Три GaN-кристалла в ключе: 150 Arms для BLDC на одной плате

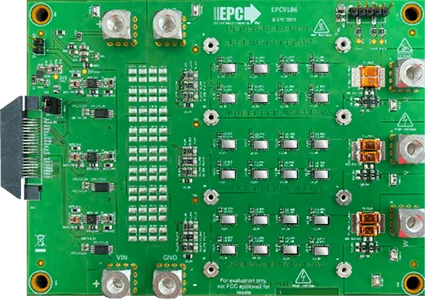

На EPC9186HC3 три крошечных EPC2361 соединены параллельно в каждом ключе трёхфазного моста. Рядом стоит шунт 100 мкОм, а вся силовая плата укладывается в 135 × 100 мм. Именно эта физическая конструкция позволяет обсуждать 150 Arms при шине 48 В — и сразу показывает, почему паспортный ток нельзя отделить от меди, охлаждения и защиты.
## Параллельные кристаллы в каждом ключе
EPC2361 рассчитан на 100 В, имеет типичное RDS(on) 0.75 мОм и корпус 3 × 5 мм. В версии HC3 три таких прибора стоят в каждом ключе трёхфазного моста; HC2 использует по два. Производитель маркирует HC3 как 150 Arms и 200 Apk, HC2 — как 130 Arms и 180 Apk. Смысл параллельного включения здесь очевиден физически: проводниковые потери и тепловой поток делятся между несколькими кристаллами, а очень короткая разводка помогает удержать коммутационную петлю компактной.
Плата рассчитана на шину 14–60 В и частоту ШИМ 20–120 кГц. В документации EPC целится примерно в 6 В/нс при переключении. Такой dv/dt уже требует аккуратно свести силовую петлю, драйвер и измерительные цепи: запас скорости у GaN легко превращается в звон на паразитных индуктивностях, ложные срабатывания и электромагнитную помеху. Для привода это особенно чувствительно, поскольку искажение измеренного фазного тока попадает прямо в контур FOC и проявляется моментной пульсацией.
Измеренный ток живёт рядом с теплом
Силовой ток здесь измеряют двумя альтернативными способами. В шунтовой конфигурации стоят усилители INA240A2 и шунты 100 мкОм; суммарная передаточная характеристика составляет 5 мВ/А, полоса усилителя заявлена 400 кГц. Альтернатива на датчиках Холла ACS72981 даёт гальванически менее капризную точку съёма, но документация ограничивает эту сборку 130 Arms. Это важная деталь: цифра 150 Arms относится к варианту с INA240, а не к любой комплектации платы.
Плата как честный стенд для привода
Интерфейсные платы EPC позволяют подключать Microchip dsPIC33, TI C2000 LaunchPad либо STM32 NUCLEO-G431RB/G474RE. Предусмотрены датчики Холла, энкодер и бездатчиковый режим. Демонстрационная конфигурация для STM32 использует бездатчиковый FOC с SVPWM и 48-вольтовый двигатель Teknic NEMA-34. То есть плата отдаёт разработчику уже разведённые силовую часть, токовые каналы, контроль напряжений, служебные питания и температурный мониторинг; остаётся работа с регуляторами, запуском, защитными состояниями и конкретным мотором.
150 Arms нельзя читать как безусловный непрерывный режим в любом корпусе. В тепловой характеристике EPC при 48 В, температуре окружающей среды 25.5 °C и принудительном воздушном потоке 3.5 м³/мин версия HC3 дошла до 115 Arms. Руководство отдельно указывает, что для стационарных 150 Arms требуются заданный радиатор и тот же интенсивный обдув. Для компактного робота или дрона это превращает радиатор и путь воздуха в часть электрической спецификации инвертора.
Есть и повод не переоценивать встроенную защиту. Компаратор перегрузки по току имеет постоянную времени 10 мкс; для короткого замыкания, где энергия нарастает за единицы микросекунд, этого может оказаться мало. Серийный привод потребует отдельного расчёта энергии аварии, быстрого отключения затворов и проверки поведения моста при насыщении датчиков.
EPC позиционирует EPC9186HC2/HC3 для систем до 5 кВт — робототехники, лёгкого электротранспорта и мощных БПЛА. Независимого отчёта с КПД, EMI и непрерывными 5 кВт пока нет. Зато документация ясно показывает инженерную границу: GaN позволяет уместить очень низкоомный трёхфазный мост на плате 135 × 100 мм, однако ток в сотни ампер немедленно возвращает в задачу медные шины, датчики, охлаждение и быстродействие защиты.
