Самодельный BLDC-сустав дошёл до 20 Н·м, хотя новые витки сначала не дали момента

Нога робота встречает пол, ловит удар и должна уступить внешней силе без борьбы с самотормозящей передачей. Для такого сустава мало получить большой момент на выходе: привод обязан оставаться достаточно обратимым, чтобы его можно было провернуть снаружи и построить управляемую механику контакта с грунтом.

Автор проекта Food for Robots переделал ранний почти полностью печатный актуатор, который начинал разрушаться при попытке перейти за 10 Н·м. В новой версии силовые детали выточены из алюминия, а capstan-передача уступила место многоступенчатому планетарному редуктору. Самая красивая часть компоновки скрыта внутри самого двигателя: пакет планетарных ступеней расположен в объёме статора, вместо длинной цепочки «мотор — муфта — редуктор» на торце. Магнит на задней стороне ротора даёт контроллеру положение, прежняя электроника сохранена, управление построено на FOC.

Первая проверка оказалась полезнее удачного запуска. Статор сделали примерно вдвое толще и увеличили число витков, рассчитывая получить прибавку момента. Стенд снова показал примерно 10 Н·м. Причина лежала в пазах: больше витков потребовали сократить число параллельных проводников. Суммарное сечение меди уменьшилось, сопротивление обмотки выросло, а доступный ток ограничился потерями I²R и нагревом.

Момент машины в грубом приближении задают ампер-витки и магнитный поток. Дополнительные витки поднимают постоянную момента, однако одновременно растут длина проводника, сопротивление и противо-ЭДС. Для конкретного напряжения шины, диапазона оборотов и способности отвести тепло существует своя обмотка; универсального правила «добавить витков» здесь нет. В этом приводе узкое место сместилось из магнитной геометрии в токовую способность обмотки.

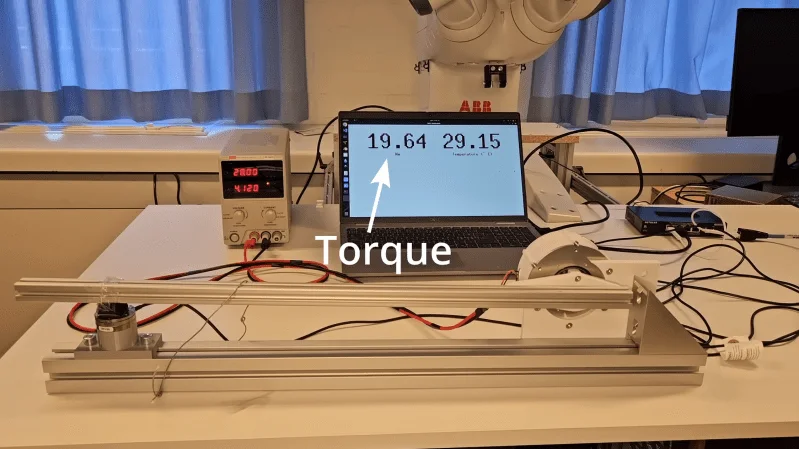

После увеличения лимитов тока в FOC актуатор достиг на стенде 20 Н·м: на опубликованном кадре испытательной установки видно значение 19.64 рядом с отметкой Torque. Это доказательство достижимой точки, не паспорт непрерывного режима. Для оценки сустава всё ещё нужны скорость при этой нагрузке, длительность теста, ток и напряжение шины, температура меди, КПД и люфт передачи. Ранний вариант проекта целился в 20 Н·м при 40–60 об/мин в течение часа, но такая характеристика для новой конструкции пока не опубликована.

Именно поэтому результат интересен шире одного самодельного робота. Интегрированный редуктор освобождает габарит для механики ноги, но сразу связывает в один узел магнитную систему, тепловой путь, зубчатые нагрузки, инерцию и алгоритм ограничения тока. Станок показал 20 Н·м; следующий по-настоящему трудный эксперимент покажет, сколько из них останется после часа ходьбы.
