Медные площадки с шагом 450 нм сшили цепочку из 20 млн переходов
У 3D-микросхем есть неприятная геометрическая проблема: два идеально изготовленных слоя остаются бесполезны, если миллионы вертикальных переходов между ними хотя бы иногда размыкаются. На грубом шаге ошибку ещё можно пережить, увеличить площадку контакта или добавить резервирование. Шаг 450 нм оставляет для этого мало пространства: граница двух wafers должна вести себя почти как продолжение собственной разводки кремния.
Цепочка вместо абстрактного миллиона контактов

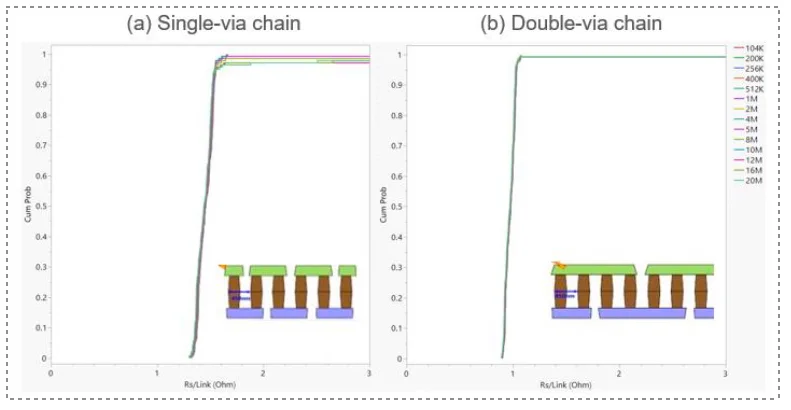

Работа Applied Materials, подготовленная совместно с EV Group, посвящена именно такой границе. В тестовой структуре Cu–Cu hybrid bonding авторы использовали цепочки single-via и double-via links, доходящие до 20 млн звеньев. По заявлению авторов, yield достиг 98%. Это результат на test vehicle, а не паспортный выход годных пластин или вероятность исправности отдельного контакта: открытые материалы не раскрывают число wafers, критерий pass/fail и метод расчёта yield. Однако опубликованная ECTC гистограмма действительно показывает измерения сопротивления на цепочках вплоть до 20M.
Где рвётся медный мост
### Где рвётся медный мост
Для такой плотности недостаточно совместить рисунки и прижать пластины. Один разомкнутый link способен оборвать длинную последовательную цепь, поэтому авторы искали физический источник opens методами EBAC и TEM-EELS. На границе Cu–Cu обнаружился тонкий carbon-rich слой. Углеродная плёнка отделяет медь от меди там, где нужен металлический контакт, и превращает нанометровую неоднородность поверхности в электрический разрыв.
Технология управляет границей зёрен
Второй подозреваемый — сама кристаллическая медь. Крупные зёрна с ориентацией (111) на верхней и нижней площадках меняют условия встречи поверхностей. На масштабе 450 нм контакт уже чувствителен к тому, какая именно грань кристаллита пришла к границе, как она деформировалась после CMP и что осталось после плазменной обработки. Это редкий случай, где статистика миллионов электрических переходов упирается в микроструктуру нескольких зёрен.
### Технология управляет границей зёрен
Авторы связывают снижение числа opens с совместной настройкой металлизации, CMP, plasma treatments и post-bond annealing. Целью было управлять размером и ориентацией медных зёрен у интерфейса, одновременно убирая загрязнение, мешающее прямому Cu–Cu контакту. Полный experimental section работы в открытом доступе не опубликован, поэтому долю каждого этапа в заявленном результате отделить нельзя.
Сюжет здесь не сводится к рекордно малому числу в headline. Wafer-to-wafer hybrid bonding начинает переносить между слоями настолько густую сеть сигналов и питания, что граница сборки становится элементом топологии схемы. Авторы рассматривают 450 нм как ступень к pitch ниже 300 нм; такой переход пока остаётся их прогнозом. Продемонстрированная структура показывает более узкую, но очень важную вещь: чистота интерфейса и текстура меди способны определить судьбу многомиллионной вертикальной сети.
Проверяемые источники: публикация Y. Trickett и соавторов, IEEE ECTC 2026, Paper 18.4, DOI 10.1109/ECTC51846.2026.00130; официальные программа и press kit 76th IEEE ECTC; пресс-релиз EV Group от 19 мая 2026 года. Дата доклада — 28 мая 2026 года.
