Семь антенн восстанавливают 126 угловых отсчётов широкой полосой

В одной из симуляций семь приёмных антенн охватывают весь диапазон направлений и восстанавливают 126 угловых пикселей. Это не 126 независимых физических каналов и не обещание различить 126 произвольных целей в эфире. Это число отсчётов заранее заданной угловой сетки, которые обратная задача остаётся способна восстановить в модели авторов. Но сам разрыв между семью железными элементами и 126 точками картинки выглядит почти неправильно — пока не посмотреть на фазу.

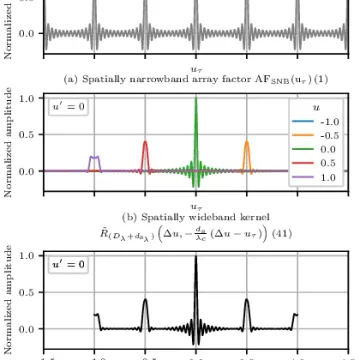

Сигнал, пришедший под углом θ на элемент со смещением d, набирает фазу, пропорциональную f·d·sinθ/c. Частота меняется, и тот же физический элемент получает другой фазовый наклон относительно соседей. Поэтому пара «конкретная антенна × конкретный частотный бин» действует как отсчёт в виртуальной апертуре. Широкополосный приёмник собирает множество таких отсчётов, а затем решает линейную задачу и восстанавливает угловой отклик.

Идея из препринта Ziyu Zhou и Wei Dai, опубликованного как arXiv:2608.13005, меняет привычную роль полосы. В радаре и связи её обычно связывают с разрешением по дальности: чем больше B, тем короче различимый интервал задержки. Здесь частотная ось поставляет пространственное разнообразие. Решётка на 4 GHz и на 8 GHz электромагнитно выглядит по-разному, хотя винты, кабели и антенны не сдвинулись ни на миллиметр.

Авторы называют этот режим angle imaging и предлагают критерий покрытия virtual array. Он смотрит на максимальный зазор между виртуальными элементами и заранее оценивает, сколько непрерывных угловых отсчётов можно закладывать без полного перебора сингулярных чисел для каждой конфигурации. Критерий становится инструментом синтеза: сначала выбираются поле зрения и допустимая обусловленность, затем ищется редкая физическая геометрия с достаточным частотным покрытием.

Число 126 относится к flat-channel модели для диапазона 4–8 GHz с шагом 40 MHz. В других синтетических дизайнах авторы получили 112 угловых пикселей от десяти антенн в X-диапазоне, 99 от пятнадцати в K-диапазоне и 99 от 36 в диапазоне 77–81 GHz. Более наглядный компромисс виден на примере 34-элементной X-band решётки: она поддерживает 50 угловых отсчётов, сопоставимо с 50-элементной ULA той же ширины. Sparse-геометрия экономит железо, но требует использовать согласованную информацию по частоте.

У этого красивого эффекта есть жёсткая цена. В модели с частотно-зависимым каналом частотные измерения приходится распределять между несколькими базисными компонентами канала. Для той же 34-элементной X-band геометрии при четырёх базисных компонентах критерий допускает 27 пикселей, а число обусловленности матрицы восстановления вырастает примерно до 70–89. Ошибка комплексной калибровки, mutual coupling, диаграммы элементов, фазовый шум гетеродина, разброс трактов АЦП и многолучёвость окажутся именно в этом уязвимом месте.

Работа пока существует как аналитика и численные эксперименты с AWGN и гладкими синтетическими угловыми откликами. В ней нет OTA-стенда, измеренной sparse-решётки и процедуры калибровки реального RF-фронтенда. Поэтому семь антенн и 126 пикселей следует читать как доказательство возможности для заданной модели, а не как готовую спецификацию FMCW-радара. Однако сама постановка полезна уже сейчас: частотный sweep способен заменять часть пространственной выборки, если система умеет сохранить фазовую когерентность и честно измерить собственный канал.
