Широкая полоса размазывает ложные лучи антенной решётки

Узкополосная антенная решётка рисует в пространстве привычную картину: главный луч и его боковые лепестки. Если элементы разнесены слишком далеко, рядом возникают решёточные лепестки (grating lobes) — полноценные ложные направления, в которых решётка видит или излучает почти так же уверенно. Обычно борьба с ними требует уменьшать шаг элементов, добавлять каналы либо хитро выбирать геометрию.

У широкополосного сигнала есть ещё одна степень свободы. Фазовый набег между двумя элементами зависит и от угла, и от частоты. Поэтому каждый участок спектра строит немного иную угловую картину. На одной частоте ложный луч расположен в одной точке, на другой уже смещён. После суммирования по полосе он теряет форму острого пика и превращается в растянутую угловую полосу.

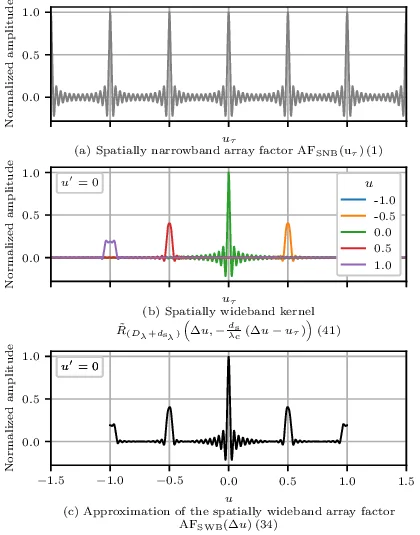

Marcin Wachowiak, André Bourdoux и Sofie Pollin разобрали этот эффект для равномерной линейной решётки в препринте arXiv:2608.13125. Их удачная трактовка состоит в том, что пространственно-широкополосный множитель решётки получается из обычного узкополосного множителя решётки (array factor) свёрткой с широкополосным ядром. У этой свёртки необычное свойство: ядро меняется вместе с углом наблюдения. Пространство не ведёт себя как линейка с одинаковым фильтром в каждой точке, поскольку геометрия фазового набега сама зависит от направления.

Для заполненной решётки с шагом около половины длины волны широкий равномерный спектр снижает боковые лепестки. В численных примерах авторов этот эффект растёт с произведением относительной полосы и электрической апертуры. Физическая картина проста: соседние частоты дают слегка сдвинутые копии диаграммы, и их сумма усредняет узкие детали.

Разреженная линейная решётка получает менее удобный, зато очень показательный результат. Решёточный лепесток не исчезает: его энергия распределяется по большему угловому интервалу. Пиковый уровень падает, ширина растёт. Пока ложные лепестки изолированы, для их огибающей удаётся получить компактное приближение. При дальнейшем расширении спектра соседние размазанные лепестки налезают друг на друга, поднимают общий фон боковых лепестков и заполняют нули диаграммы. Полоса перестаёт давать чистый выигрыш.

Это полезная смена оптики для FMCW-радаров, широкополосных измерителей каналов и частотно-разнесённых решёток. Частотный увод луча (beam squint) часто считают дефектом фазового управления, который следует компенсировать линиями истинной временной задержки. Работа показывает другую сторону той же физики: частотное «разъезжание» луча способно быть управляемым пространственным фильтром. Вопрос для инженера тогда звучит точнее: какую угловую неоднозначность допустимо размазать ради меньшего пика ложного отклика и как это переживут реальная диаграмма элемента, взаимная связь элементов, дисперсия фидеров и ошибки калибровки.

Авторы проверяют модель аналитикой и численными примерами; физический стенд остаётся следующим шагом. Ценность работы лежит в карте компромисса: произведение полосы и апертуры даёт способ перераспределять угловую энергию, однако не отменяет её и не заменяет калибровку RF-тракта.

Источники
arXiv:2608.13125, M. Wachowiak, A. Bourdoux, S. Pollin, «Analysis and Approximation of a Spatially Wideband Antenna Array Factor», v1, 13 августа 2026. Полный текст и расчётные иллюстрации: arXiv HTML-версия 2608.13125v1. Лицензия публикации и фигур — CC BY 4.0.
