Voodoo починили внешней опорой RAMDAC вместо «резистора на глаз»
Чрезмерная яркость изображения на Orchid Voodoo ушла после подачи внешней опоры на вход VREF микросхемы ICS5342. На штатной площадке, где ранее стоял конденсатор 0.1 мкФ на землю, установили схему на AMS1117-ADJ с напряжением около 1.25 В. Теперь критичны допуск регулятора, его обвязка и шум на аналоговом выводе ЦАП.

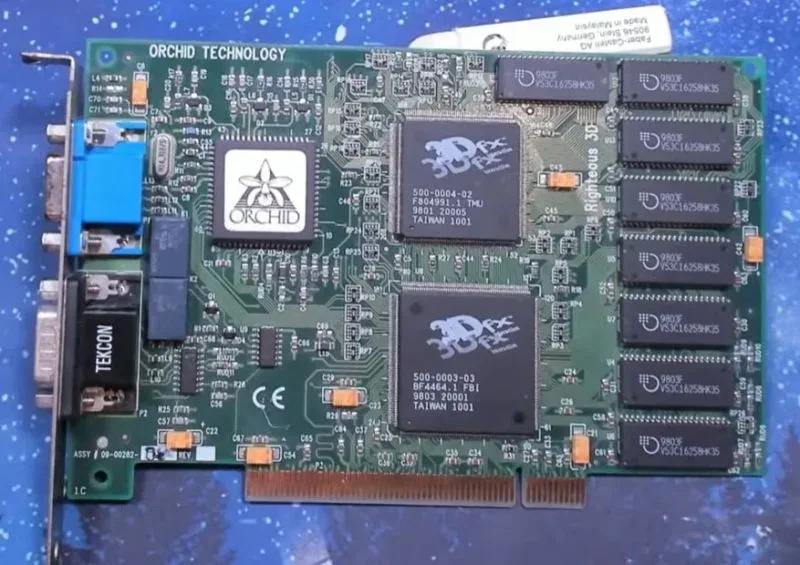

Чрезмерная яркость изображения на видеокарте Orchid Voodoo удалось убрать, подав внешнее опорное напряжение на RAMDAC ICS5342. Доработка использует предусмотренный изготовителем вход VREF и обходит внутреннюю опорную схему микросхемы, которую автор ремонта считает причиной неисправности.
ICS5342 объединяет генератор тактовых частот, LUT и три 8-битных видеo-ЦАП. Их аналоговый масштаб задаётся опорным напряжением на выводе 46. В штатном включении с внутренней опорой документация предписывает поставить между VREF и землёй конденсатор 0.1 мкФ. При питании от внешнего источника на этот же вывод требуется подать 1.235 В; допустимое окно составляет 1.10–1.35 В.
Доступная площадка штатного конденсатора заметно упростила модификацию: не потребовалось поднимать вывод корпуса RAMDAC или вмешиваться в цифровые линии Voodoo. Ранний вариант ремонта подбирал яркость резистором. Такое решение меняет условия работы узла, но не задаёт VREF как отдельный контролируемый параметр. В новой версии на вход RAMDAC подаётся около 1.25 В от AMS1117-ADJ. Это значение на 15 мВ выше типовых 1.235 В, однако остаётся внутри спецификации ICS5342 с запасом 100 мВ до верхней границы.
Выбор AMS1117-ADJ вводит собственные ограничения. Это регулируемый линейный стабилизатор с внутренней опорой порядка 1.25 В, а не специализированная малошумящая прецизионная reference-микросхема. Выходное напряжение задаётся резистивным делителем, зависит от допуска внутренней опоры и резисторов, а у типовых вариантов семейства есть требование к минимальному току нагрузки. В документации для AMS1117-совместимого регулятора рекомендуют нижний резистор делителя не более 125 Ом, чтобы обеспечить ток свыше 10 мА. Для аналогового входа VREF, потребляющего существенно меньший ток, этот ток фактически превращается в постоянную нагрузку самого мода.
Стабильность 1117 также определяется выходным конденсатором, запасом входного напряжения относительно 1.25 В и разводкой. Длинный провод от регулятора к выводу VREF способен подхватывать помехи от цифровой части платы, а пульсации опоры напрямую отражаются на уровне RGB-выходов. Поэтому успешное восстановление яркости ещё не характеризует спектр шума, температурный дрейф и поведение платы при смене видеорежимов: эти параметры требуют измерений непосредственно на VREF и на аналоговом выходе.
Ремонт показывает полезную особенность старых видеочипов: часть внутренних аналоговых функций была выведена на внешние выводы и документирована как штатный режим. В данном случае отказ внутренней опоры не потребовал замены редкого RAMDAC или всей карты. Внешняя схема возвращает узлу заданный режим работы, хотя долговременная надёжность зависит от качества питания и обвязки установленного регулятора.
