Подложку Tualatin с дюжиной обрывов сшили медью под микроскопом

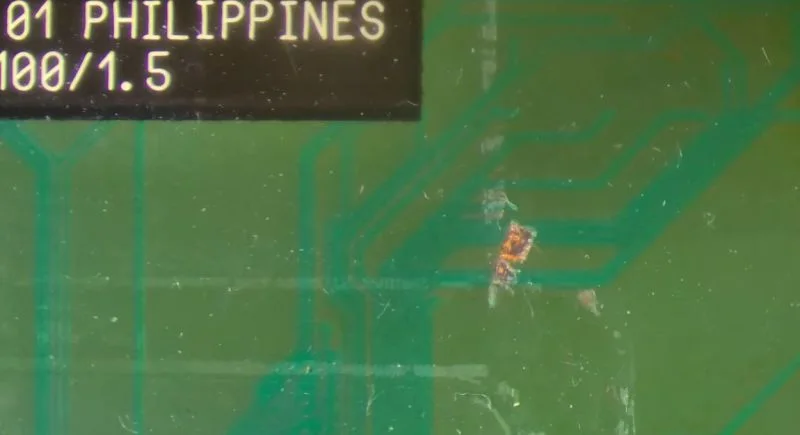

Внешне процессор выглядит монолитной деталью: крышка, зелёная подложка, сотни контактов снизу. После неудачного delid эта иллюзия исчезает быстро. На Tualatin для Socket 370 снятие теплораспределителя вырвало примерно дюжину тонких проводников прямо на поверхности органической подложки. Чип сначала проверили в повреждённом состоянии; он не работал. ## Зелёная подложка хранит настоящую разводку Подложка держит кристалл и одновременно разводит его сигналы к контактам PGA370. Внутри находятся многочисленные слои межсоединений, а сверху остаются отдельные доступные участки меди, прикрытые solder mask. На таких участках разрыв можно увидеть, вскрыть и подтвердить обычной прозвонкой. Именно эта доступность дала шанс на ремонт: электрическая цепь была нарушена локально, а не уничтожена весь кристалл. Процессор, который исходная публикация называет Pentium III Tualatin 1.3 GHz, требует осторожности с названием. Сочетание 1.30 GHz, шины 100 MHz и 256 KB L2 хорошо совпадает с Intel Celeron Tualatin в FC-PGA2; этот корпус применялся и в Pentium III, и в Celeron. Для истории ремонта это вторично, но маркировку такого экземпляра без читаемого S-spec лучше не объявлять окончательно установленной. ## Сначала найти разрыв, затем вернуть цепь Ремонт начинается с расчистки окон в защитной маске вокруг каждого подозрительного места. Уцелевшие дорожки снова закрывают изоляцией, чтобы случайно не прихватить их при работе рядом. Оборванные участки заменяют самым тонким доступным медным проводом, прокладывая отдельные мостики под микроскопом. В этой последовательности нет магического прогрева: мастер восстанавливает конкретную электрическую топологию, обнаруженную на поверхности package. Медная перемычка способна вернуть DC-связность, но на процессорной подложке этого ещё мало. У неё есть сопротивление, индуктивность, паразитная ёмкость к соседним цепям и собственная механическая уязвимость. Назначение восстановленных линий, длина проводов, их сопротивление и результаты POST либо нагрузочного теста в доступном текстовом отчёте не приведены. Поэтому корректный итог здесь — выполненная микрохирургия проводников, а не подтверждённо возвращённый в эксплуатацию CPU. ## Почему этот трюк почти исчез в новых CPU Этот случай полезен далеко за пределами ретрокомпьютинга. Похожие решения принимают при ремонте BGA-escape routing, подложек модулей и плотных PCB: сначала отделяют живую функциональную часть от места физического разрыва, затем ищут доступную точку сети и проверяют её прибором. У современных CPU верхняя разводка плотнее, слоёв больше, а критичные линии работают на несравнимо более жёстких скоростях, поэтому такой доступ быстро исчезает. Старый Tualatin оказался редким окном в эпоху, где процессор ещё позволял буквально дотронуться до своей внутренней разводки паяльником.
