Четыре RLC-резонатора подсказали, как перестроить самих себя

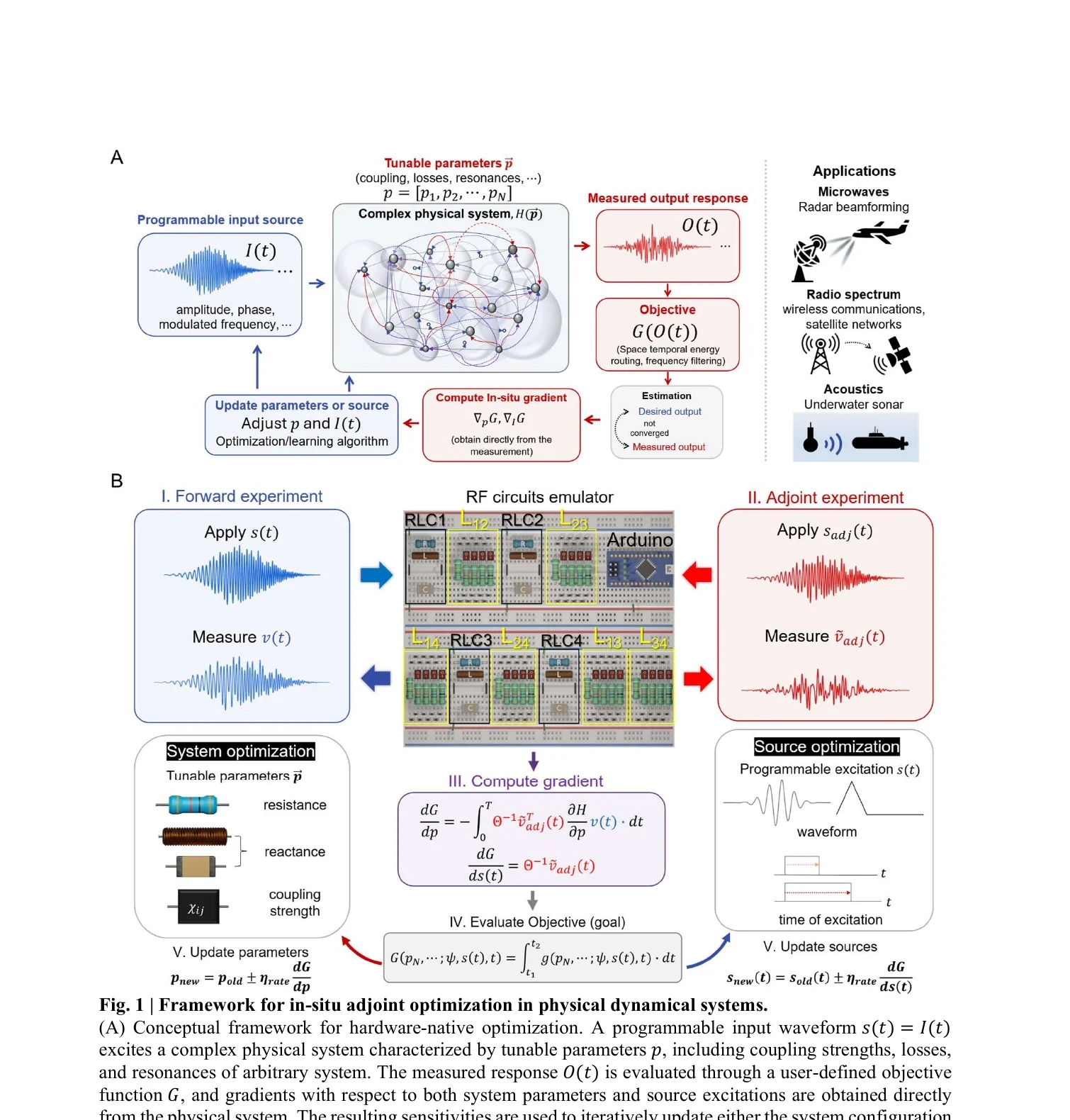

Сначала в плату с четырьмя связанными резонаторами подают обычный входной импульс и снимают временные трассы напряжений. Затем подают второй, сопряжённый сигнал и снова смотрят на осциллограф. Внешний компьютер перемножает нужные пары записей, вычисляет интеграл перекрытия и решает, какую переключаемую индуктивность изменить. После этого Arduino коммутирует связь между резонаторами, а следующий прогон проверяет результат.

В этой установке схема не выдаёт готовое число градиента на цифровой шине: арифметика целевой функции, интеграла и шага оптимизации остаётся у компьютера. Но самые дорогие для модели данные — прямое и сопряжённое распространение волн внутри сложной динамической системы — возникают в самой физической сети. Вместо реконструкции её полной математической копии измерительный стенд использует реальные потери, связи и временные отклики своего DUT.

Именно так обычно работает adjoint optimization при проектировании антенн, волноводов и фотонных структур. Симулятор сначала запускает прямую задачу, затем сопряжённую, а произведение двух полей показывает чувствительность целевой функции к каждому параметру. Трудность для реального железа скрыта во втором прогоне: сопряжённая задача во времени выглядит как обращённая динамика. Буквальное воспроизведение такого процесса могло бы потребовать некаузальных элементов, активного усиления или отдельной сети, работающей «назад».

Авторы arXiv:2608.19456 обходят это преобразованием переменных Θ и заменой временной координаты τ = T − t. После такой замены требуемое сопряжённое поле можно извлечь из причинного эксперимента на той же RLC-плате. Пассивная сеть продолжает жить в обычном направлении времени, а измеренные напряжения получают нужную математическую роль уже при обработке. Для оптимизации самой формы входного импульса временное обращение всё же появляется: подготовленный adjoint-сигнал воспроизводят в порядке T − t. Поэтому корректная картина звучит так: обращать динамику сети физически не пришлось, но waveform replay с обратным порядком отсчётов нужен.

На fully coupled RLC-тетрамере исследователи меняли связи и направляли интегральную энергию в целевой узел в широкой полосе. Другая задача перераспределяла энергию между заданными временными окнами. В chain-coupled варианте оптимизировали уже форму источника, включая опыт с двумя входами. Резонаторы собраны на индуктивностях 240 мкГн и резисторах 1 кОм; переключаемые индуктивности 10, 56, 100 и 220 мкГн управляются аналоговыми ключами ADG1612. Дискретность этих ступеней объясняет характер оптимизации: контроллер главным образом выбирает направление изменения связи по знаку измеренного градиента.

Масштаб пока скромный: четыре узла, рабочая измерительная полоса 20 МГц, внешний генератор, осциллограф и цифровой контроллер. Авторы отмечают также паразитный отклик около t = 0 из-за задержки и джиттера синхронизации между генератором и измерением. Это ещё не готовый оптимизатор для многолучевой mmWave-среды или большой фотонной схемы. Однако сам эксперимент меняет роль стенда: RLC-сеть здесь превращается из пассивной мишени для подбора номиналов в физический сопроцессор, который поставляет данные о том, как её следует менять.
