СВЧ-резонатор сам подсказывает, куда положить диэлектрик

У закрытой металлической полости нет ручки настройки в привычном смысле. Можно менять её размеры, вкладывать диэлектрик, двигать зонд, протачивать стенку — и каждый жест перестраивает целый рисунок стоячих волн. Но ответ на вопрос, куда именно положить материал ради энергии в выбранной полосе, обычно получают долгим перебором вариантов.

В препринте arXiv:2608.19820 резонатору дали более странную роль: он стал источником инструкции для собственной переделки. Авторы встроили FDTD-расчёт электромагнитного поля в вычислительный граф JAX. После временного прогона можно взять производную целевой функции по диэлектрической проницаемости каждой точки дизайн-региона. Карта градиента показывает, где диэлектрик увеличит долю энергии в нужной полосе, а где его присутствие мешает.

Здесь нет обученной нейросети, которая угадывает хорошую геометрию по базе старых резонаторов. Поле возбуждают в расчётной полости, записывают временной сигнал Ez в точке зонда, переводят его в спектр и считают долю спектральной энергии внутри целевой полосы RB. Затем автодифференцирование прокручивает зависимость этой величины назад через все шаги дискретных уравнений Максвелла. Получается почти autorouter для электромагнитного поля: материал перемещается по следу, который оставила физика распространения волны.

Тестировали диэлектрически нагруженную PEC-полость размером 6×6×6 мм. Внутри меняли плотность материала с εr до 30, удерживая общий объём диэлектрика на уровнях 5%, 20% или 35%. Целевые окна лежали между 48 и 104 ГГц. Для каждого сочетания полосы и доступной доли материала запускали шесть одинаково инициализированных пар: градиентный поиск и structured random search имели одну параметризацию, одну цель и сопоставимый вычислительный бюджет.

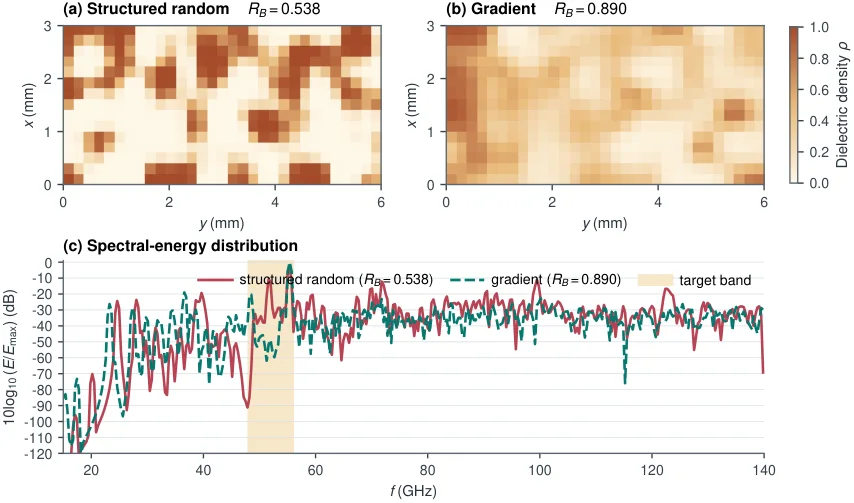

Во всех 72 парных запусках градиентный вариант получил более высокий RB. Средняя прибавка составила 0.356; bootstrap-интервал 95% лежит от 0.339 до 0.374. В одном из показательных случаев для окна 48–56 ГГц при 35% материала случайный поиск довёл долю энергии в полосе до 0.538, градиентный — до 0.890. Финальные решения дополнительно прогоняли отдельным FDTD-расчётом на 8000 временных шагов, а производные сверяли конечными разностями.

Самая красивая часть работы заключается в смене масштаба инженерного вопроса. Вместо «какую из тысяч форм проверить следующей?» появляется «какое локальное изменение среды просит само поле?». Это особенно ценно для резонаторов, фильтров, диэлектрических вставок и других структур, где одна маленькая геометрическая правка одновременно трогает многие моды и связи между ними.

Пока это доказательство относится к идеализированному benchmark. В полости нет портов, разъёмов, потерь металла и диэлектрика, дисперсии, тепловых эффектов и ограничений фрезеровки или печати. Валидационный прогон использует ту же спектральную метрику, а соперником выступает простой структурированный случайный поиск, а не весь арсенал adjoint- и topology-optimization методов. Физического образца авторы не изготавливали. Но сам инструмент уже выглядит убедительно: уравнения Максвелла здесь перестают быть последней проверкой готовой геометрии и начинают участвовать в её поиске.
