SAR-стенд научили удерживать телефон в сети и мерить его поле
Измерить SAR у телефона означает поймать довольно хрупкий физический момент. Устройство должно подключиться к сети, выйти на нужный диапазон и канал, получить заданное распределение ресурсов, держать мощность передачи и модуляцию. В этот момент его поле проходит в фантом, где система должна восстановить распределение поглощённой энергии. Если сначала вручную собрать call на радиотестере, а затем отдельно запустить измерение, между стимулом и результатом остаётся человеческий шов.
Microwave Factory добавила поддержку R&S CMX500 в MATEOS — ПО для автоматизации антенных и SAR-испытаний. В связке CMX500 играет роль базовой станции: он эмулирует LTE либо 5G NR SA/NSA сеть для подключённого DUT. MATEOS управляет сценарием, а SPEAG cSAR3D снимает данные в объёме фантома. Релиз не описывает синхронизацию каждого отсчёта поля с отдельной стадией radio-call, зато подтверждает единый интерфейс для настройки и запуска всей процедуры.
Сотовой передатчик как часть измерительной оснастки
Это меняет характер самого стенда. CMX500 здесь не измеряет SAR и не является испытуемым устройством. Его задача — сделать радиосостояние DUT повторяемым. Для лаборатории важны не только частота и мощность, записанные в протоколе: значение имеют установленная связь, выбранная конфигурация LTE или NR и управляемая передача самого устройства. Без этого карта поля рискует оказаться красивым снимком неизвестного режима работы модема.
Тысяча датчиков вместо механического поиска горячей точки
Раньше оператор отдельно конфигурировал и устанавливал call на CMX500, после чего переходил к SAR-измерению. MATEOS переносит эту передачу управления в сценарий. Такая интеграция выглядит почти будничной, однако именно на подобных стыках обычно живут ошибки серийных испытаний: другой канал, потерянная сессия, неподходящее состояние передатчика, неверный порядок запуска. Теперь стимул DUT и запуск измерителя принадлежат одной программной транзакции.

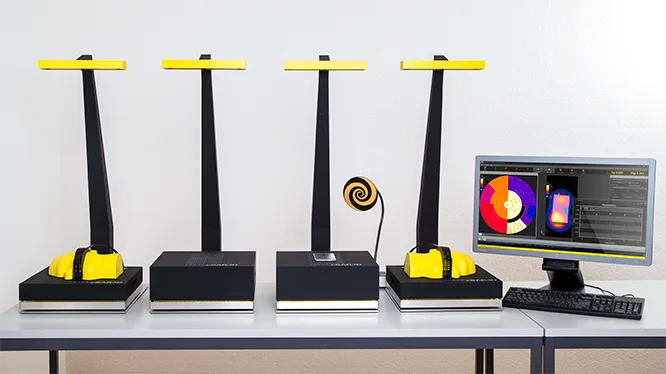

Физическим измерителем в этой конфигурации остаётся cSAR3D. Система SPEAG использует массив из более чем 1000 датчиков, непосредственно получает три компоненты электромагнитного поля и реконструирует трёхмерное распределение в объёме фантома. Из него вычисляется SAR — удельная мощность, поглощаемая тканеподобной средой. Такой векторный массив позволяет получать объёмную картину без долгого механического обхода пространства одним пробником.
Именно поэтому объединение с signaling-тестером ценно: быстрый полевой массив сам по себе не гарантирует, что телефон во время каждого запуска излучает одинаково. Идея MATEOS состоит в том, чтобы скоростное измерение не ожидало ручной подготовки радиоканала. Производители называют workflow быстрым и полностью автоматизированным, но минут на тест, число конфигураций за смену и сравнительный выигрыш throughput пока не раскрыты.
Пока это история об организации измерения, а не о новом рекорде SAR-метрологии. Нет опубликованного test report с конкретными диапазонами, агрегацией несущих, режимами мощности или результатами DUT. Зато показан зрелый паттерн для RF-лаборатории: прибором становится система из эмулятора сети, измерителя поля и оркестратора, который знает состояние каждого звена. Для 5G, где передатчик устройства редко живёт в одном неподвижном режиме, такой подход убирает из измерения самый плохо калибруемый компонент — действия человека.
