Отказы 800-вольтового зарядного блока пытаются поймать массовым OBD-логированием
Hyundai связывает часть отказов ICCU с перенапряжением LDC на границах зарядного цикла и тепловой нагрузкой, способной вывести из строя MOSFET и разорвать предохранитель. Проект iccu.observer собирает открытые секундные OBD-логи поездок и зарядок, чтобы отделить повторяющиеся режимы от случайных совпадений. Главный предел метода задаёт полоса измерения: форма быстрых переходных процессов остаётся за пределами диагностической шины.
Проект iccu.observer начал открытый сбор OBD-телеметрии автомобилей Hyundai, Kia и Genesis на архитектуре E-GMP для анализа отказов Integrated Charge Control Unit. В этом модуле объединены функции бортового зарядного устройства и low-voltage DC-DC converter, или LDC: преобразователь поддерживает 12-вольтовую сеть от тяговой батареи. При его отказе вспомогательная батарея перестаёт заряжаться, автомобиль переходит в защитный режим, а дальнейший разряд 12-вольтовой сети способен привести к потере тяги.
Участники передают логи всех поездок и зарядных сессий вместе с условиями эксплуатации. Публичный репозиторий содержит наборы данных и инструменты их обработки, отдельный ноутбук показывает первичный анализ. Заявленная задача состоит в сравнении исправных машин и автомобилей с зафиксированным отказом ICCU. В статистике ищут связь с температурой, влажностью, зарядной инфраструктурой, состоянием 12-вольтовой батареи, профилем нагрузки, версиями ПО и аппаратными ревизиями блока.
Для этой задачи уже есть конкретная физическая гипотеза. В американском отчёте Hyundai по recall 24V-868 указано, что внутренний MOSFET ICCU может выйти из строя при сочетании перенапряжения в начале или конце цикла зарядки тяговой батареи и тепловой нагрузки во время движения либо зарядки. Последующее срабатывание предохранителя обрывает заряд 12-вольтовой батареи. В качестве исправления производитель заявил программный soft-start LDC, а также скорректированное управление вентилятором и насосом жидкостного охлаждения. Отчёт охватывает конкретную популяцию автомобилей на рынке США: переносить этот механизм на все модели E-GMP и регионы оснований нет.

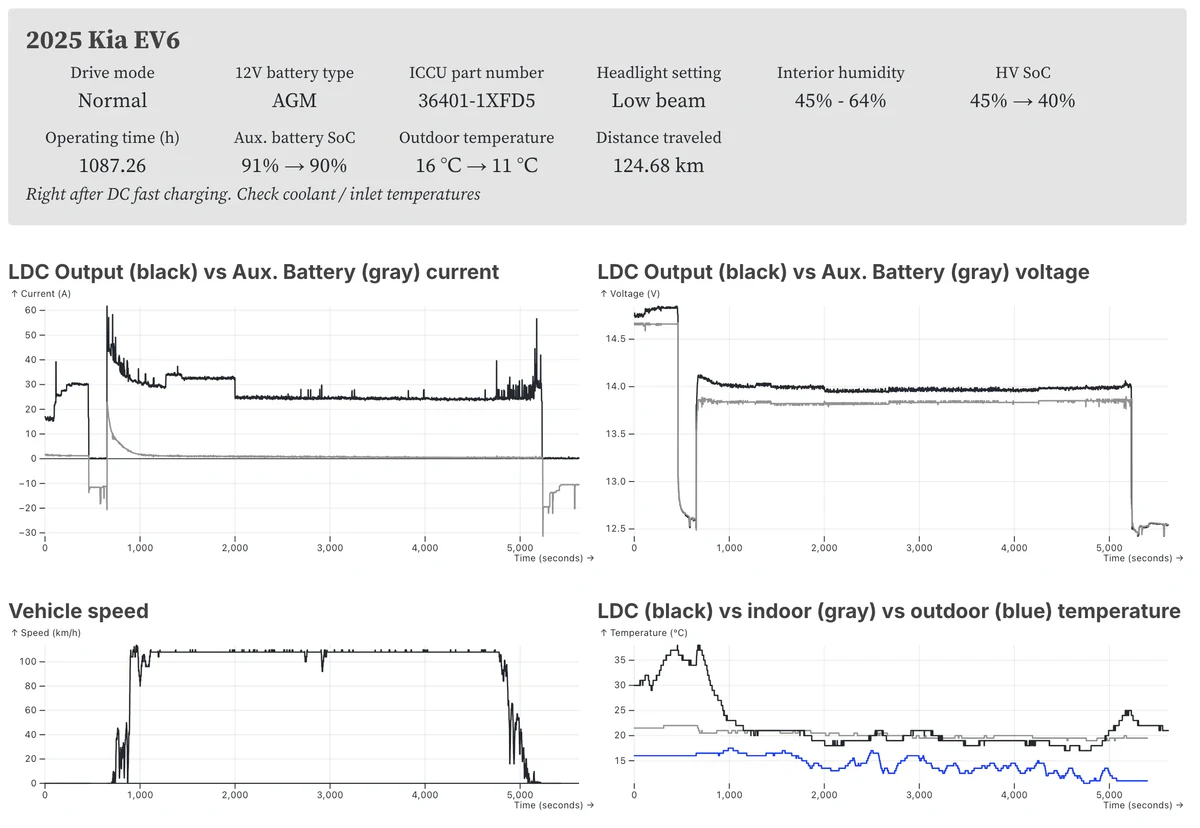

Секундные OBD-записи способны показать макрокартину работы LDC. Можно увидеть длительное снижение либо повышение напряжения, смену уставок, зависимость режима от температуры и зарядной сессии, постепенное изменение поведения перед отказом. В раннем анализе проекта отмечается, что ток 12-вольтовой батареи требует аккуратной трактовки. При высокой степени её заряда LDC может снизить напряжение общей шины, после чего батарея кратковременно берёт на себя часть нагрузки. Отрицательный или положительный ток в таком режиме сам по себе не служит признаком неисправности.
Однако разрешение OBD принципиально недостаточно для проверки механизма разрушения силового ключа. Перенапряжение на MOSFET формируется фронтами коммутации, паразитными индуктивностями силового контура, восстановлением диодов и работой снабберов. Такие события укладываются в микросекундный и более быстрый диапазон, тогда как телеметрия фиксирует усреднённые значения раз в секунду. Она также не даёт тока ключа, напряжения затвор—исток, температуры кристалла, состояния изоляции и формы импульса на предохранителе.
Поэтому iccu.observer пригоден для отбора подозрительных эксплуатационных сценариев и построения контрольных групп. Подтверждение электрического механизма потребует отдельного регистратора напряжения 12-вольтовой шины с полосой от 100 кГц, синхронизации с режимами зарядки и, желательно, измерения токов и температуры непосредственно в ICCU. Такой двухуровневый подход связывает редкие полевые отказы с наблюдаемыми режимами, после чего позволяет воспроизвести их на стенде силовой электроники.
