GaN-инвертор поселили у вала робота: 23 мм и мотор-радиатор

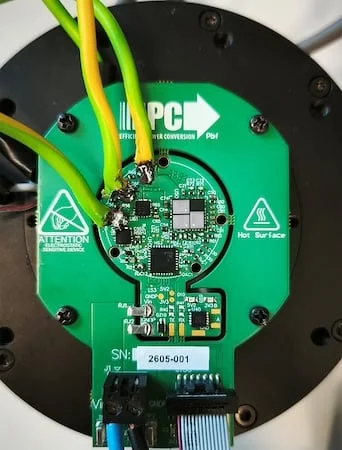

Снимите с EPC91132 внешнее кольцо с разъёмами — под ним останется круглая плата диаметром 23 мм. Её предполагается ставить вплотную к корпусу двигателя: в центре уже работает трёхфазный силовой каскад, по соседству размещены STM32G431, датчики фазного тока, защита от перегрузки, измерение шины, NTC и магнитный энкодер. Получается узел, который способен жить у вала робота, а не в отдельной коробке где-то на раме.
Такой переезд меняет физику всей компоновки. Короткие фазные провода уменьшают площадь токовых петель, токовый контур и датчик положения оказываются рядом с мотором, а локальный DC-link можно держать компактным. Цена этой плотности тоже буквально передаётся в механику: корпус двигателя становится частью радиатора для инвертора.
Почему силовой каскад прячут внутрь привода
Внутри стоит EPC33110 размером 6.5 × 6 мм. В этом корпусе собраны три GaN-полумоста — шесть ключей — вместе с драйверами затворов, bootstrap-цепями и сдвигателями уровня. Для быстрого силового каскада это избавляет разработчика от особенно капризного участка дискретной реализации: петли силового контура, общего истокового пути и петли затвора между ключом и драйвером. Их индуктивность определяет выбросы, звон и запас по переключению ещё до того, как на сцену выходят красивые цифры RDS(on).
За пределами QFN чудес не происходит. Нужны близко поставленные MLCC на шине, аккуратный возвратный путь датчиков тока и контроль связи узлов переключения с измерительными цепями. В EPC91132 два MCS1823 дают чувствительность 44 мВ/А и аппаратный порог перегрузки ±30 А. Внешнее кольцо, превращающее 23-мм ядро в плату 55 × 50 мм, несёт разъёмы и облегчает монтаж; миниатюрность относится именно к внутренней круглой части.
11 A RMS упираются в корпус двигателя

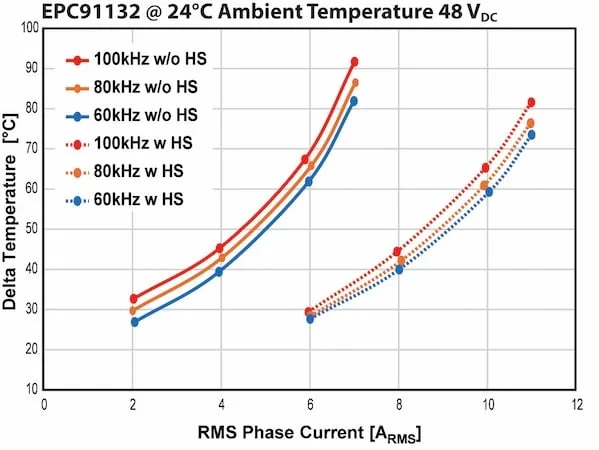

EPC заявляет для неё до 16 Apeak, или 11 A RMS, на фазу при 48 В и PWM до 100 кГц. В опыте с моторным суставом при естественной конвекции, 100 rpm и dead time 20 нс такой ток доводил нагрев примерно до +70 °C после выхода на тепловое равновесие. Но графики datasheet уточняют цену результата: при 48 В и ограничении прироста температуры ниже 70 °C получается около 10 A RMS с теплоотводом через корпус мотора. Без него — около 6 A RMS. Режим 11 A RMS требует допуска к большему нагреву либо особенно удачного теплового пути через электроизолирующий TIM.
PWM 100 кГц здесь нужен для более спокойной пульсации тока в небольшой фазной индуктивности и для компактного локального накопителя энергии. Это не индульгенция на высокую частоту: рост switching losses быстро превращает моторную механику в обязательную часть теплового расчёта. Заявленные испытания принадлежат EPC, а не независимой лаборатории; опубликованных спектров EMI, карт КПД по скорости и моменту, измерений dv/dt и ringing пока нет.
Высокая частота переносит расчёт в механику
EPC91132 остаётся evaluation board, для которой прямо не заявлены EMI-тесты и FCC-одобрение. Зато она хорошо показывает архитектурный сдвиг: миниатюрный привод определяется уже не только схемой инвертора. Его допустимый ток, помехи и температура рождаются на стыке корпуса мотора, разводки, датчиков и силового модуля.
