Фемтосекундный лазер режет образец прямо внутри электронного микроскопа
Послойная абляция с шагом около 30 мкм превратила обугленного сверчка в серию SEM-срезов прямо в вакуумной камере. Внешний фемтосекундный лазер заводится через прозрачное окно, а после удаления очередного слоя микроскоп фиксирует открывшуюся структуру. Главной помехой оказалась углеродная пыль, способная зарядить защитную заслонку возле электронной оптики.

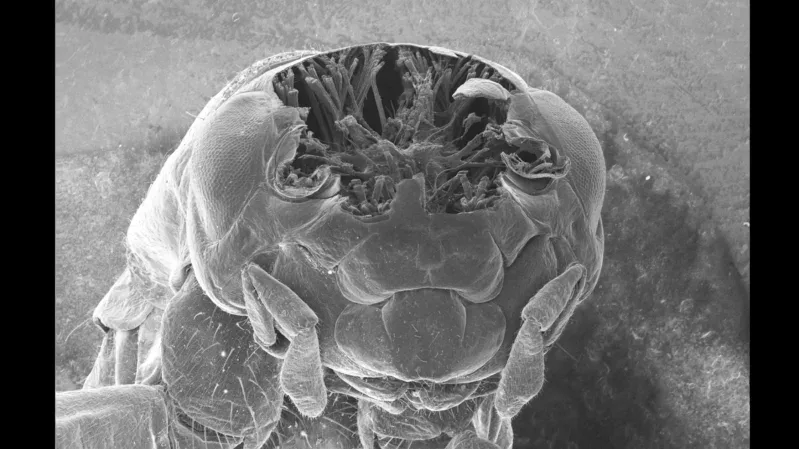

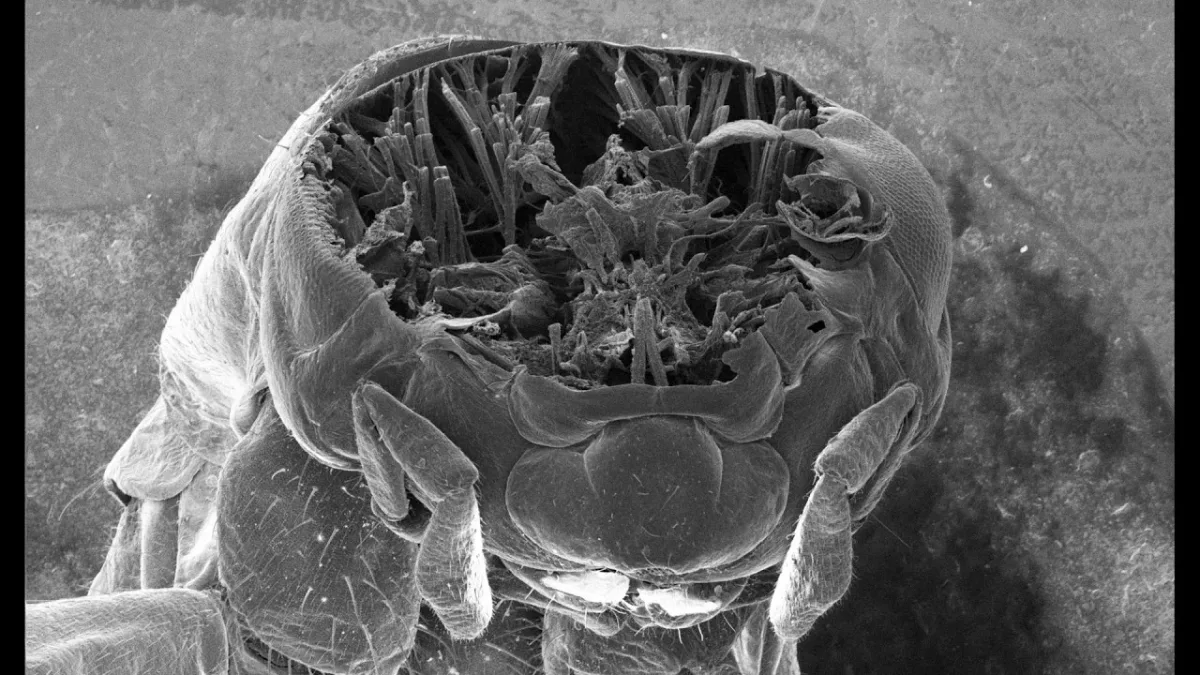

Ben Krasnow показал установку для последовательного вскрытия биологических образцов внутри сканирующего электронного микроскопа. Внешний фемтосекундный лазер с галвосканером направляет луч через прозрачное окно в камеру SEM и удаляет материал с поверхности. Демонстрация выполнена на сверчках: абляция шла слоями с выбранным шагом около 30 мкм, а SEM по мере обработки снимал новые открытые поверхности.
Такая компоновка подходит для деструктивной 3D-реконструкции: координаты образца сохраняются относительно электронного пучка, поскольку цикл абляции и микроскопии происходит в одной камере. Обычная схема с механическим шлифованием требует переносить образец между операциями, заново выставлять поверхность и бороться с ошибками регистрации. Здесь эту часть заменяют оптическое сканирование и синхронизация с защитной механикой микроскопа.
Образцы прошли подготовку, типичную для электронной микроскопии биоматериалов. Сверчков фиксировали глутаральдегидом, воду последовательно заменяли растворителем с низким поверхностным натяжением, затем сушили и обугливали в аргоне. Карбонизация повышает электрическую проводимость поверхности, снижая зарядовые артефакты при съёмке SEM, и усиливает поглощение лазерного излучения.
Фемтосекундный режим полезен для такого вскрытия короткой длительностью энергетического вклада. Материал удаляется на временном масштабе, при котором тепловая диффузия вокруг зоны фокусировки ограничена. Это уменьшает зону термического влияния по сравнению с длинноимпульсной лазерной обработкой. Степень этого выигрыша зависит от флюенса, частоты повторения, перекрытия импульсов, размера пятна и свойств конкретного материала. Для биологического углеродизированного образца численные данные о тепловом повреждении пока не опубликованы.
Самый показательный сбой возник в узле защиты SEM. На время абляции сервопривод вводил алюминиевую шторку между образцом и чувствительными элементами электронной оптики и детектором, перехватывая выброс абляционного мусора. После прохода лазера изображение начинало сильно шуметь, затем постепенно приходило в норму. Причиной сочли окрашенную сторону заслонки: осевшие частицы углерода накапливали заряд на изолирующем покрытии. Металлическая деталь с загрязнённым диэлектрическим слоем оказалась плавающей ёмкостью, а её разряды возмущали электронный тракт рядом с камерой.
Опыт демонстрирует, что в гибридной системе лазерной абляции и SEM ограничение задаёт не только качество фокусировки. Электростатика частиц, материалы покрытий, геометрия заслонки и путь отвода заряда напрямую влияют на пригодность следующего электронного кадра. Шаг 30 мкм следует трактовать как параметр показанного цикла обработки. Он не задаёт предельное осевое разрешение метода: для такой оценки потребуются измерения фактической толщины снятого слоя, её разброса, регистрации последовательных срезов и состояния поверхности после абляции.
Параметры лазера, включая длительность импульса, энергию на образце, длину волны, частоту повторения, размер пятна и режим движения галвосканера, в демонстрации не раскрыты. Поэтому установка пока выглядит прежде всего убедительным прототипом внутривакуумного цикла «абляция — SEM-съёмка», где паразитный заряд на защитной детали стал измеримым системным ограничением.
