Электрогидродинамические «мышечные волокна» спрятали насос внутрь самой мышцы
Электрогидродинамический насос диаметром менее 2 мм создал давление прямо в гибком волоконном контуре и позволил мышечной сборке поднять 4 кг на 30 мм. В опытах удельная мощность достигла 50 Вт/кг, сокращение — 20%, а характерное время отклика составило 0.3 с. Главный системный компромисс оказался в высоковольтном питании: на измерительной схеме одного узла указаны 8 kV.
Группа MIT Media Lab совместно с Politecnico di Bari представила электрофлюидные волоконные мышцы — мягкие приводы, где источник гидравлического давления выполнен в виде гибкого электрогидродинамического волокна. Работа опубликована в Science Robotics. Авторы получили замкнутую систему, которой не требуются внешний компрессор, механическая помпа и бак с рабочей жидкостью.

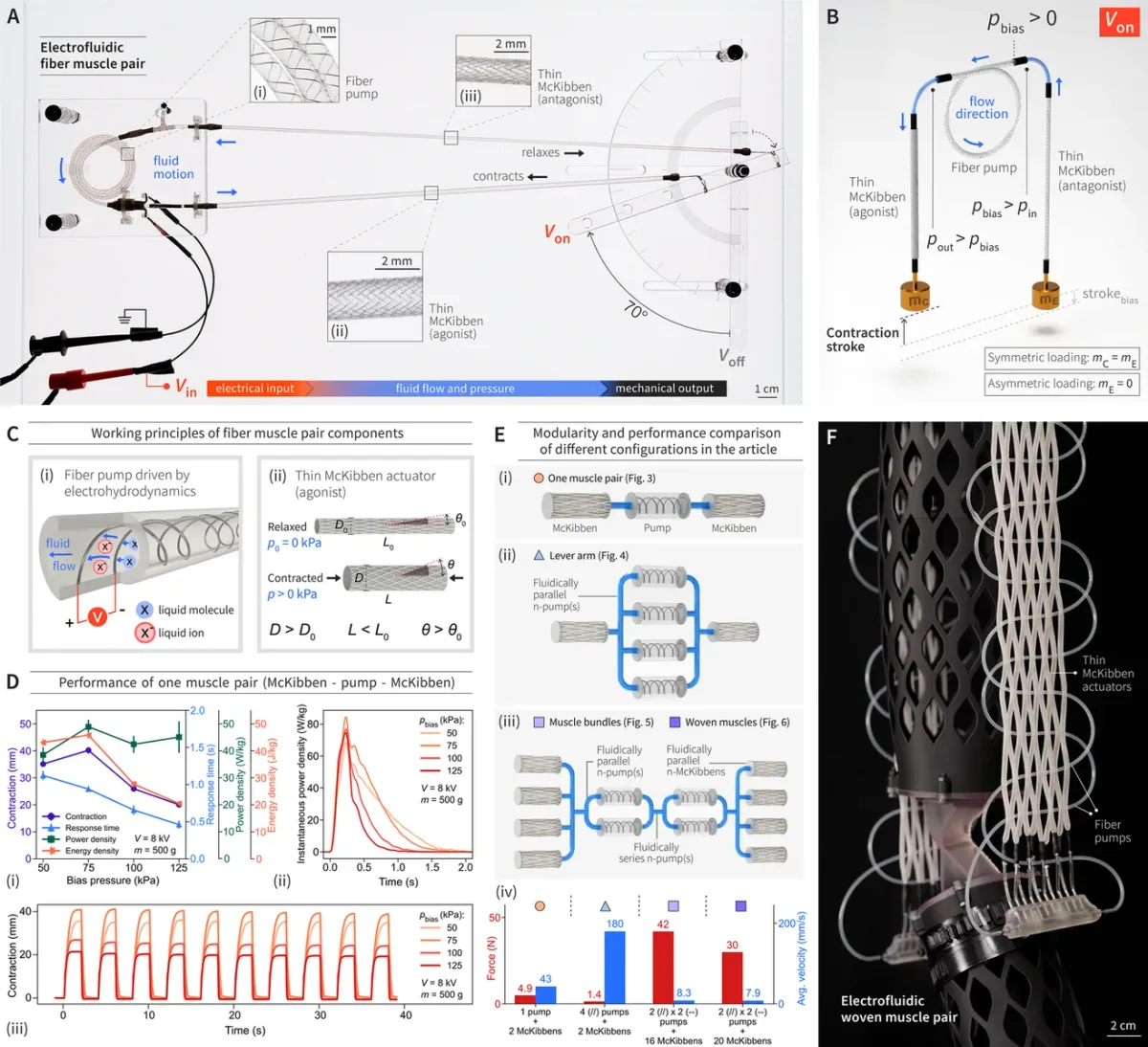

Базовый узел состоит из двух тонких McKibben-актуаторов, включённых антагонистически, и EHD-помпы между ними. Внутри контура циркулирует диэлектрическая жидкость. При подаче высокого напряжения электроды инжектируют в неё заряд; электрическое поле увлекает носители и вместе с ними жидкость. Возникающий поток переносит давление из одного актуатора в другой. Заполненная жидкостью эластичная трубка расширяется радиально под плетёной оболочкой и укорачивается по оси — по той же кинематике, что у пневматической мышцы.
У помпы нет крыльчатки, поршня, клапанов и подвижного уплотнения. Спиральные электроды размещены на гибком волокне диаметром менее 2 мм. На странице проекта указан градиент давления до 900 кПа/м. Такая геометрия допускает жгутование приводов и вплетение их в текстильные структуры, сохраняя распределённую механику вместо разводки шлангов к центральной станции давления.
В опубликованных испытаниях прототипы достигли удельной мощности 50 Вт/кг, деформации сокращения 20% и характерного отклика 0.3 с. Силовая сборка подняла груз 4 кг на высоту 30 мм; авторы приводят отношение груза к собственной массе системы около 200. В отдельной демонстрации рычаг развивал скорость 180 мм/с и запускал предмет менее чем за 0.3 с. Тканая пара волокон согнула руку робота на 40°.
Отдельное значение имеет предварительное давление в жидкостном контуре. На входе EHD-помпы при недостаточном подпоре возможна кавитация: локальное падение давления вызывает образование пузырьков, нарушает перенос жидкости и ограничивает рабочее поле. Предварительная подкачка подавила этот режим, позволила увеличить приложенное напряжение на 200% и дала примерно трёхкратный рост деформации при одинаковом давлении помпы. Для мягких приводов это существенный инженерный параметр: производительность определяется всей гидравлической петлёй, включая сжимаемость жидкости, растяжение оболочек и условия на входе помпы.
Компактность контура не отменяет высоковольтную часть системы. На авторской измерительной схеме для одного мышечного узла приведено входное напряжение 8 kV. Ток у EHD-привода мал, однако для практического устройства остаются HV-преобразователь, изоляция электродов, контроль утечек, межэлектродных зазоров и защита пользователя. Ресурс диэлектрика, оболочек и электродов, а также поведение после электрического пробоя пока не раскрыты на уровне, достаточном для квалификации носимого или протезного изделия.
Результат интересен прежде всего архитектурой: гидравлическая функция перенесена из отдельного агрегата в масштабируемый волоконный элемент. Это сокращает периферию мягкого робота и открывает путь к приводам, где силовая передача, насосный тракт и гибкая конструкция собираются как единый текстильный жгут. Переход к автономным системам будет зависеть от удельных параметров высоковольтного питания, надёжности жидкостного контура и безопасной упаковки киловольтной электроники.
