Два floating-драйвера затвора уместили в корпус 2.2 мм
В силовом преобразователе затвор MOSFET выглядит как конденсатор, который надо быстро перезаряжать. Чем мощнее ключ и чем быстрее переключение, тем короче и толще становятся дорожки между драйвером, резистором и затвором. В схемах с несколькими летающими узлами к этой петле добавляются отдельные floating-домены питания. Несколько маленьких ключей способны заметно уменьшить магнитные компоненты, однако обвязка их драйверов легко съедает освобождённую площадь.
Две затворные петли в площади резистора

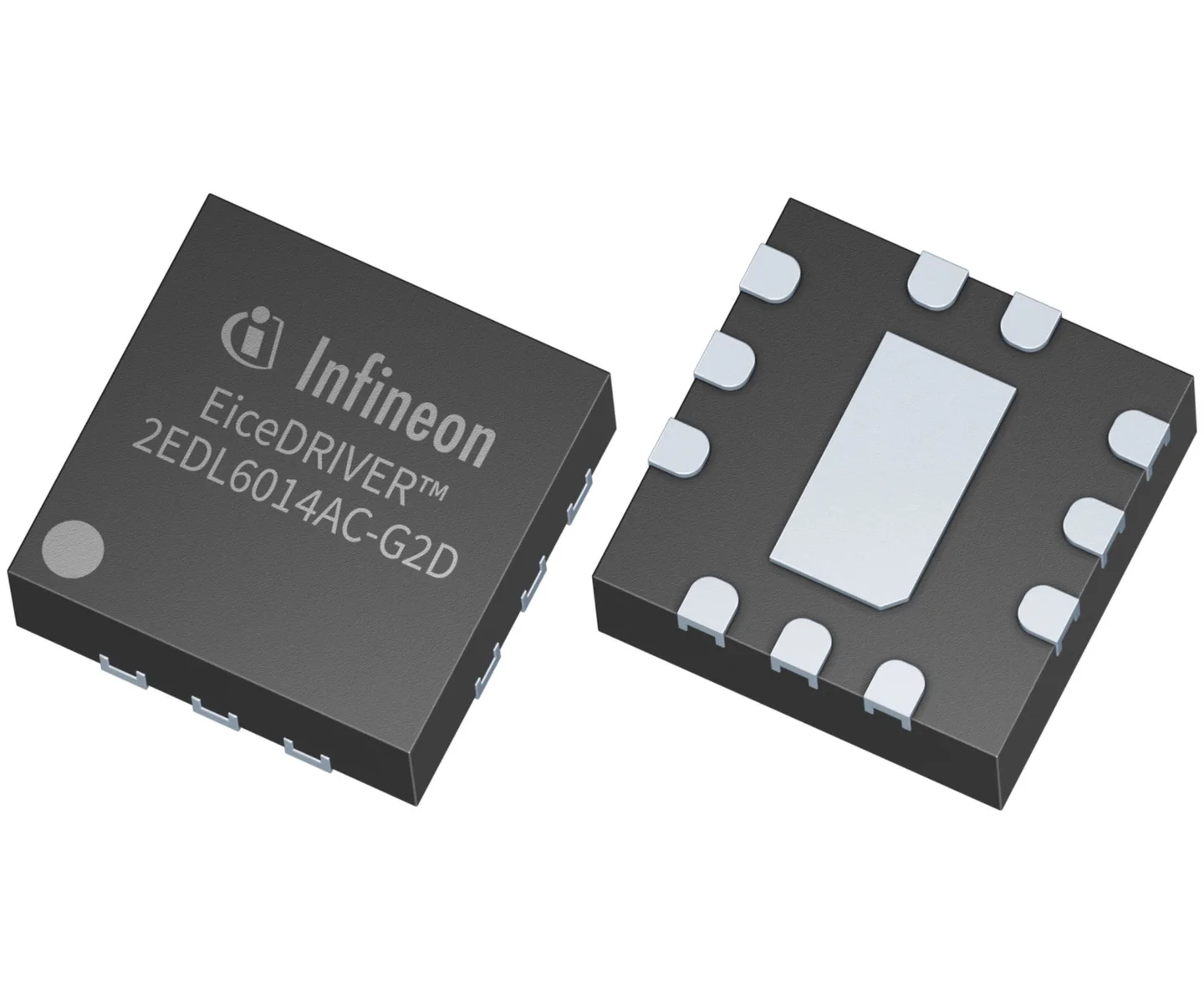

EiceDRIVER 2EDL6014AC-G2D пытается сжать именно эту инфраструктуру. В корпусе PG-WQFN-11 размером 2.2×2.2 мм размещены два раздельно управляемых выхода для кремниевых MOSFET. Каждый может работать на плавающем узле до 120 В и кратковременно отдавать в затвор до 4 А либо вытягивать из него до 6 А. Входная логика питается от 2.97–5.5 В, питание каждого выходного домена лежит в диапазоне 4–16 В. Каналы подходят для пары high-side ключей, пары low-side ключей или half-bridge.
Раздельные INA и INB здесь нужны не ради лишней универсальности на таблице параметров. В hybrid switched-capacitor и multilevel-преобразователях несколько транзисторов находятся на разных потенциалах и должны включаться в собственной временной последовательности. Интегрированный junction-isolated level shift переносит управляющий сигнал в эти домены, а отдельный UVLO следит за питанием каждого из них. Входной deglitch-фильтр снижает шанс, что короткая помеха на логической линии превратится в лишний импульс затвора.
Медленный первый фронт
У канала A есть особенно выразительный режим старта. Вывод STA не задаёт плавно регулируемый выходной ток: он переключает pull-up между полной силой и ослабленным режимом. При STA=Low типовой пиковый ток зарядки затвора составляет 500 мА; при High или открытом выводе доступно до 4 А. Первое включение силовой ступени можно провести медленнее, ограничив бросок входного тока и dV/dt, а затем вернуть быстрый фронт для штатного переключения. Драйвер участвует в startup sequencing без внешнего аналогового узла, который пришлось бы согласовывать с PWM-контроллером.
Пиковые 4 А и 6 А не следует читать как ток преобразователя. Это способность выходного каскада быстро перезаряжать заряд затвора, сокращая время MOSFET в линейном режиме. Реальный фронт всё равно зададут Qg конкретного транзистора, сопротивление затворной цепи, паразитная индуктивность корпуса и разводки, Miller-полка и доступный ток floating-питания. Datasheet приводит типовую задержку 20 нс и согласование задержек каналов 1 нс, однако эти цифры не заменяют измерения ringing и выбросов уже на собственной плате.
Плотность переносит проблему в разводку
Миниатюрный корпус делает посадочное место особенно критичным. Петля OUT–gate–source должна оставаться короткой, а возврат драйвера нельзя пускать по пути силового тока. В документации Infineon есть пример hybrid switched-capacitor converter и рекомендации по разводке, что полезнее типовой рекламной картинки: два floating-канала в одном корпусе увеличивают плотность, но одновременно сближают чувствительные управляющие цепи с быстрыми силовыми узлами.
В анонсе Infineon корпус назван WQFN-12, тогда как product page и финальный datasheet называют PG-WQFN-11-1 с 11 выводами и exposed pad. Перед разводкой следует брать outline и recommended footprint из финального datasheet. Это тот случай, где один лишний вывод в пресс-релизе способен испортить очень компактную плату.
