AFM как инструмент расследования: бактерии, нанопризмы и лазерно-травлёные решётки
Колебания зонда AFM на частоте около 9 кГц удалось снять стробоскопической сварочной камерой, а затем тем же микроскопом проконтролировать поверхность лазерно-модифицированной стали. Серия опытов Ben Krasnow показывает AFM в роли измерительной обратной связи для травления: кислотные и щелочные составы результата не дали, электрохимическая схема оставила заметно более перспективный след.
Настольный атомно-силовой микроскоп nGauge применили для контроля лазерных дифракционных решёток на нержавеющей стали, съёмки биологических образцов и проверки наноструктур. В демонстрации Ben Krasnow микроскоп выступает частью технологической цепочки: топография поверхности после лазерной обработки и травления определяет, меняется ли процесс в нужную сторону.
AFM измеряет рельеф остриём на кантилевере, которое сканирует образец по растру. В режиме прерывистого контакта кантилевер колеблется, а изменения амплитуды и фазы несут информацию о высоте и локальном взаимодействии с поверхностью. Для nGauge производитель указывает поле сканирования до 20 × 20 мкм, диапазон по оси Z 10 мкм и шумовой пол менее 0.5 нм rms. Типичный кадр 256 × 256 точек на полном поле занимает 80 с. Эти паспортные параметры не служат метрологической оценкой конкретных кадров из опыта: латеральная детализация определяется формой острия, а полезная вертикальная чувствительность зависит от вибраций, чистоты образца и настроек петли обратной связи.
Механику измерения удалось увидеть буквально со стороны. Зондовая головка работала примерно на 9 кГц, поэтому для регистрации движения применили стробоскопическую сварочную камеру. Такой кадр полезен для отладки прибора: у AFM результат задаёт замкнутый контур из возбуждения кантилевера, пьезопозиционера и обратной связи. Паразитные резонансы, слишком агрессивные коэффициенты регулирования или дрейф легко превращают рельеф образца в артефакт сканирования.
Биологический эксперимент потребовал отдельной подготовки подложки. Бактерии из натто выращивали, центрифугировали и промывали, после чего наносили на тонкую желатиновую плёнку, полученную spin-coating на кремниевой пластине. Гладкая подложка уменьшает вклад собственного рельефа в измерение и позволяет различить ориентацию отдельных бактерий после нанесения. Тем же методом были исследованы серебряные нанопризмы и мембраны с треками химического травления.

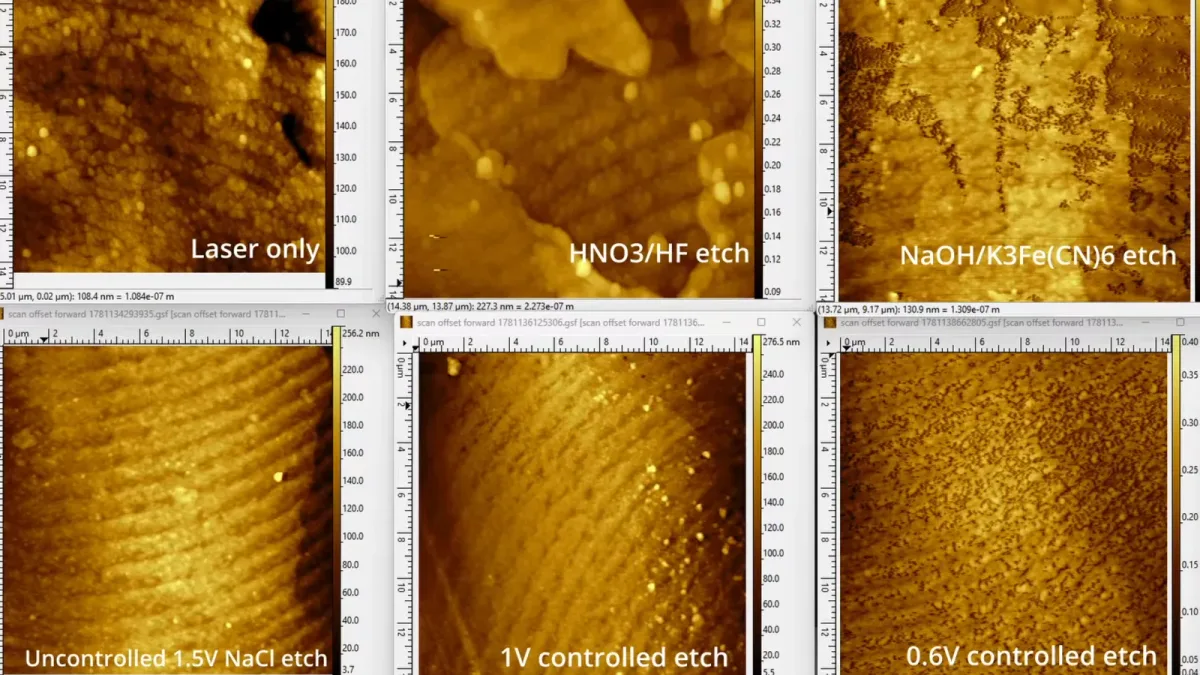

Наиболее прикладная часть серии связана с лазерно-сформированными решётками на стали. Лазер создавал линии с изменённой поверхностной химией и оксидным слоем, дающие дифракционный эффект. Далее проверялась возможность избирательно убрать модифицированный материал травлением и превратить оптический рисунок в выраженный рельеф. Кислотные и щелочные составы убедительной селективности не показали. Электрохимическое травление дало более обнадёживающий предварительный результат, который AFM позволил оценить по топографии.
Готовой технологии изготовления решёток этот опыт пока не задаёт: отсутствуют профили глубины, измерения шероховатости, данные о повторяемости и количественная селективность травления. Однако последовательность «лазерная модификация — химическая обработка — AFM-контроль» уже формирует полезную измерительную петлю. Она позволяет отделить видимый оптический эффект от реального изменения рельефа и состава поверхности.
