Blu-ray-головка PlayStation 4 научилась слушать кантилевер AFM
Игла AFM скользит над образцом, а её упругая консоль прогибается от сил на самом кончике. Обычно этот прогиб считывают отдельной лазерной оптикой: луч отражается от кантилевера, фотодиод ловит смещение пятна, контроллер удерживает взаимодействие зонда с поверхностью. В проекте Edwin Hwu роль этого дорогого и капризного глаза отдана Blu-ray optical pickup из PlayStation 4.
Привод диска уже умеет измерять ошибку фокуса
Внутри привода уже есть ровно тот набор, за который в лабораторном приборе приходится отдельно платить и юстировать: лазер, объектив с микромеханикой фокусировки, многосегментный фотодетектор и аналоговый тракт ошибки фокуса. Привод был создан, чтобы на лету замечать уход луча с дорожки диска. AFM использует эту чувствительность для измерения отклонения кантилевера. Головка не превращает консоль в измерительный прибор сама по себе: ей нужны зонд, сканер образца, обратная связь, калибровка и механика с достаточной жёсткостью. Но наиболее тонкая оптическая часть уже изготовлена массовым производством.

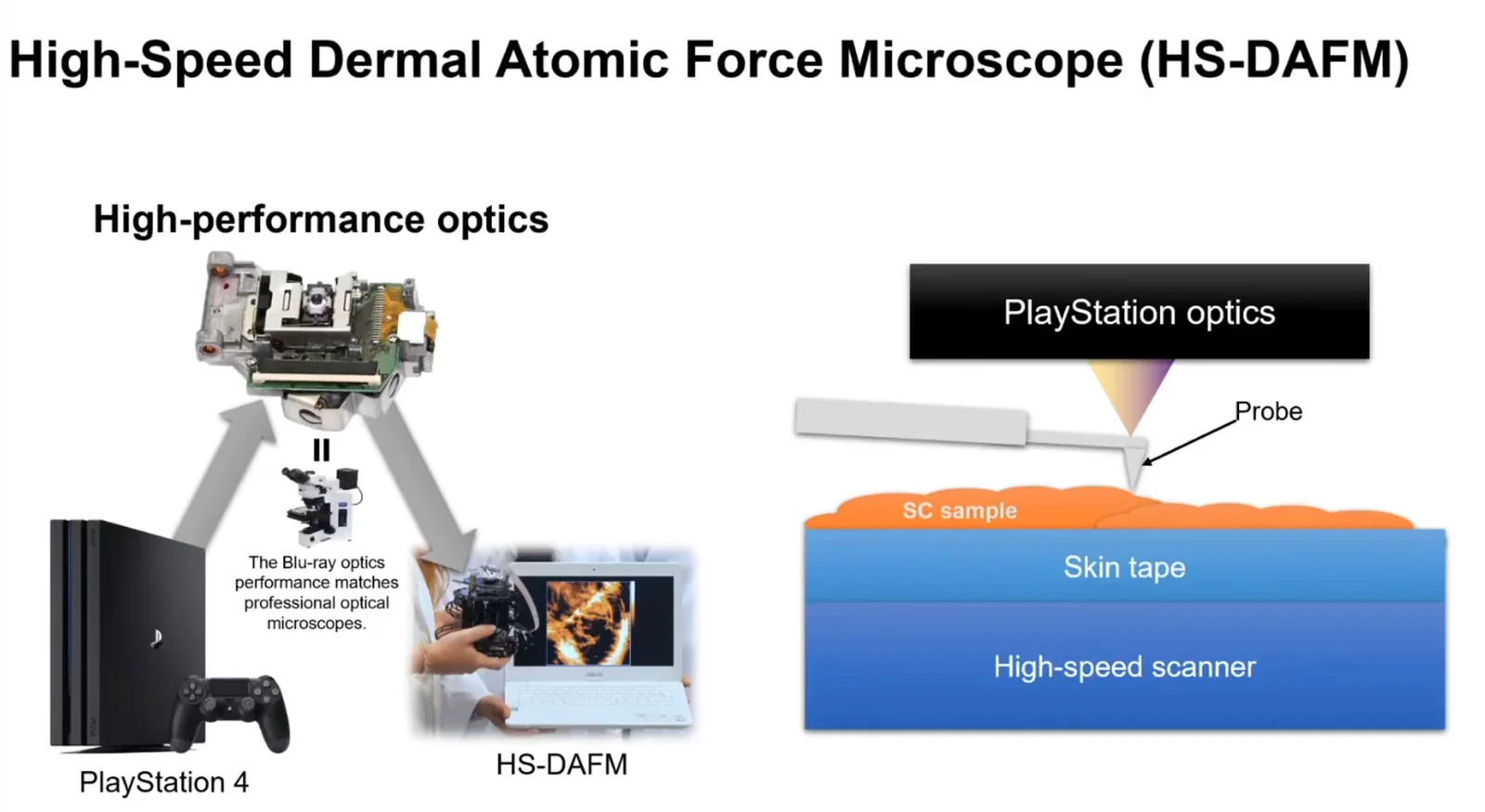

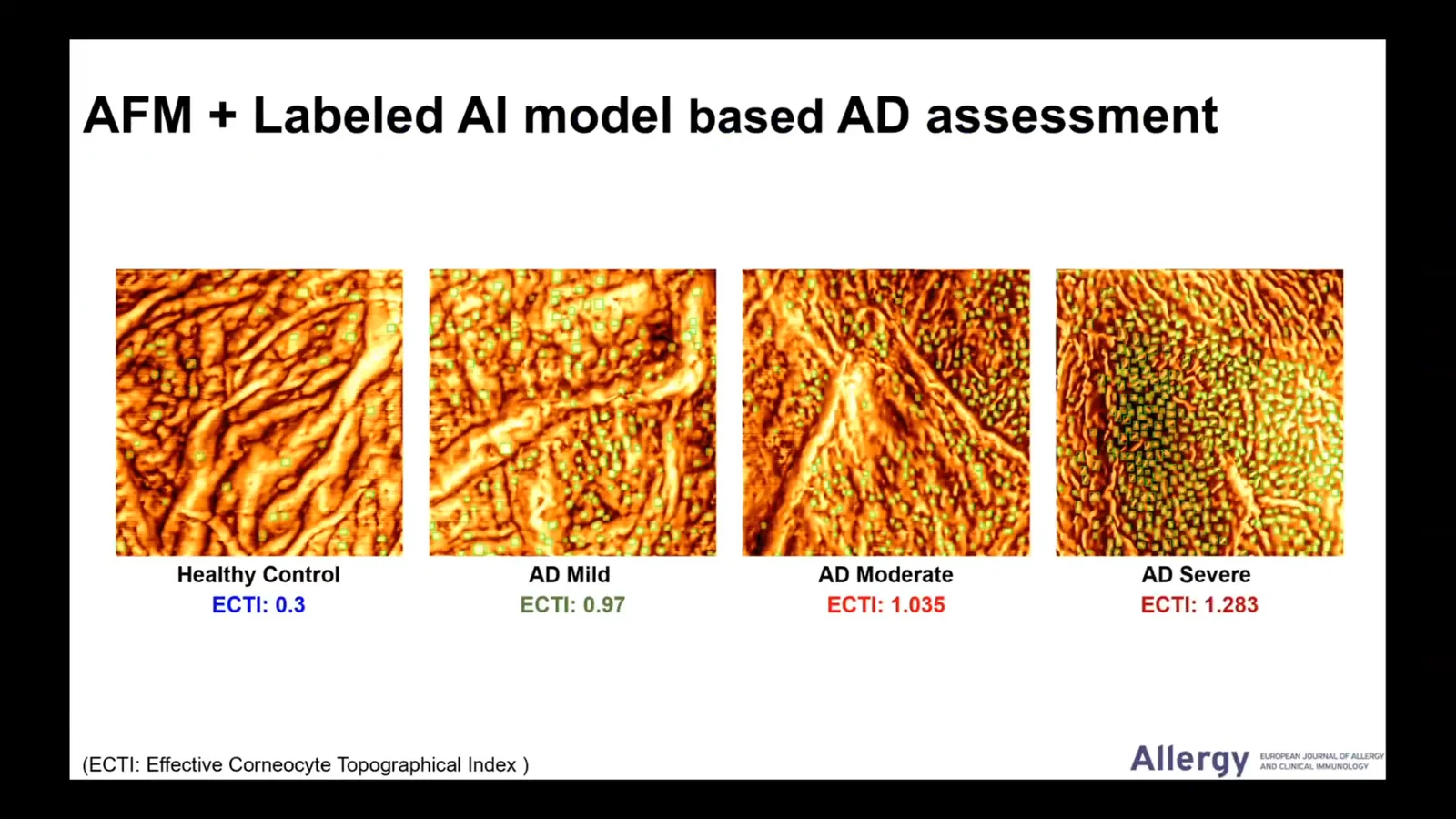

В близкой публикации группы, посвящённой высокоскоростному дермальному AFM, DVD optical pickup считывал кантилевер через сигнал ошибки фокусировки, а FPGA-контроллер управлял сканированием. Там отказались от резких разворотов fast-axis: образец идёт по синусоидальной траектории, точки выбираются неравномерно, затем координаты восстанавливаются. Такой ход убирает возбуждение механики на краях строки — именно там дешёвый сканер обычно начинает звенеть и портить изображение.
Почему сканер движется синусоидой
Сканер тоже собран из неожиданно бытовых деталей. Пьезоэлементы disk buzzer работают как нанопозиционеры и двигают образец под неподвижным зондом. В версии HardwareX получены кадры 512×512 точек на поле до 46.3×46.3 мкм за 9.3 с; авторы сообщили рост скорости почти в 100 раз относительно прежнего контроллера своего simplified AFM, с 0.6 до 55 строк/с. Это сравнение не следует читать как победу над любым коммерческим AFM: число описывает конкретную смену контроллера и режима сканирования.
Переход к Blu-ray даёт оптике более короткую волну — 405 нм вместо 655 нм у DVD — и пятно порядка 0.25 мкм. В обзоре 2025 года для Blu-ray OPU показана съёмка белка GroEL на поле 500×500 нм со скоростью 2 кадра в секунду. Однако быстрый лазерный узел ещё не означает быстрый измеритель. Полезную полосу в реальной схеме срезает фильтр усилителя OPU: его настройка выбирается между шумом и скоростью реакции. Добавляются короткое рабочее расстояние, нелинейность пьезо, тепловой дрейф, вибрации и юстировка луча на кантилевере.
Где заканчивается магия серийной оптики
Именно этот компромисс делает находку сильнее красивого «AFM из приставки». Индустрия оптических носителей потратила десятилетия на дешёвую серийную микромеханику и чувствительное считывание. Инженеру остаётся встроить этот готовый измерительный орган в честную систему обратной связи и доказать её калибровкой. Для близкой DIY-архитектуры опубликованы субнанометровое вертикальное разрешение, 40 строк/с и тепловой дрейф около 6.2 нм/мин; это не заявление об атомарном разрешении по поверхности.
