Explorer Board прошла bring-up: AU7P развели сквозными переходами
У прототипа Explorer Board заработал контроллер питания на RP2040: он управляет PMIC, подбирает VIO для модулей SYZYGY и считывает телеметрию FPGA. Artix UltraScale+ AU7P в корпусе с шагом 0.5 мм разработчик развёл на обычном стеке со сквозными переходами. Серийная цена $99 зависит от результатов следующей ревизии и партии на 3000 плат.

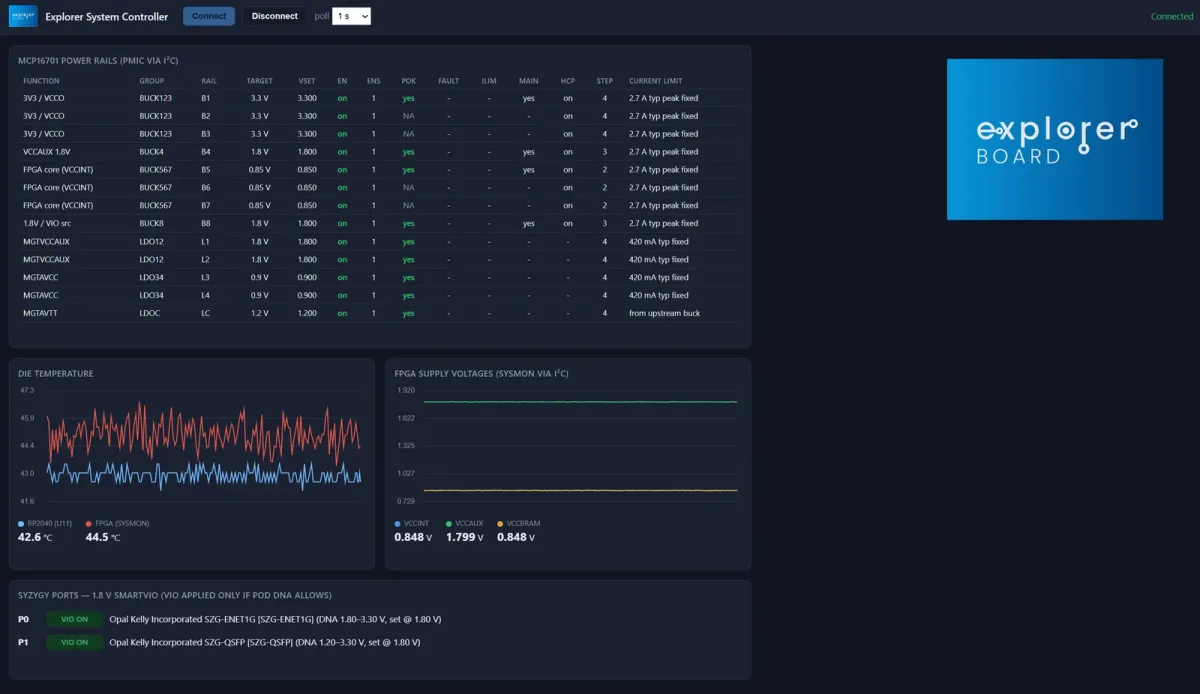

Adiuvo Engineering завершила очередной этап запуска Explorer Board — компактной платы с AMD Artix UltraScale+ AU7P. В августовском обновлении показаны физические прототипы с работающим системным контроллером. Микроконтроллер RP2040 управляет PMIC, задаёт напряжения банков ввода-вывода и получает данные о температуре кристалла и напряжениях через System Monitor FPGA.
Отдельная функция контроллера связана с разъёмами SYZYGY. RP2040 считывает параметры подключённого модуля, определяет допустимое общее VIO и лишь затем разрешает его питание. При отсутствии согласованного значения либо запросе выше предела 1.8 В для соответствующего банка FPGA включение блокируется. Такой алгоритм снижает риск повреждения модулей и I/O при смене периферии.
AU7P установлен в корпусе FCVA289 размером 9×9 мм с шагом шариков 0.5 мм. По данным AMD, кристалл содержит 81 900 системных логических ячеек, 37 440 LUT, 74 880 триггеров, 216 DSP-слайсов и 108 блоков BRAM общей ёмкостью 3.8 Мбит. В этой корпусной конфигурации доступны 72 HD I/O, 58 HP I/O и четыре GTH-трансивера.
Главная особенность печатной платы связана с выходом трасс из-под мелкошагового BGA. Разработчик применил Offset Through-Hole Via: сквозные переходы смещены относительно площадок корпуса и позволяют выполнить fan-out на стандартном производственном стеке. HDI-операции и лазерные микропереходы в заявленном процессе не применяются, что должно сократить стоимость тиража. Полный стек, размеры сверловки, технологические допуски, микрошлифы и результаты измерений целостности сигналов пока публично не представлены, поэтому электрические параметры такой разводки остаются заявлением разработчика.
На плате предусмотрены четыре 12-контактных Pmod, два высокоскоростных разъёма для Zmod и SYZYGY, USB Type-C и FTDI для JTAG, UART и подачи тестовых воздействий. Заявлены PCIe Gen3 x4 и работа GTH до 12.5 Гбит/с, однако карточка продукта всё ещё помечает предельную скорость как TBC. Окончательная топология высокоскоростных линий станет ясна после публикации схемы и PCB-файлов.
Explorer Board пока имеет статус Coming Soon. Магазин указывает £76, а $99 остаются целевой ценой партии из 3000 экземпляров. Перед ней планируется ещё одна короткая ревизия и промежуточный выпуск примерно 100 плат. Схемы, BOM и файлы печатной платы обещано открыть после завершения разработки; публичного репозитория проекта на текущем этапе нет.
