BTS8112 гоняют трафиком через оптику, прежде чем собрать соту

На интеграционном стенде радиомодуль уже перестаёт быть платой с красивыми S-параметрами. К нему подключают реальную BBU, оптические линии Ethernet/eCPRI, эмуляцию ядра оператора и синхронизации, телефоны либо промышленные модемы, SDR-эмуляторы абонентов и эмулятор радиоканала. После этого через устройство гонят нисходящий и восходящий трафик, следят за спектральными масками и ищут сбои, которые возникают только в связке цифровой части, радиотракта и сети.

Именно такой путь YADRO описывает для BTS8112 — радиомодуля базовой станции с двумя антенными портами для диапазона 1800 МГц, GSM и LTE. История здесь не про одну удачную RF-плату. Базовая станция обязана одновременно формировать чистый сигнал, держать синхронизацию, принимать uplink, жить на оптическом интерфейсе с BBU и воспроизводить эти свойства во множестве экземпляров. Лабораторный прибор отлично ловит часть проблем; он не покажет, что после нескольких часов трафика сорвалась связка прошивки, тактирования, eCPRI и аналогового тракта.

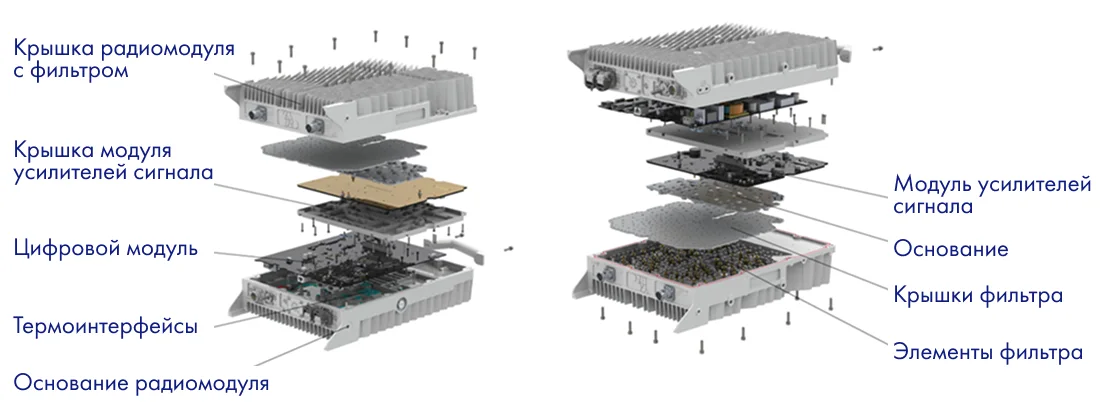

Внутри RU разработчики разделяют цифровой модуль DM, усилительный PA и диплексер. Для DM маршрут начинается с принципиальной схемы и разводки высокоскоростных интерфейсов: до включения проверяют отсутствие коротких замыканий, затем по очереди поднимают питания, тактирование, синхронизацию, прошивки, цифровые линии и RF-интерфейсы. В PA сходятся более жёсткие компромиссы. Здесь применены высокомощные GaN-транзисторы, архитектура Догерти и обратная связь цифровой предисторции DPD. Усилитель должен отдать мощность и при этом оставить LTE-сигнал достаточно линейным, чтобы не залить соседние каналы интермодуляцией.

Первичные измерения PA проводят векторным анализатором цепей, анализатором спектра, генератором и измерителем шума. Затем на вход усилителя подают модулированный сигнал и смотрят CCDF, ACPR и КПД, добавляя климатические испытания. Это последовательность, в которой видно, где именно ломается компромисс между мощностью, линейностью, теплом и энергопотреблением. Публикация не раскрывает таблиц EVM, ACPR, шумовой фигуры, дерейтинга или выходной мощности по режимам, поэтому она показывает инженерную методику, а не заменяет квалификационный отчёт.

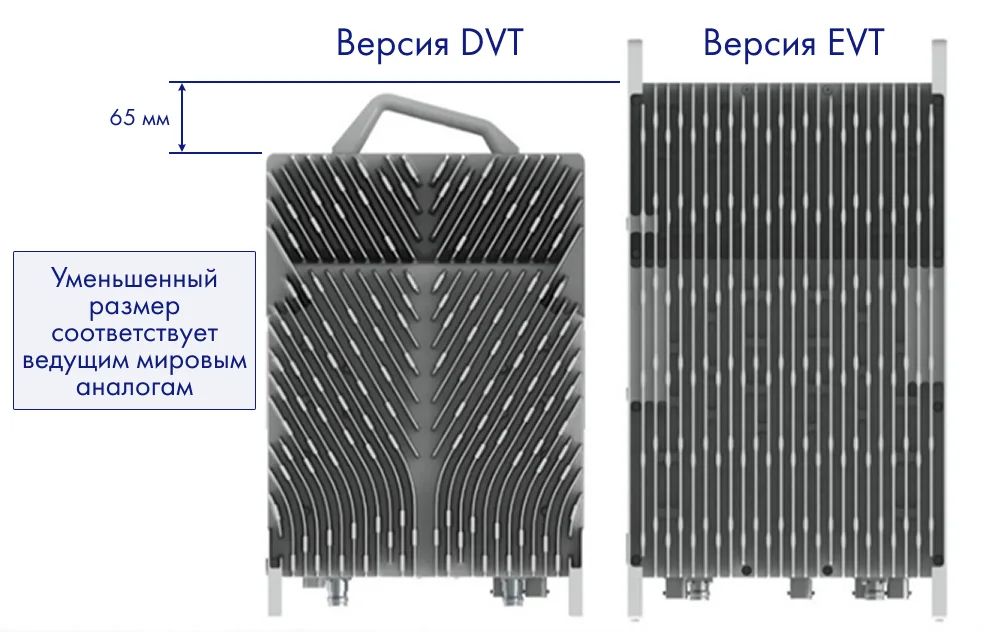

Самый редкий момент наступает после EVT и DVT. На ранних стадиях можно вручную спасти отдельный образец подбором компонентов, пайкой или настройкой. Для PVT YADRO указывает партию более 500 устройств: проверяется, способен ли производственный маршрут повторить характеристики инженерной машины. Разработчик связывает этот этап с переходом к MP, массовому производству. Независимый репортаж о площадке «Ядро Фаб Дубна» подтверждает запуск производства базовых станций в декабре 2025 года и описывает изготовление плат и модулей, настройку радиофильтров, интеграцию и тестирование.

Такой стенд меняет образ радиомодуля. Это уже не усилитель с антенной, который достаточно включить и измерить. Это кусок сети, где оптический линк, цифровая обработка, DPD, GaN-каскад, фильтры, тепло и производственная повторяемость должны сработать одновременно — сотни раз подряд.
