Предел Боде-Фано обошли конденсатором по расписанию RF-импульса

Малая антенна для короткого широкополосного импульса похожа на плохо закрывающуюся дверь: энергия уже пришла, а реактивная часть ещё долго гоняет её туда и обратно. Для модели с индуктивностью 10 нГн и сопротивлением 1 Ом характерное время затухания составляет 10 нс. Авторы arXiv:2608.14933 предлагают поставить перед такой нагрузкой конденсатор C(t), который в течение долей наносекунды меняет ёмкость по заранее вычисленному закону.

Именно так они выходят за рамки предела Боде—Фано. Теорема остаётся верной для пассивных линейных стационарных согласующих цепей: широкая полоса и малое отражение от сильно реактивной нагрузки не даются одновременно. Здесь стационарность намеренно убрана из условий задачи. Согласующая ёмкость знает форму следующего импульса и синхронно меняет реактивность, пока этот импульс проходит через неё.

Для заданного входного сигнала авторы вывели C(t), при которой отражение обращается в ноль, а напряжение на полезном сопротивлении повторяет пришедший импульс. Математически переменный конденсатор ведёт себя для этой единственной временной формы как отрицательная индуктивность и компенсирует индуктивность нагрузки. Это не универсальный отрицательный элемент: другой импульс потребует другого расписания ёмкости и другой синхронизации.

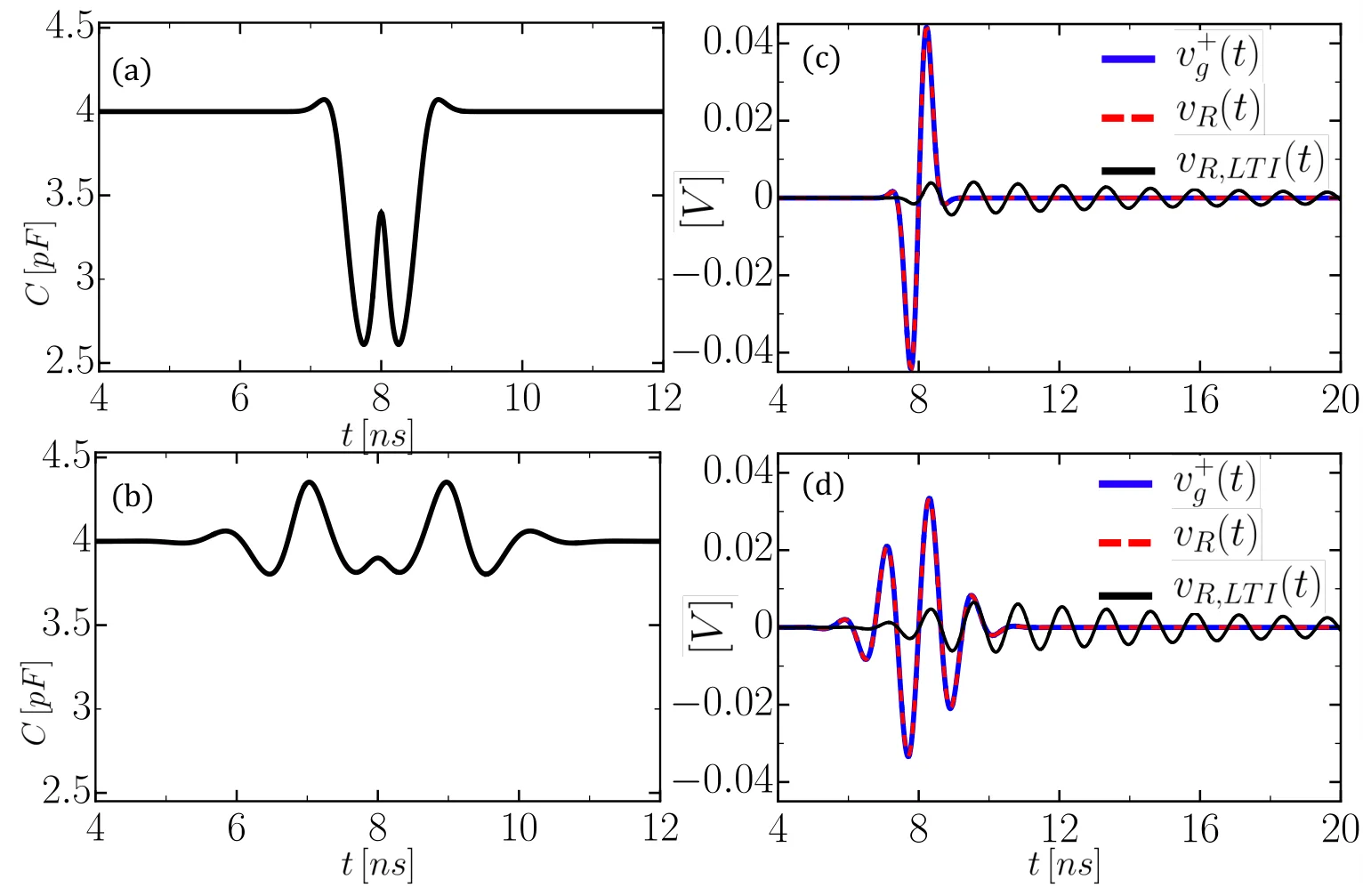

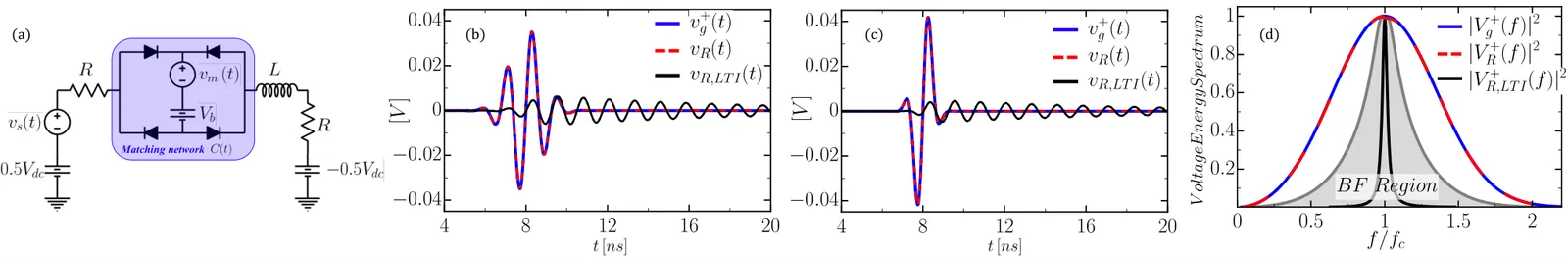

В идеализированной схеме взяты C0 = 4 пФ, L = 10 нГн, R = 1 Ом и гауссово-модулированные импульсы с длительностью σ от 0.3 до 0.9 нс. При постоянной ёмкости после них остаётся отчётливый звон. В расчёте переходного процесса с C(t) напряжение на резисторе практически сразу повторяет форму входного сигнала. Авторы затем заменили идеальный элемент дифференциальным мостом Уитстона из четырёх варикапов, задав постоянное смещение и временное управляющее напряжение. Для показанных режимов использованы σ = 0.8 нс при 2.1 В и σ = 0.4 нс при 4 В.

Уловка не отменяет цену широкополосности, она переносит её в управляющую цепь. Чем короче импульс и шире его спектр, тем большее смещение требуется варикапам. Для импульсов фиксированной энергии авторы получили асимптотику: минимальное напряжение смещения растёт примерно как B^(3/2). Управляющий источник также обменивается энергией с RF-цепью во время импульса. Для сигнала с нулевым суммарным зарядом расчёт даёт нулевой итоговый энергетический обмен: сначала источник может отдать энергию, затем принять её обратно.

В этом и состоит красивая перемена самой постановки задачи. Вместо выбора одной L/C-сети для всей полосы инженер рассчитывает реактивность, которую нагрузка должна увидеть в каждый момент конкретного пакета. Такой подход годится для известных и синхронизированных сигналов: импульсного радара, СШП-передатчика, фиксированной последовательности зондирования. Неизвестный радиоэфир так согласовать нельзя: ошибка формы или времени прихода разрушит рассчитанный режим.

Пока это моделирование нелинейной схемы, без изготовленного устройства, измерений S-параметров и проверки чувствительности к добротности варикапов, паразитным индуктивностям, джиттеру и проникновению управляющего сигнала в RF-тракт. Однако сама идея уже меняет привычный образ согласования: конденсатор в нём становится элементом с хореографией.
