STSPIN9P меняет фронт ключа без замены резистора затвора
На EVLSPIN9P1-3PH инженер может замедлить переключение силового ключа, не выпаивая резистор из цепи затвора и не заказывая очередную ревизию платы. Скорость фронта задаётся в самих STSPIN9P — семействах 75-вольтовых драйверов, где рядом с силовыми MOSFET уже живут усилитель измерения тока, компаратор и защита. Для 48-вольтового BLDC-привода это меняет привычную сцену отладки: звон, dV/dt и потери получают собственную ручку настройки внутри силового корпуса.
Двенадцать вариантов с разными силовыми пределами
Восемь микросхем STSPIN9P1 содержат один полумост, ещё четыре STSPIN9P2 — полный мост. Полумосты выполнены в QFN 7×7 мм, полные мосты занимают 9×7 мм. Старшие STSPIN9P11…14 рассчитаны на 10 Arms и имеют типовое сопротивление открытого ключа 16 мΩ; у STSPIN9P15…18 и всех полных мостов заявлены 6 Arms и 27 мΩ. Поэтому формулу «75 В, 10 Arms, 16 мΩ» нельзя переносить на всю линейку: она описывает лишь четыре полумостовых варианта.
Шунт остаётся снаружи, решение о токе — внутри
Смысл серии лежит глубже интеграции транзисторов. Внешний шунт остаётся на плате, зато дифференциальный усилитель уже встроен в микросхему. Он позволяет работать с меньшим падением на шунте и меньше греть медь измерительной цепи. Компаратор видит тот же ток. В нечётных исполнениях 11, 13, 15, 17, 21 и 23 он подключён к внутреннему ограничителю; в чётных 12, 14, 16, 18, 22 и 24 его выход COUT доступен разработчику как open-drain сигнал для собственной логики аварии.
Ограничитель тока предлагает два разных характера работы. Режим fixed-off-time после превышения порога выключает ключ на заданное время; ток возвращается с пульсацией, а гармоники оказываются менее регулярными. PWM trimming подрезает управляющий ШИМ и формирует более повторяемый рисунок переключений. ST связывает этот режим с более удобным контролем EMI: спектр помех становится регулярнее, и его проще привязать к частоте ШИМ, фильтрам и измерениям в камере.
Скорость фронта как настраиваемый параметр
Регулировка скорости фронта добавляет к этому току второй контур компромиссов. Крутой фронт сокращает энергию переключения, но возбуждает паразитные индуктивности корпуса и разводки, поднимает выбросы и расширяет высокочастотный спектр. Медленный фронт успокаивает силовой узел ценой дополнительного нагрева ключа. Обычно этот баланс закрепляют номиналом gate resistor, который зависит от MOSFET, топологии и конкретной платы. Здесь регулировка вынесена в драйвер: одна и та же силовая топология может искать допустимый dV/dt без механической замены затворной обвязки.
Плата, где три полумоста собираются в привод

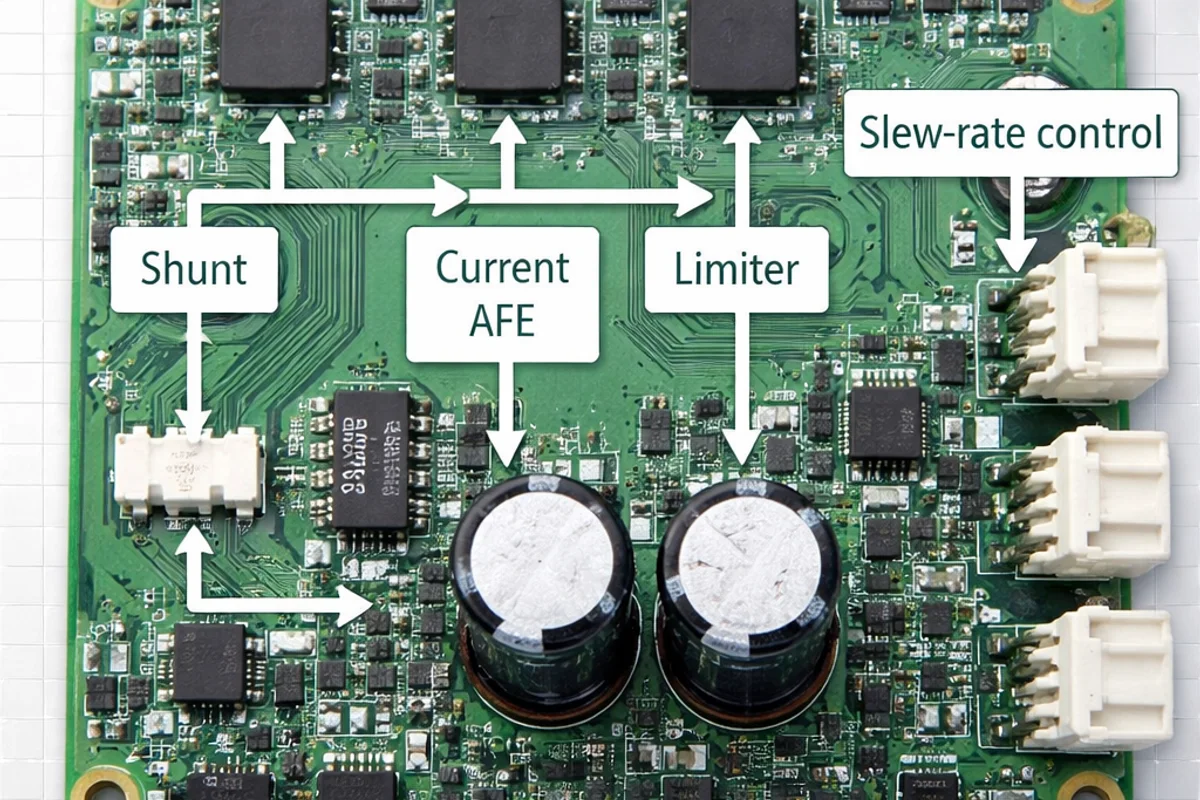

Плата EVLSPIN9P1-3PH показывает, для какой задачи собрана эта архитектура. На ней три STSPIN9P12 образуют трёхфазный каскад для BLDC и PMSM, предусмотрены силовые разъёмы, накопительные конденсаторы и выбор между одним и тремя шунтами. ST указывает для этой платы шину 7…75 В, до 10 Arms и до 500 W непрерывной мощности при температуре среды 25 °C. Последнее число относится к конкретной плате и условиям охлаждения, а не гарантирует такую мощность каждому варианту корпуса.
В документации заявлены также UVLO, защита от сверхтока, тепловое отключение и обнаружение обрыва нагрузки. Независимых измерений сопротивления ключей, теплового режима и электромагнитных помех для STSPIN9P пока не опубликовано. Но сама компоновка уже интересна: силовая часть, аналоговое наблюдение за током и настройка фронта больше не разнесены по трём отдельным инженерным задачам. В 48-вольтовом приводе это оставляет больше времени на мотор, алгоритм FOC и геометрию токовой петли — те места, где микросхема всё ещё не может исправить плату за разработчика.
