Flex PCB без заказа фабрики: виниловый резак, клеевые проводники и спираль вокруг резинки
Винтовая намотка гибкой электронной полосы вокруг эластичного сердечника позволяет удлинять конструкцию, распрямляя витки вместо растяжения металлических дорожек. В докладе Jessica Stanley на EMF 2026 этот принцип показан рядом с домашними методами изготовления flex-цепей: от травлёной меди на полиимиде до клеевых проводников, вырезанных на виниловом плоттере. Главный инженерный вопрос здесь задают контакты, клей и зона выхода цепи из спирали.
Доклад Jessica Stanley «Flexible PCBs for you and for me» прошёл 19 июля 2026 года на фестивале EMF Camp. Запись длительностью 32 минуты опубликована 20 июля на площадке Chaos Computer Club. Материал сводит в одну практическую картину несколько способов изготовления гибкой электроники, доступных вне специализированного FPC-производства.

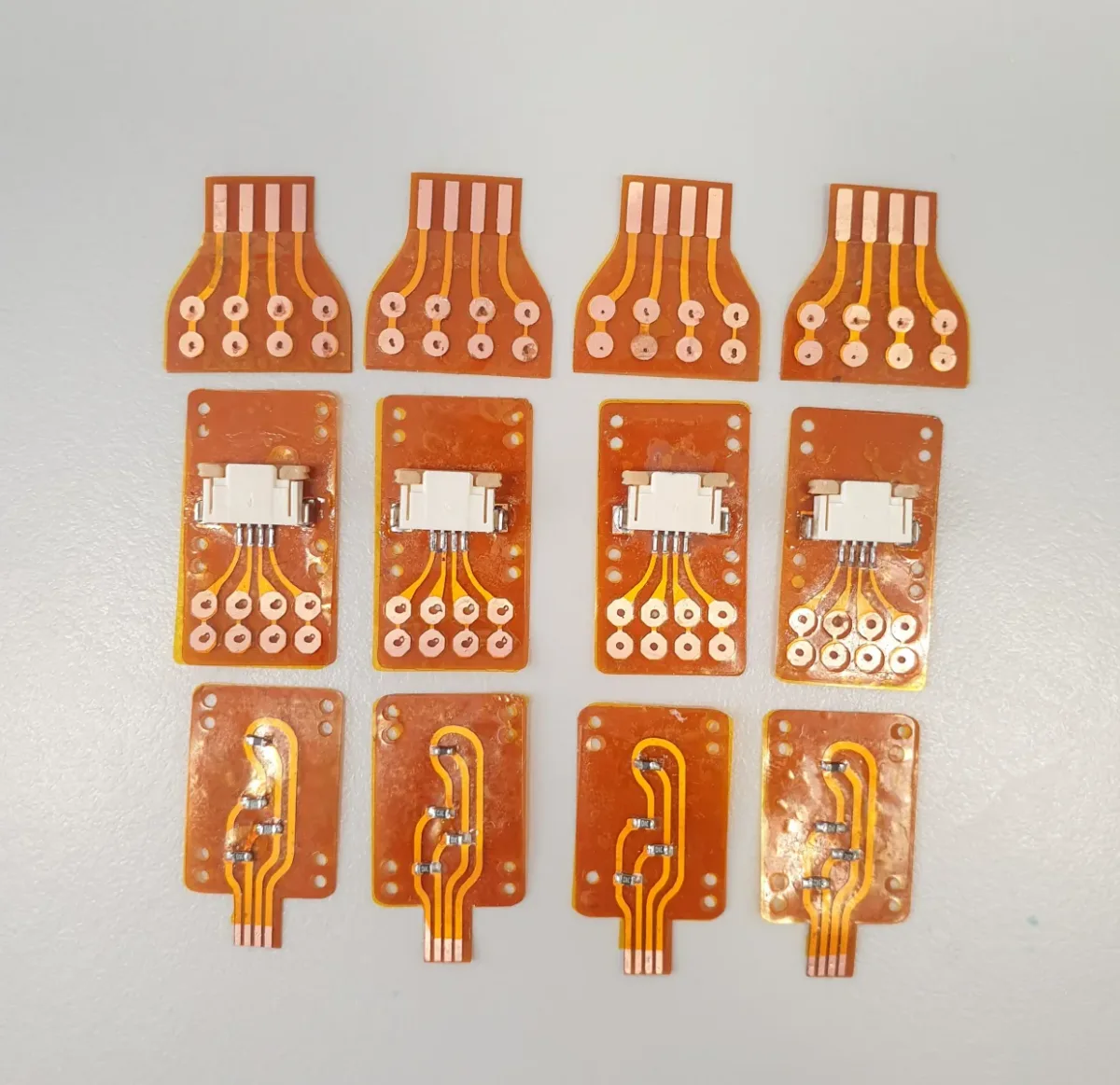

Базовый вариант остаётся наиболее предсказуемым: медный рисунок на полиимидной плёнке формируют травлением. Он сохраняет привычную топологию печатной платы, однако требует работы с фольгированным материалом, фотопроцессом либо резистом и химией. Для быстрых прототипов в обзоре приведены проводящая краска, электрохимическое осаждение проводника и токопроводящие клеевые ленты. Последний метод особенно привязан к инструменту из смежной области: виниловый режущий плоттер задаёт контур дорожек в клейком проводящем материале, после чего рисунок переносится на гибкую подложку.
Такие цепи имеют иной набор ограничений по сравнению с обычной PCB. Сопротивление дорожек, адгезия к основанию, контактное сопротивление переходов и повторяемость геометрии зависят от конкретного материала и сборки. Для представленных DIY-техник отсутствует единая таблица, по которой можно сопоставить допустимый ток, минимальный зазор, ресурс циклического изгиба и стабильность параметров. Поэтому область применения лежит в макетах, носимой электронике, сенсорных полосах, художественных и учебных устройствах, где механическая форма цепи существенна для работы изделия.
Наиболее содержательная часть подхода связана с растяжимыми e-strip. Гибкую электронную полосу наматывают винтом вокруг растяжимого сердечника. При продольной нагрузке шаг спирали увеличивается, запас длины проводящего пути высвобождается, а деформация металла остаётся существенно ниже, чем при попытке тянуть прямую дорожку. Растяжение принимает на себя геометрия всей сборки: витки разворачиваются и изменяют угол наклона.
Этот механизм подтверждён статьёй Stanley и соавторов, опубликованной в *Scientific Reports* в 2024 году. В работе описаны правила проектирования трёхмерных винтовых электронных полос и продемонстрированы образцы с LED и температурными датчиками для электронного текстиля. Авторы отдельно связывают надёжность с параметрами сердечника, клеевого слоя, геометрией витков и механикой соединений. Именно участки подключения и концевые зоны концентрируют риски: гибкая спираль снижает растягивающую нагрузку на длинном участке трассы, однако разъём, пайка и переход к жёсткому модулю требуют собственной разгрузки.
Для силовых цепей, высокочастотных линий с контролируемым импедансом и серийных изделий самодельные методы не задают достаточного контроля материала и процесса. Их ценность состоит в возможности быстро превратить электрическую трассу в механически податливый элемент конструкции, используя доступные плёнки, клей и режущий инструмент. Винтовая архитектура расширяет этот приём до растяжимых систем, где предел задаётся уже не только медью, но и всей механикой сборки.
