Атомные часы для кубсата держат такт после потери GNSS

Потеря навигации для спутника означает не только отсутствие координат. GNSS часто раздаёт по аппарату точную секунду и опорную частоту: от них живут радиоканалы, синхронные измерения, метки телеметрии и когерентная обработка. Обычный кварцевый генератор продолжит работать, но его накопленная частотная ошибка постепенно превратится в ошибку времени и фазы. Для малого аппарата хочется иметь собственный «маховик» частоты, который можно периодически сверять по GNSS, а в промежутках оставить свободно бежать.

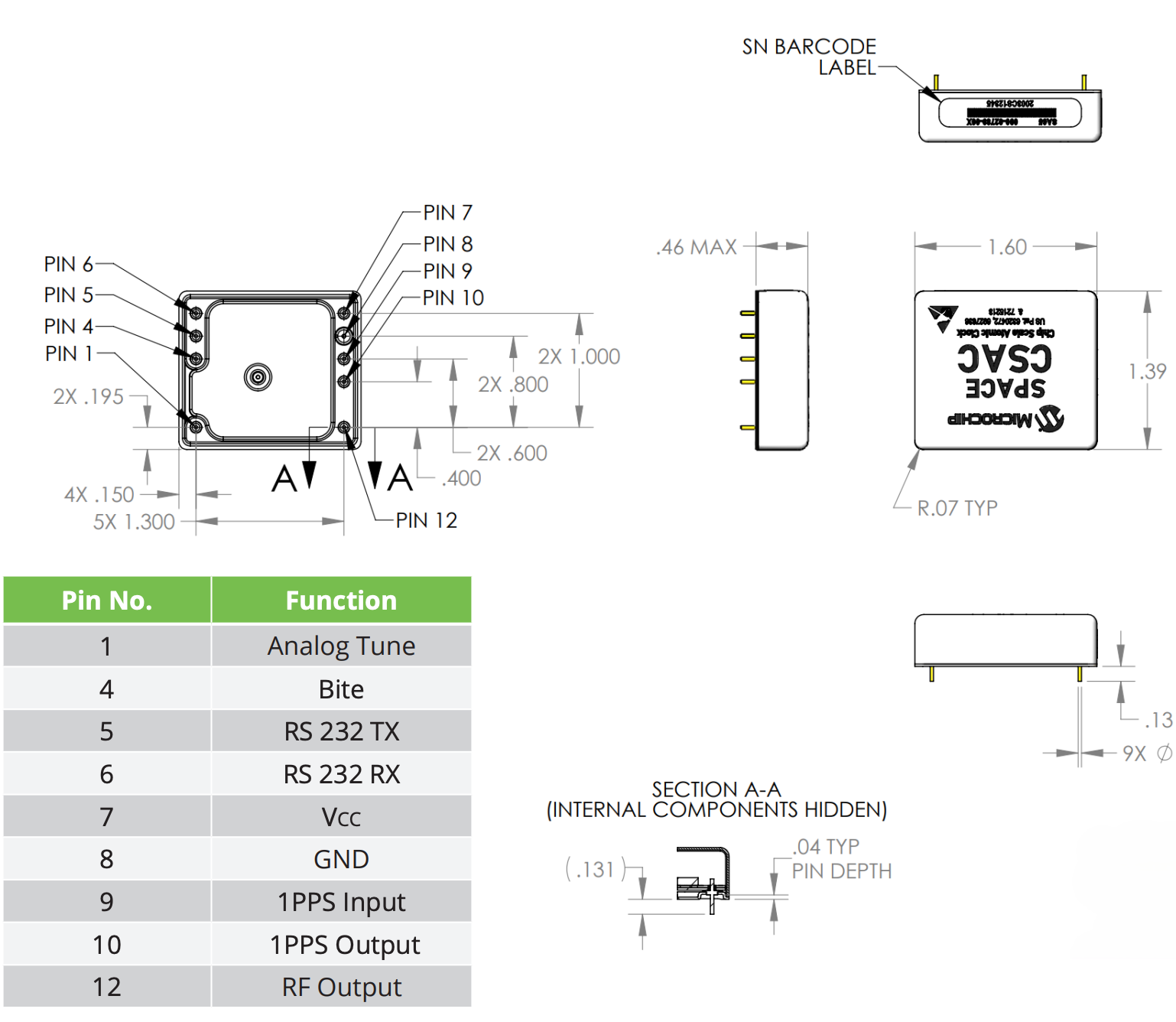

Именно такую роль Microchip отводит Space CSAC-SA65. Модуль 090-02789-007 выдаёт 10 МГц CMOS и 1PPS, принимает внешний 1PPS для калибровки и управляется по последовательному интерфейсу 57.600 бод. Снаружи это корпус 1.60 × 1.39 × 0.45 дюйма, около 16.4 см³, массой менее 35 г. Питание 3.3 В; заявленное потребление в рабочем режиме — менее 120 мВт.

Смысл этой коробки не в том, что она сама знает UTC. Внутри атомный переход задаёт стабильность частоты, а GNSS-PPS медленно поправляет её долгосрочное положение. После исчезновения спутникового сигнала 10 МГц и секунды продолжают опираться на локальный атомный резонанс. При возврате GNSS контур снова может убрать накопившееся расхождение. Так получается компактная архитектура holdover: внешний сигнал задаёт долгую шкалу, атомный генератор закрывает короткие и средние интервалы.

Для этого размера заявленные параметры выглядят серьёзно. Allan deviation указана как 3×10⁻¹⁰ на интервале усреднения 1 с, 1×10⁻¹⁰ на 10 с и 1×10⁻¹¹ на 1000 с. У 10-МГц выхода заявлен фазовый шум ниже −50 dBc/Hz на отстройке 1 Гц и ниже −128 dBc/Hz на 1 кГц. Частоту можно подстраивать цифровым словом в диапазоне ±1×10⁻⁶ с разрешением 1×10⁻¹²; после отключения на 48 часов указан retrace не хуже ±5×10⁻¹⁰.

Интерфейс здесь требует аккуратности при разводке. 10 МГц — CMOS-сигнал 0–3.0 В, нормированный на нагрузку 1 МОм, а не готовый синусоидальный выход 50 Ом для коаксиального тракта. Последовательный интерфейс назван RS-232 по протоколу, однако электрические уровни тоже CMOS 0–3.0 В. Для обычного COM-порта понадобится преобразователь уровней.

Космическая редакция SA65 отличается заявленной стойкостью к полной накопленной дозе более 30 krad(Si) при гамма-облучении кобальтом; производитель указывает изменение частоты менее 5×10⁻¹⁰. В протонных тестах на 64 и 120 МэВ до суммарного флюенса 1×10¹¹ протонов/см² все зафиксированные события восстанавливались перезапуском питания. Рабочий диапазон расширен до −40…+80 °C. При этом компонент описан как COTS-изделие на radiation-tolerant коммерческих компонентах и сборке IPC-610 Class 2; автоматически считать его полностью квалифицированным для любой орбиты нельзя.

«Атомная точность» здесь также не равна вечному UTC без антенны. Allan deviation характеризует шум частоты на заданных интервалах, а ошибка часов в holdover зависит ещё от начального frequency offset, температурного профиля и старения. Microchip приводит типовой месячный drift менее 9×10⁻¹⁰ после 30 суток непрерывной работы и типовой годовой менее 1×10⁻⁸. Эти цифры помогают проектировать петлю дисциплинирования, но реальное расхождение времени конкретного аппарата потребует расчёта и испытаний в его тепловом цикле.

Публичных независимых измерений фазового шума, ADEV и радиационной стойкости именно Space CSAC-SA65 пока нет: приведённые характеристики являются спецификациями Microchip. Однако сам компонент уже переводит привычную GPSDO-идею — внешний PPS плюс хороший свободный генератор — в масштаб и энергобюджет малого спутника.
