SnV-центр в алмазе вывел одиночный фотон в чиповый волновод

Исходную алмазную пластину, имплантированную оловом, пришлось сточить с сотен микрометров до слоя толщиной в сотни нанометров. В этом тонком слое сформировали нанобим со SnV-центрами и подвели его к планарному волноводу из оксида алюминия на подложке Al2O3/SiO2. Плавный dual-taper-переход должен забрать свет дефекта из алмаза и направить его в чип, вместо того чтобы ловить редкие фотоны объективом над криостатом.

Именно этот переход превращает спиновый кубит из изолированной спектроскопической системы в возможный узел сети. Электронный спин SnV-центра хранит квантовое состояние, а одиночный фотон способен вынести информацию в оптическую линию к другому модулю. В препринте arXiv:2606.18711 авторы подтверждают ключевой фотонный узел: излучение SnV направлялось в волновод во всех оптически активных изготовленных устройствах.

Стык, который выпускает свет дефекта на чип

SnV выбран вместо привычного для алмазных экспериментов NV-центра из-за более удобного оптического сопряжения. Центр с атомом олова обладает инверсионной симметрией; она должна уменьшать чувствительность оптического перехода к шуму зарядовой среды. Для фотонной сети это существенное свойство: два удалённых центра должны выдавать достаточно похожие фотоны, чтобы их можно было интерферировать и использовать для запутывания.

Спин управляют лазером, СВЧ и радиочастотой

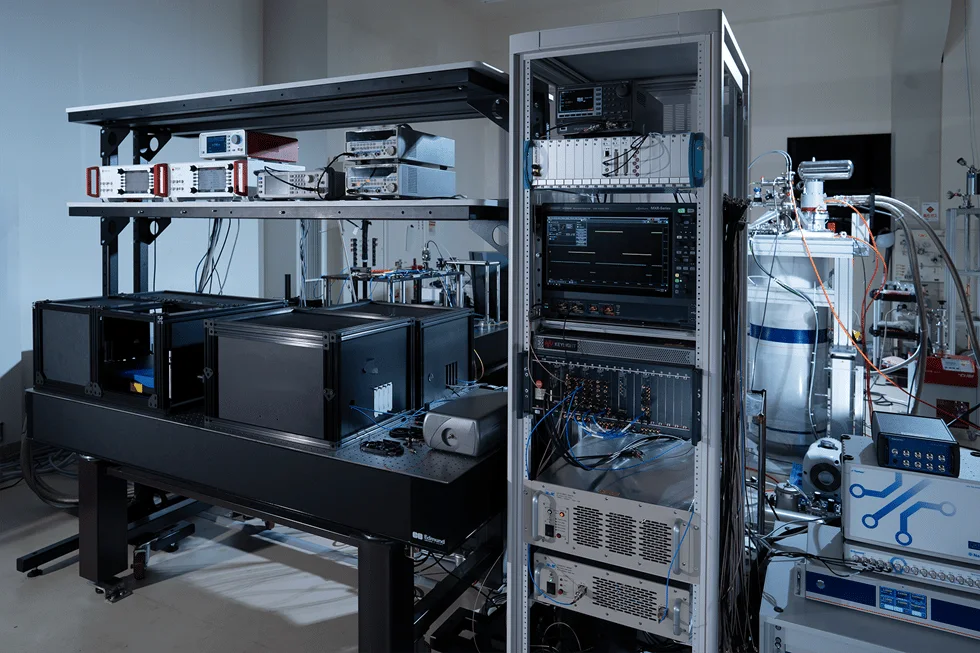

Полный стенд пока совсем не похож на самостоятельный чип. Модуль работает при 1.55 K в криостате, лазеры готовят и считывают состояние, однофотонный детектор регистрирует свет, а FPGA-контроллер синхронизирует оптические, СВЧ- и радиочастотные последовательности. Fujitsu показывает Rabi-осцилляции электронного спина и частотные калибровки электронного и ядерного спинов: алмазный элемент здесь уже управляется как квантовое устройство, а не только светится в фотонной лаборатории.

Самая трудная часть обещания о масштабировании ещё впереди. Показан один модуль, а оптического соединения двух модулей и генерации межмодульного запутывания партнёры не демонстрировали. Не раскрыты также времена когерентности T1 и T2, точности вентилей, ошибки подготовки и считывания, потери волновода и вероятность успешного фотонного соединения. Без этих величин нельзя оценить темп будущей сети.

Фотонный порт есть, сети модулей пока нет

Тем не менее инженерный жест здесь красивый и конкретный: хрупкий квантовый дефект, которому обычно нужен сложный оптический стол, физически подвели к литографированному световоду. Алмаз всё ещё требует глубокой криогеники и большого внешнего стека управления, но его фотонный порт уже помещается на схему. Если такие порты удастся воспроизводимо соединять между модулями, масштабирование квантового железа станет задачей фотонной коммутации, потерь и совпадения спектральных линий.
