Десятки SiPM-каналов научили принимать общий триггер за 120 нс
Тонкое сцинтилляционное волокно даёт короткую вспышку, когда его пересекает частица. Свет делится между кремниевыми фотоумножителями, и каждому каналу приходится отличить этот след от тёмных срабатываний, оптической перекрёстной засветки и соседних вспышек. В трекере FIT для программы HERD решение должно родиться сразу на группе модулей: сохранить событие или отбросить его ещё на уровне триггера.
Одна вспышка должна стать общим решением

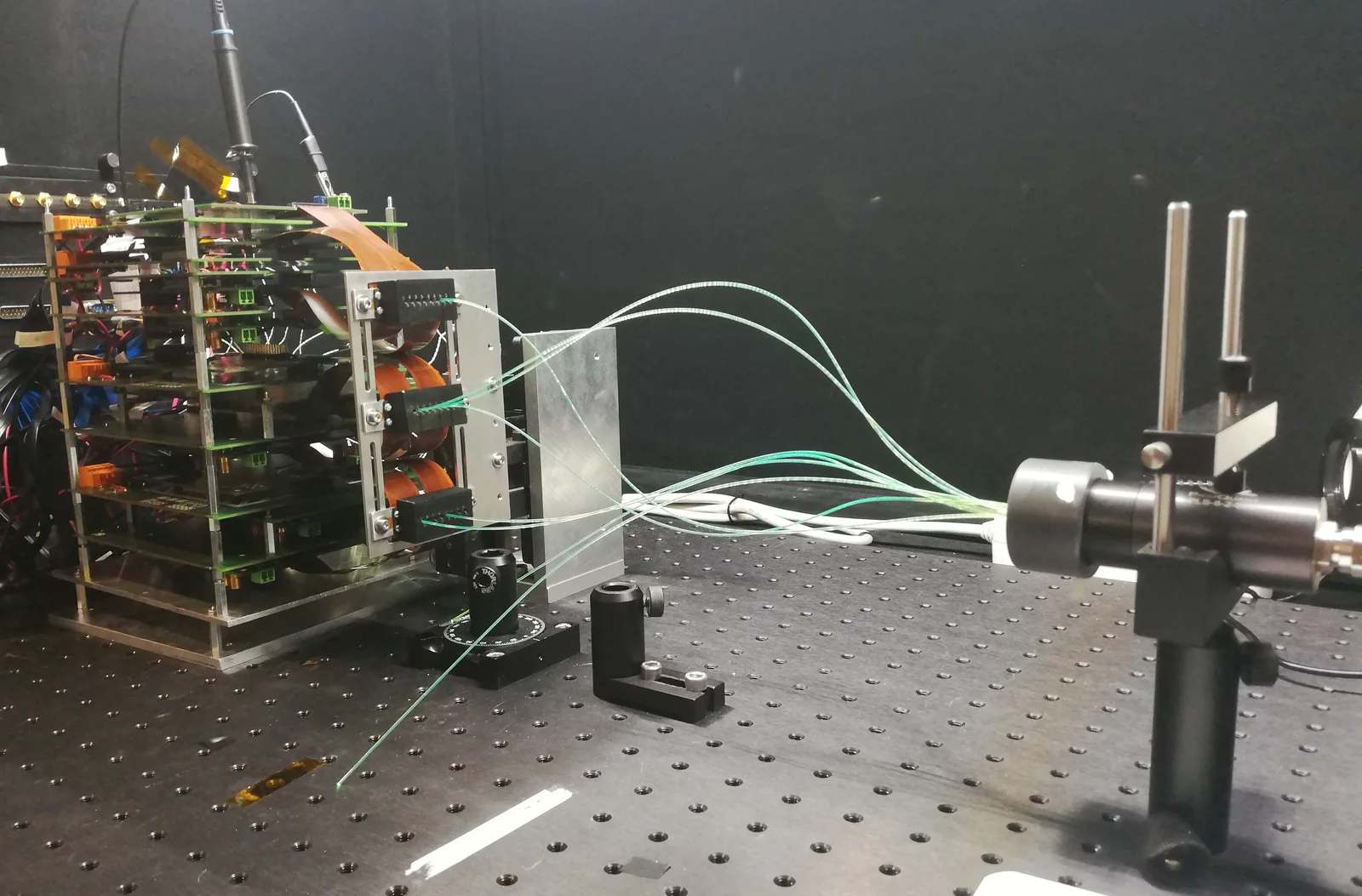

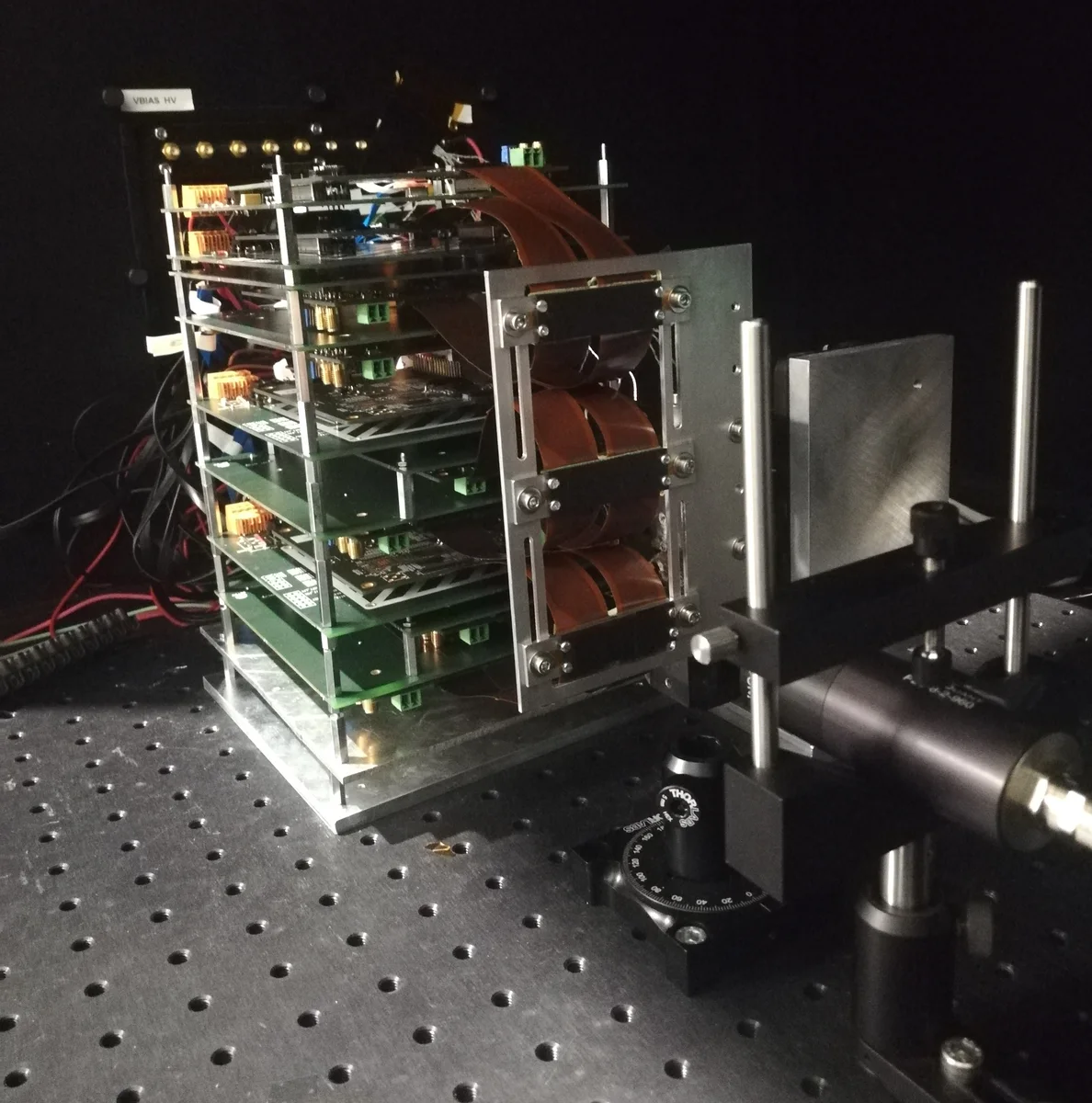

Авторы arXiv:2608.28287 собрали для этого систему вокруг ASIC BETA. Одна интерфейсная плата FIB несёт два таких кристалла. Материнская плата соединяет FIB с FPGA Xilinx ZC706 по кабелям Samtec: FPGA загружает регистры BETA по I²C, принимает цифровые потоки и сводит предтриггеры нескольких ASIC в единый сигнал. В оптическом стенде работали 10 плат с BETA-16 и 14 плат с BETA-64, то есть 48 ASIC в двух конфигурациях.
Смысл этой иерархии раскрывается в момент совпадения. Отдельный SiPM может сработать от собственного шума; одиночный импульс ещё не повод читать весь детектор. Локальный предтриггер сообщает FPGA, что канал увидел кандидата. Та проверяет совпадение между модулями и выдаёт общий вердикт. Авторы оценили задержку внутреннего триггера величиной до 120 нс. Это время относится к формированию решения, не к полному циклу оцифровки и передачи события.
Два диапазона света в одном канале
Сами BETA нужны сразу для двух очень разных уровней света. У них есть независимые ветви высокого и низкого усиления, по 16 настроек усиления в каждой. Встроенный 12-битный Wilkinson АЦП отдаёт 11 бит амплитуды, а последний бит помечает выбранную ветвь. На максимальном высоком усилении разделённые пики отдельных фотоэлектронов видны примерно до 20–25 phe; дальнейшее расширение динамического диапазона получается переключением тракта и относительной калибровкой. Авторы приводят диапазон до 8000 phe для своей связки SiPM и считывания, однако это результат конкретной процедуры, а не паспортная цифра для любого датчика.
Проверка шумом оказалась жёстче красивой блок-схемы. Использовались три массива Hamamatsu S13552-10, по 128 SiPM в каждом; в каждом SiPM размещено 3749 микропикселей 10×10 мкм. Средняя оценка optical crosstalk составила около 14%. Для окна совпадения 380 нс простая модель предсказывала 6.1 ложного общего срабатывания в секунду, эксперимент дал 1.458 ± 0.016 событий/с. Расхождение авторы объясняют грубостью модели: она назначала одинаковую частоту всем каналам и приближённо задавала окно совпадения.
Ложные совпадения проверяют всю архитектуру
Задержка триггера в сотни наносекунд не отменяет другого ограничения. В измерении распределения шумовых триггеров dead time считывания составил 92.5 мкс. Значит, быстрая FPGA-реакция решает задачу согласования множества входов, а допустимый поток событий всё ещё задаётся временем, на которое оцифровка и передача занимают систему. Полная оптическая калибровка пока выполнена лишь для выбранных каналов BETA-16; BETA-64 перед beam test в основном прошли проверку регистров и настройку.
Именно поэтому эта работа интереснее очередной платы для SiPM. Она показывает детектор как распределённый прибор, где аналоговые вспышки, пороги ASIC, кабели, FPGA и статистика случайных совпадений должны сложиться в одно решение в пределах физически полезного времени.
Источники и проверка: препринт «Development, Configuration and Performance Characterization of a Scalable BETA ASIC-Based Readout System for Multi-Channel SiPM Detectors», arXiv:2608.28287, 28 августа 2026 года, помечен авторами как принятый в JINST; архитектура самого BETA и ранние измерения также описаны в статье Nuclear Science and Techniques «Low-power SiPM readout BETA ASIC for space applications» 2024 года.
