SiC MOSFET уступает аварию IGBT, чтобы выключатель не взлетел
У силового ключа есть момент, в котором лишняя скорость становится угрозой. Контакт механического автомата разводит дугу и гасит ток своей физикой. Полупроводниковый выключатель обрывает ток за десятки наносекунд, и вся индуктивность шин, выводов корпуса и монтажа немедленно требует плату: V = L·di/dt. Выброс летит в ограничитель, возбуждает звон и способен через паразитные ёмкости открыть соседний ключ.
Два транзистора делят ток и тепло

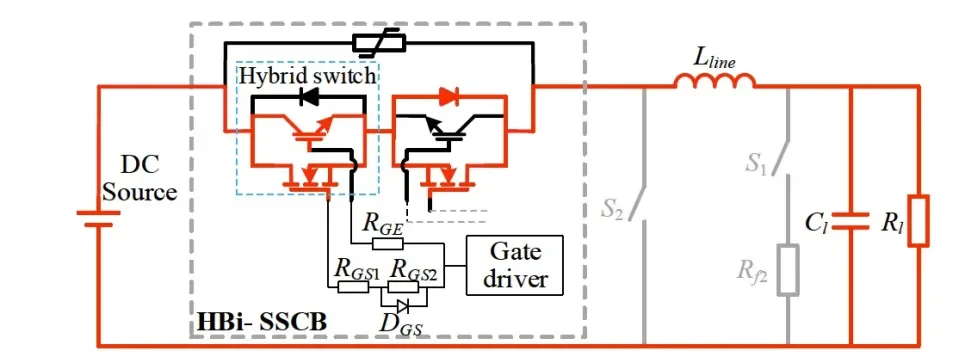

В работе Ju Xue и соавторов для двунаправленного solid-state circuit breaker эту проблему решают гибридным плечом: кремниевый IGBT включён параллельно SiC MOSFET. Два таких ключа, соединённые встречно-последовательно, блокируют напряжение обеих полярностей. SiC здесь нужен для малых потерь в части рабочего диапазона, а крупный IGBT берёт значительную долю тока и тепла. На опубликованной расчётной характеристике при 55 А и температуре перехода 120 °C через IGBT проходит около 38 А.
Красота схемы раскрывается во время аварии. SiC выключают первым; ток на короткое время остаётся в IGBT. Затем закрывается IGBT, чей спад тока заметно медленнее. Паразитная индуктивность видит меньший di/dt, поэтому пиковое перенапряжение и требования к MOV-клампу становятся мягче. Это осознанная плата энергией отключения в IGBT за более спокойную электромагнитную и силовую картину.
Аварийный ток оставляют медленному ключу
Порядок не требует двух независимых драйверов и цифрового контроллера с наносекундным таймером. В разобранной реализации один драйвер обслуживает оба транзистора, а последовательность создают резисторы затвора. У IGBT стоит RGE = 10 Ω. Для SiC один путь выключения использует 10 Ω, а путь включения намеренно заторможен резистором 1 kΩ: IGBT успевает открыть канал раньше. Вторичный разбор приводит характерные времена около 67 нс для выключения SiC и около 670 нс для выключения IGBT; полная методика этих измерений в открытом тексте первичной статьи недоступна.
Такой автомат нельзя переносить как рецепт в LLC, тяговый инвертор или любой произвольный полумост. Задержку определяют ток аварии, тепловая SOA IGBT, индуктивность компоновки, энергия в ограничителе и допустимое время изоляции повреждения. Но сам приём меняет привычную картину wide-bandgap-проектирования. Быстрый SiC способен остаться дорогим точным инструментом внутри ключа, где силовую тяжесть и финальное выключение аварии берёт дешёвый кремниевый транзистор.
Архивная идея с очень современным выводом
Это архивная находка, а не свежий анонс: первичная статья о двунаправленном гибридном выключателе опубликована в материалах IEEE PEAS 2023. Поздний разбор ценен тем, что вытаскивает из конференционной работы инженерную драму, обычно потерянную за словами о КПД и стоимости: иногда лучший способ укротить быстрый ключ — первым убрать его с дороги.
