Между RF-линиями с шагом 0.34 мм не увидели связь выше −100 дБ

Внутри dilution refrigerator два СВЧ-тракта проходят рядом на расстоянии, сравнимом с толщиной дорожки хорошей RF-платы. Шаг между соседними каналами составляет 0.34 мм, длина прогона — 15 см, рабочая полоса — 4–8 ГГц. QTREX сообщила, что при 20 mK crosstalk между проверенными парами каналов не обнаружили выше шумового пола измерительного тракта. Заявленная развязка — лучше 100 дБ.

Это означает, что амплитуда связанного сигнала лежала ниже одной стотысячной исходной по пределу данной установки. Важна именно эта формулировка: опубликован не график, доказывающий точное значение S-параметра глубже −100 дБ, а нижняя граница, заданная динамическим диапазоном измерения. Испытание проводила неназванная квантовая компания в собственном криостате, своими приборами, эталонными кабелями и калибровочными стандартами.

Экран перестаёт принадлежать одному каналу

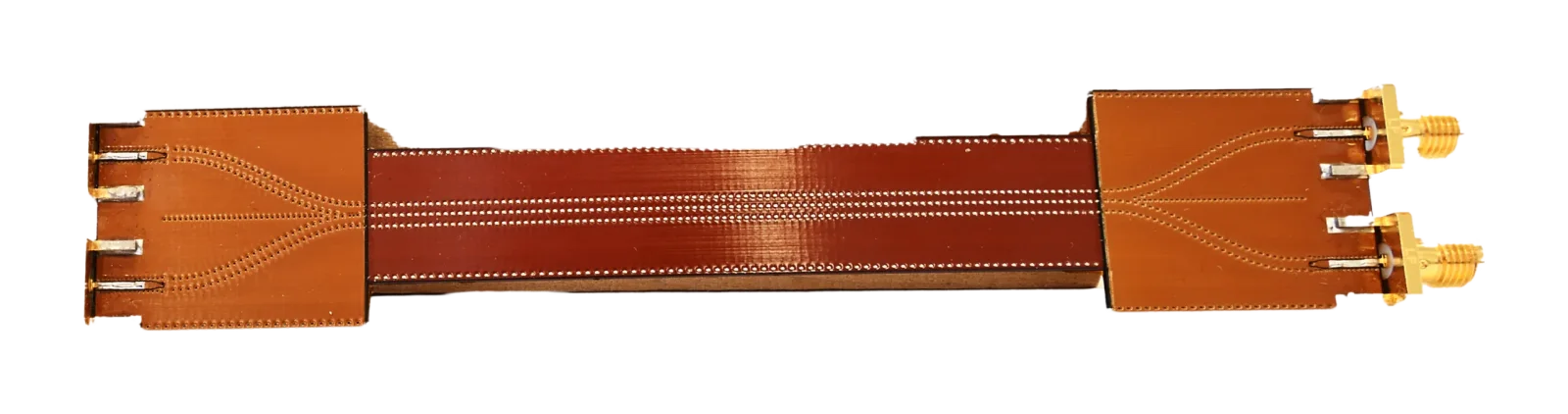

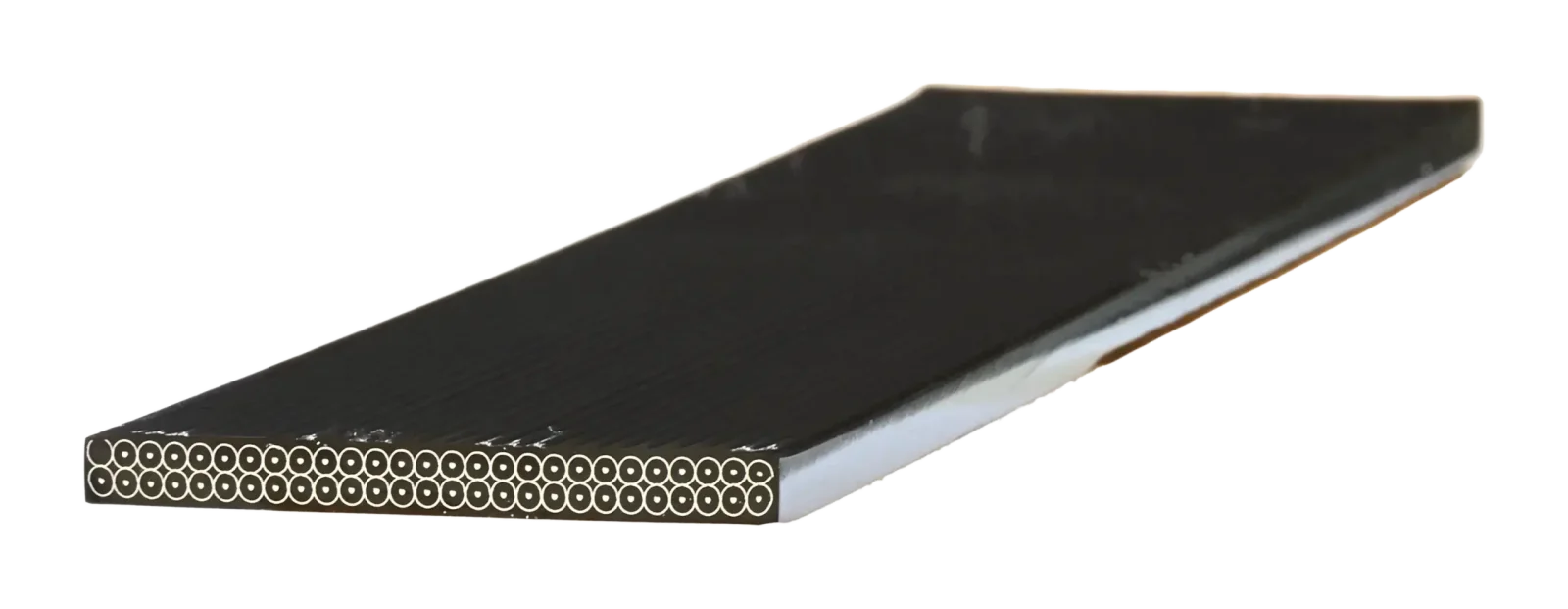

Секрет плотности заявлен в поперечном сечении. Это не пучок отдельных миниатюрных коаксиалов, каждый со своей оболочкой. Интерконнект выращивают как монолитную аддитивную структуру: металлическая стенка между двумя сигнальными каналами одновременно служит их общим экраном и путём возвратного тока. Ряд выглядит как чередование «сигнал — стенка — сигнал», а электромагнитные поля запираются в соседних ячейках.

Такой подход меняет привычную геометрию RF-разводки. Плотно положенные микрополосковые линии начинают видеть поля друг друга, даже если между ними поставить via fence. Здесь каналы изначально рассчитываются вместе с перегородками, как многоканальный волноводный объём. QTREX оценивает плотность примерно в 30 RF-каналов на сантиметр ширины и утверждает, что монолитный узел передаёт к холодной ступени примерно вдвое меньше тепла, чем эквивалентный набор коаксиальных кабелей. Методика теплового сравнения в раскрытии отсутствует.

Что показал криогенный измерительный тракт

Компания также приводит около 1 дБ вносимых потерь на 1 ГГц и около 2 дБ на 6 ГГц при 20 mK, включая разъёмы. Для возвратных потерь заявлено значение лучше 55 дБ в диапазоне 2–15 ГГц. После полного отогрева и второго цикла охлаждения параметры воспроизвелись; изгиб и вакуумное воздействие, по заявлению QTREX, заметно их не изменили. Без исходных S-параметров, схемы оснастки, параметров калибровки и бюджета неопределённости эти числа нельзя превратить в воспроизводимую спецификацию.

Однако сама инженерная идея остаётся сильной и без рекламного сравнения с «лидером рынка». В криогенных системах каждый новый канал приносит сразу две проблемы: RF-связь с соседями и теплопроводящий путь к самым холодным ступеням. Общая экранирующая стенка позволяет уплотнить каналы без размножения металлических оболочек. Для квантовых установок с сотнями и тысячами управляющих линий это может оказаться способом уменьшить кабельный хаос ещё на уровне электромагнитной топологии.

Плотность каналов против теплопритока

Пока это следует читать как детально описанное заявление производителя, приложенное к форме 6-K в SEC, а не как установленный независимый рекорд. Имя испытательной организации не раскрыто, сырые данные не опубликованы. Но физическая ставка понятна уже сейчас: иногда для подавления взаимного влияния линий нужно перестать проектировать их по одной и построить вокруг них общую металлическую архитектуру.
