Робот заставил пластик для телескопа показать, куда уходит луч

Вакуумное окно криогенного приёмника выглядит почти обидно простым: лист полимера отделяет комнатный воздух от холодных ступеней телескопа. Через него должен пройти слабый миллиметровый сигнал далёкого неба. Тепловому инфракрасному излучению, напротив, желательно остаться снаружи. Именно поэтому в таких системах живут HDPE, PTFE, нейлон и вспененные полимеры.

Проблема начинается с вопроса, на который обычный S21 между двумя рупорными антеннами отвечает плохо. Если после образца в главном луче стало меньше мощности, где она оказалась? Материал мог её поглотить и нагреться. Мог развернуть волну в широкий угол, откуда она подсветит тёплые внутренние поверхности, попадёт в боковые лепестки и испортит шумовой баланс. Для чувствительного CMB- или субмиллиметрового инструмента это разные физические сценарии.

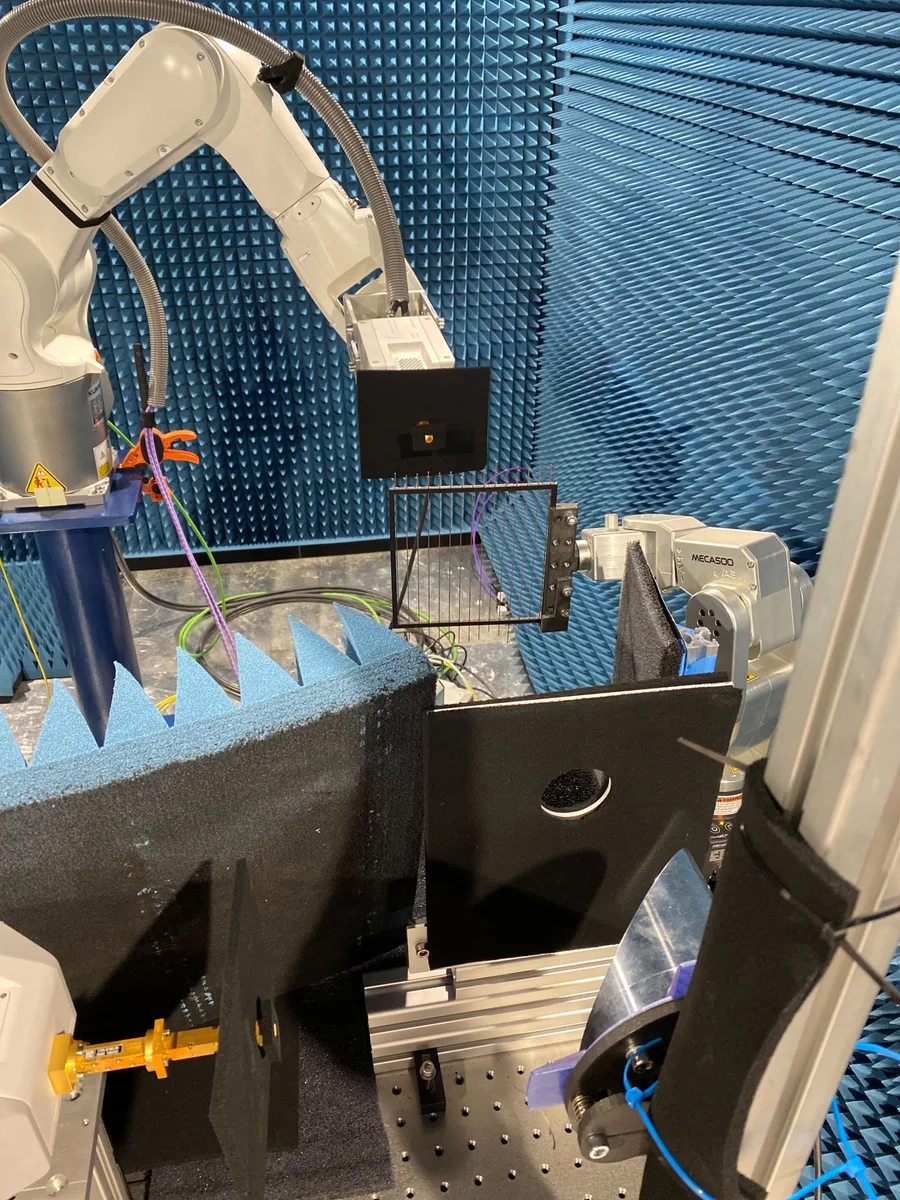

Miranda Eiben с коллегами построили установку, которая наблюдает именно траекторию ушедшей мощности. Передающая и приёмная головки Rohde & Schwarz ZNA26A с J-band расширителями работают в свободном пространстве на 220–330 ГГц. Образец держит шестикоординатный робот MECA-500, вторую головку возит KUKA KR 6 R900-2. Получается измерительный вариант тёмного поля: главный луч проходит через пластик, а робот ищет слабое поле вокруг него и строит угловую карту рассеяния.

Один подробный проход охватывал азимут от −15° до +79° и возвышение ±12° с шагом 0.25°. После каждого перемещения система ждала 0.2 с; полный растр занимал около девяти часов. На картах авторы показывают динамический диапазон до −80 dB. Такая геометрия сама стала главным прибором работы: она позволяет увидеть, является ли «потеря» материала исчезнувшей энергией или всего лишь светом, сбитым с оси.

У массивных HDPE, PTFE и nylon 6/6 заметного широкоуглового рассеяния почти не нашли; общую структуру ниже 40° авторы связывают с дифракцией на краю образца. Фрезерованный nylon 6 повёл себя иначе: параллельные канавки высотой порядка 10 мкм дали направленное рассеяние. На частотах с миллиметровой и субмиллиметровой длиной волны такая машинная текстура уже работает как слабая дифракционная структура.

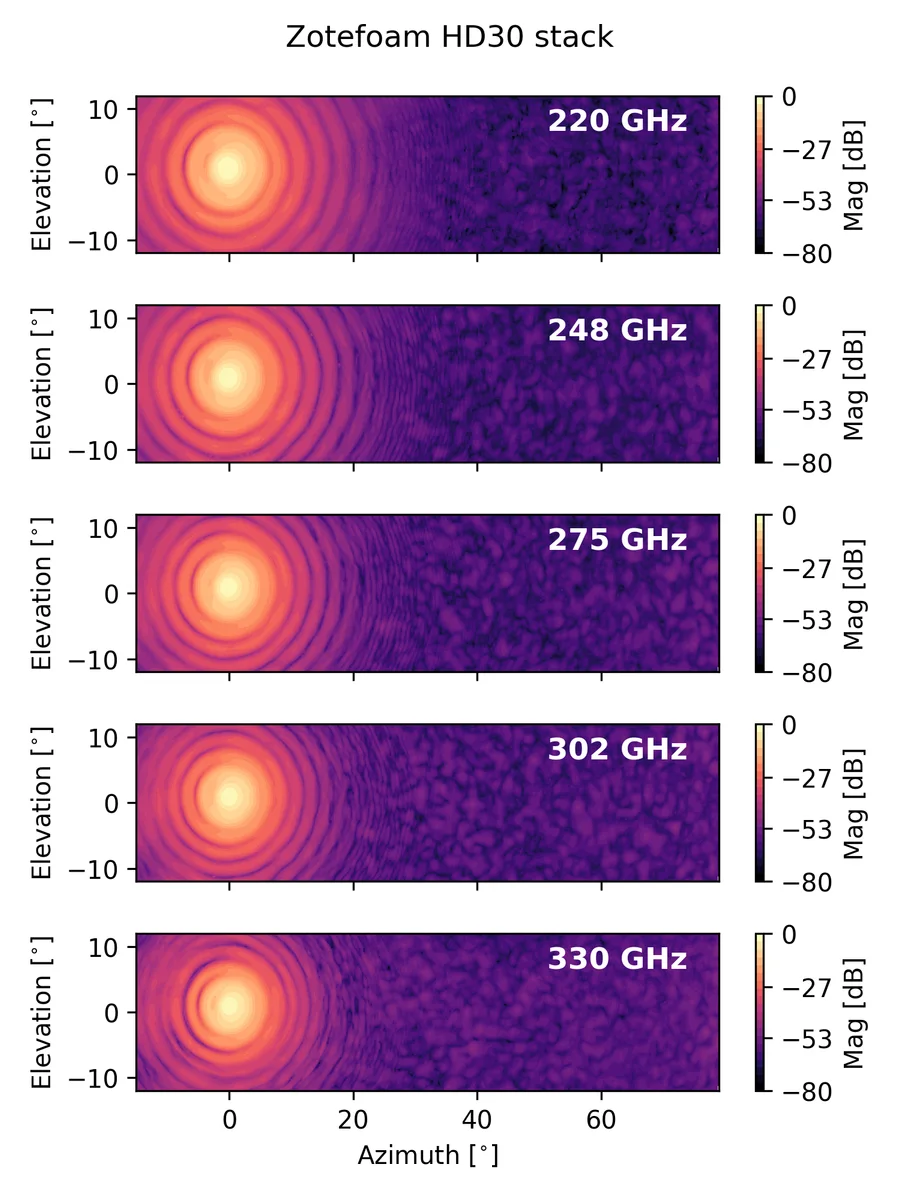

Самый выразительный результат дали девятислойные стеки Zotefoam HD30 и LD24. Каждый состоял из листов 16×16 см толщиной 3 мм, разнесённых примерно на 3 мм. В обоих случаях появился избыток рассеянной мощности по всему диапазону VNA. Авторы связывают его с ячейками пены порядка 400 мкм: параметр πd/λ лежит между 0.92 и 1.38, то есть структура попадает в режим рассеяния Ми. Пена сохраняет нужные тепловые свойства, но её микрогеометрия становится видимой для миллиметровой оптики.

Передачу шире по частоте исследовали отдельным терагерцовым спектрометром TOPTICA TeraScan, рассчитанным на 70–1400 ГГц. Это измерение дополняет угловые карты, однако не заменяет их: оно показывает ослабление по оси, роботизированный VNA показывает часть света, ушедшую в сторону. Полный энергетический баланс одиночным сканом пока не закрыт: авторы интегрируют ограниченную угловую область и допускают однородность рассеяния, что для канавок нейлона может нарушаться.

Работа пока опубликована как препринт arXiv:2608.18793. Но сама измерительная идея уже полезна для RF-инженерии: материал на пути волны следует описывать не только εr, loss tangent и S21. У него есть поверхность, внутренняя структура, край, угловая диаграмма рассеяния и собственное место в тепловой картине прибора.
