Два терагерцовых лазера стали друг другу гетеродином, микшером и детектором

У лазера с резонатором Фабри—Перо длина полости около 4 мм обычно задаёт почти скучную величину: расстояние между продольными модами. В этих терагерцовых квантово-каскадных лазерах оно составляет примерно 9 ГГц. Но нелинейность активной среды через четырёхволновое смешение связывает моды в частотную гребёнку, а электротермическая настройка способна резко изменить её рисунок: лазер начинает выдавать каждую вторую или каждую третью резонаторную моду. Авторы arXiv:2608.13036 превратили это свойство в переключаемый двухгребёночный тракт.

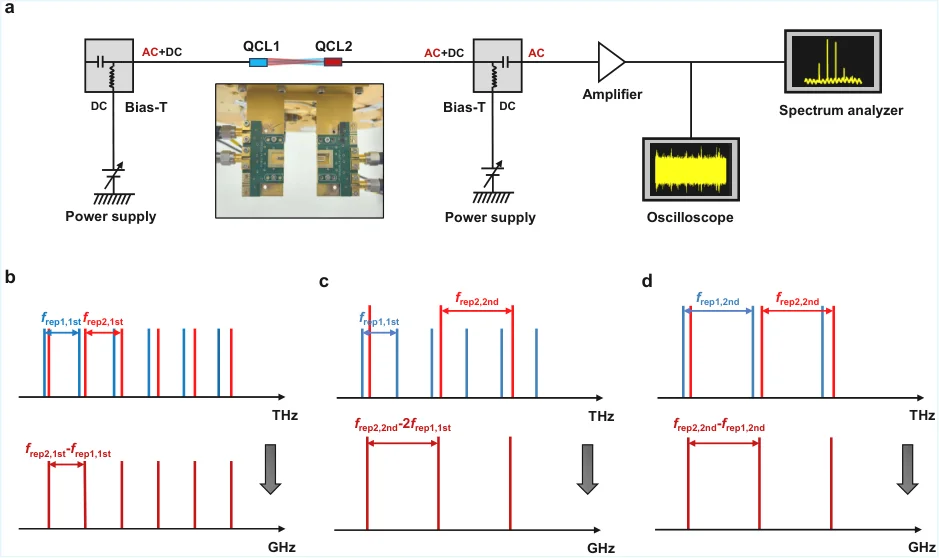

В установке стоят два отдельных квантово-каскадных лазера — QCL1 и QCL2, лицом друг к другу на Y-образном холодном пальце. Каждый лазер можно перевести током и температурой между фундаментальным, вторым и третьим гармоническими режимами гребёнки. Показаны пары основная–основная, основная–вторая гармоника, вторая–вторая и вторая–третья гармоники. Речь идёт о гармонической частоте повторения гребёнки — кратной межмодовому интервалу резонатора, — а не об оптическом удвоении либо утроении несущей THz-частоты.

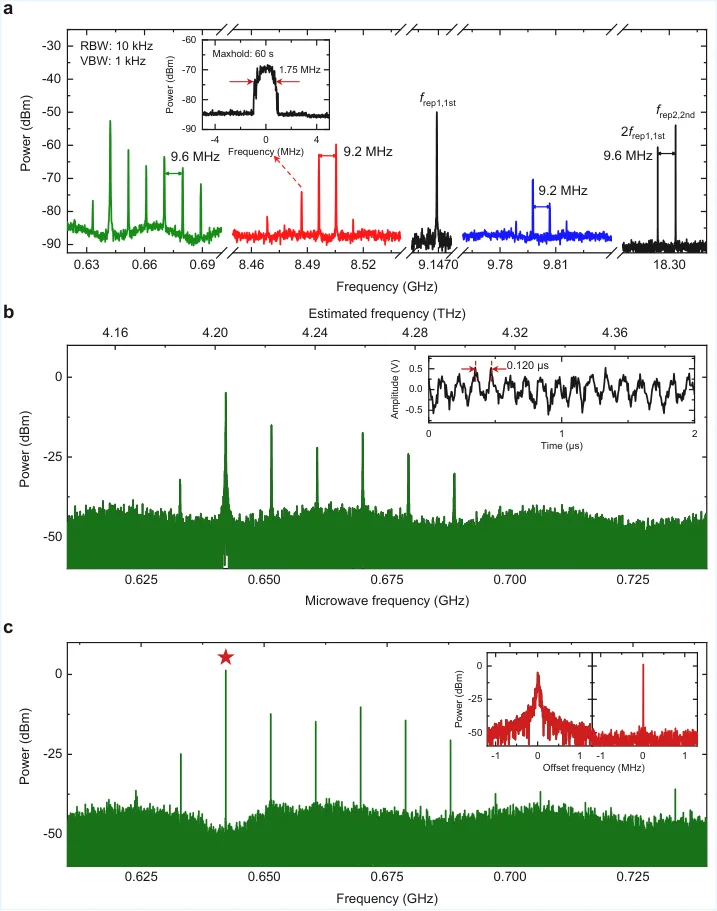

Именно смешанные состояния делают схему похожей на коробку передач для спектра. В режиме основная–вторая гармоника один QCL имел межмодовое биение 9.1469 ГГц, другой — 18.303 ГГц. Для взаимно соответствующих линий важна разность второго значения и удвоенного первого, поэтому THz-гребёнки дают биения порядка 9 МГц в RF. Авторы отмечают небольшой дрейф между несинхронными измерениями: расчёт по приведённым частотам биений даёт около 9.2 МГц, на одном из спектров указан шаг около 9.6 МГц. При двух гребёнках второго порядка частоты 18.216 и 18.303 ГГц дают уже 87 МГц. Для комбинации второго и третьего порядка эффективный шаг доходит примерно до 300 МГц.

Так меняется не только положение RF-линий, но и масштаб, с которым оптическая ось проецируется вниз. Это полезно там, где один режим нужен для плотной спектральной сетки, а другой — для более разнесённых линий и быстрого чтения. В режиме смешанных гармоник цифровая фазовая коррекция MS-EKF расширила восстановленную оптическую полосу со 110 до 201 ГГц. Это результат обработки свободно бегущего сигнала, а не мгновенная полоса, гарантированная самим железом.

Самая красивая часть тракта спрятана в QCL2. Быстрое, пикосекундное восстановление носителей позволяет ему реагировать на падающее излучение QCL1 и извлекать многогетеродинный радиочастотный сигнал прямо из своего электрического вывода. Отдельный быстрый THz-детектор из схемы убран. Кристалл с импедансом около 20 Ом подключён к специально разведённой плате с 50-омными микрополосковыми линиями, затем сигнал проходит через 30-дБ малошумящий усилитель к анализатору и осциллографу на 40 млрд отсчётов в секунду.

Компактность здесь относительна: эксперимент требует двух QCL, токовых источников, цепи разделения постоянного тока и ВЧ, RF-тракта и криоохладителя. Основные результаты сняты при температуре теплоотвода 16 K, хотя холодильник способен дойти до 6 K. Авторы пока не показали измерение спектра конкретного вещества. Сам принцип уже меняет привычную архитектуру: лазерная пара одновременно формирует THz-гребёнки, гетеродинирует их и создаёт RF-выход, причём передаточное отношение выбирается переключением внутреннего нелинейного режима.

Источники и статус: первичный препринт arXiv:2608.13036 «Reconfigurable Terahertz Multi-Harmonic Dual-Combs», версия v1 от 13 августа 2026 года; полный текст и экспериментальные данные доступны в HTML-версии arXiv:2608.13036v1. Работа опубликована как препринт.
