Домашняя консоль управления РБМК как реконструкция человеко-машинного интерфейса SKALA
Домашний стенд Chornobyl Family воспроизводит работу оператора через короткие цифровые команды, физические кнопки, ламповую индикацию и распечатки на матричном принтере. Вместо огромной мнемосхемы блочного щита карта активной зоны выведена на монитор. Проект показывает, как интерфейс с сотнями сигналов превращал вычислительную систему мониторинга в последовательность строго заданных действий.
Chornobyl Family показал работающую домашнюю реконструкцию операторской консоли, связанной с системой SKALA на реакторах РБМК. В стенде физическая панель служит интерфейсом к модели технологического процесса: оператор набирает цифровые коды, вызывает параметры, работает с уставками и запускает предусмотренные сценарии контроля. Результат выводится на индикаторы, экранную схему и матричный принтер.
Главная инженерная ценность проекта лежит в реконструкции рабочего процесса, где компьютер не скрыт за универсальным графическим интерфейсом. Команда здесь одновременно задаёт адрес данных и тип операции. Такой подход уменьшает число органов управления, но перекладывает часть нагрузки на процедуру: код требуется помнить, правильно вводить и подтверждать в нужной последовательности. Для промышленной установки с большим числом измеряемых величин это был способ дать персоналу доступ к расчётам и диагностике через надёжный, формализованный и легко журналируемый канал.
Историческая SKALA предназначалась для централизованного мониторинга РБМК-1000, расчётов и логического анализа состояния оборудования для операторов. В материалах МАГАТЭ упоминается регистрация нескольких сотен аналоговых и дискретных параметров с минимальным циклом 1 с. Система выдавала показания по запросу, фиксировала отклонения и формировала распечатки. Приписывать ей самостоятельное прямое управление всеми исполнительными механизмами реактора было бы некорректно: подтверждённая роль SKALA относится прежде всего к сбору данных, диагностике и поддержке операторских решений.

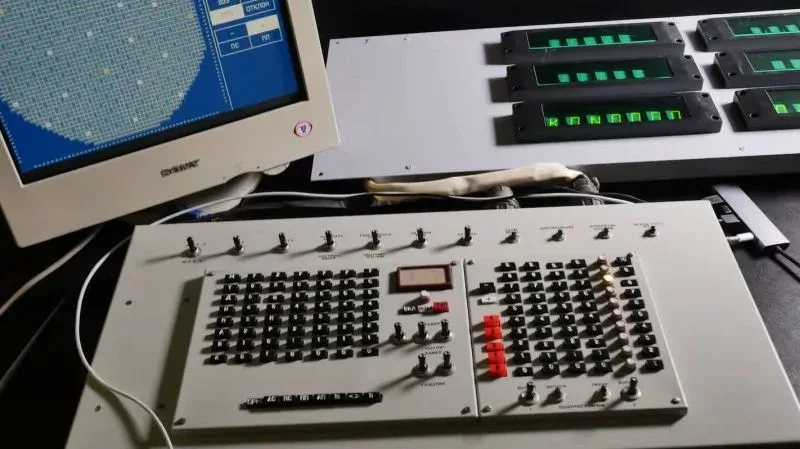

Домашний стенд переносит эту логику в современную электронику. Авторы сообщают об использовании ESP32, GPIO-расширителей и драйверов светодиодной индикации; физическая панель содержит кнопки, лампы и органы управления, а события могут документироваться на матричном принтере. Карта активной зоны отображается на мониторе. Такое решение заметно сокращает объём механики и проводки по сравнению с полноразмерной мнемосхемой блочного щита, однако меняет характер взаимодействия: экран способен показывать состояние плотнее и гибче, тогда как большая физическая схема давала постоянную пространственную привязку параметров к объекту.
Проект не заявляет доказанной аппаратной или программной совместимости с исторической SKALA. Оригинальные схемы, прошивки и результаты побитовой верификации публично не представлены. Поэтому стенд следует рассматривать как функциональную реконструкцию HMI и типовых операторских процедур. В этом качестве он особенно интересен сочетанием дискретной индикации, кодового ввода, журналирования и модели процесса: инженерные решения интерфейса становятся видны на уровне проводки, сигналов и регламента действий, а не только в виде экранной симуляции.
