800 В → 6 В: QPT ведёт силовой преобразователь в RF-диапазон

Шесть вольт при мощности 5 кВт означают ток около 833 А. На таком уровне последние сантиметры между преобразователем и нагрузкой становятся электромагнитной конструкцией: индуктивность шинопровода даёт выбросы при скачке тока, сопротивление съедает напряжение, а тепло приходится выводить из выводов, меди и корпуса. Входные 800 В при этом выглядят почти спокойной частью задачи: идеальный средний входной ток составил бы лишь 6.25 А.

Отраслевая издательская сеть 2b Publishing сообщила о qMicroModule IBC компании QPT, которому приписывают прямое преобразование 800 В в шину около 6 В мощностью примерно 5 кВт. Описанная архитектура делит вход между двумя последовательно включёнными модулями, так что на каждый приходится около 400 В. Такой ход открывает путь к доступным 650-вольтовым GaN-ключам, хотя публичной схемы пока нет: нельзя проверить балансировку напряжения между модулями, соединение вторичных цепей и способ распределения сотен ампер на выходе.

Два модуля делят 800-вольтовый вход

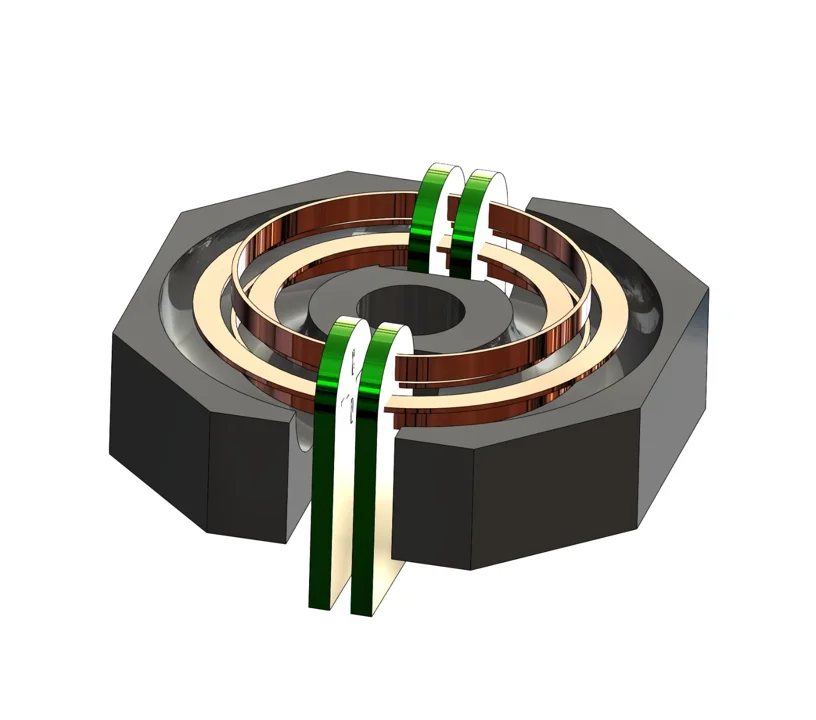

Дерзость замысла задаёт частота. QPT приписывают жёсткую коммутацию GaN на нескольких мегагерцах, высокочастотный изолирующий трансформатор ZEST, сеть возврата части энергии переключения и управление каждым циклом. При 2 МГц один период занимает 500 нс; фактическую частоту устройства компания публично не назвала. Смысл такого режима состоит в том, чтобы передавать энергию малыми порциями настолько часто, что трансформатор, выходной фильтр и контур регулирования могут резко уменьшиться вместе.

У быстрого преобразователя появляется ещё один системный аргумент. Ёмкость на шестивольтовой шине обычно держит напряжение, пока регулятор замечает скачок потребления GPU и добавляет ток. Если силовой каскад действительно корректирует режим каждый цикл, он способен раньше подхватить провал либо остановить передачу энергии при аварии. QPT связывает это с сокращением накопительной ёмкости на выходе. Такое обещание зависит от задержек измерения и управления, допустимого выброса напряжения, индуктивности шины и алгоритма защиты; без осциллограмм переходных процессов его нельзя считать измеренным результатом.

Частота пытается убрать магнитные компоненты и конденсаторы

Именно здесь силовой преобразователь начинает напоминать RF-узел. На мегагерцах межобмоточная ёмкость трансформатора создаёт common-mode токи, индуктивность монтажа определяет форму фронта, а изоляция должна переживать быстрые изменения напряжения тысячи раз в секунду. Снижение объёма магнитных компонентов покупается усложнением компоновки, экранирования, драйверов и контроля EMC. Устройство с впечатляюще малым трансформатором легко проиграет в реальной стойке, если его помехи потребуют крупного фильтра или металлического экрана.

У QPT есть публичный технологический предшественник: стенд MicroDyno с жёстко коммутируемым GaN-приводом двигателя на 1 МГц и внутренними высокочастотными измерениями тока и напряжения. Это показывает, что компания уже работала с мегагерцевыми фронтами на реальном силовом железе. Изолированный преобразователь 800 В → 6 В создаёт иной набор рисков: трансформаторную изоляцию, вторичную цепь на сотни ампер, потери синхронного выпрямления и энергию аварийного режима.

Мегагерцы переносят задачу в область EMC и компоновки

Публичных данных по qMicroModule пока почти нет. Не опубликованы КПД и тепловые карты, частота коммутации, осциллограммы VDS и IDS, объём магнитных компонентов, результаты EMI-испытаний, аварийные тесты и независимая демонстрация 5 кВт. На сайте QPT также не нашлось отдельной страницы продукта или первичного пресс-релиза. Поэтому qMicroModule следует читать как заявленную архитектуру, а не как готовый измеренный источник питания. Если заявка подтвердится осциллограммами и тепловыми данными, шестивольтовая шина у GPU получит преобразователь, спроектированный с дисциплиной радиочастотного тракта.
