Для 200-Вт QPD2562L выпустили нелинейную load-pull-модель с учётом саморазогрева
Мощный транзистор в выходном каскаде передатчика не получает нагрузку «по умолчанию»: её рисует выходная согласующая цепь. На частотах в несколько гигагерц эта цепь должна привести кристалл к нужному комплексному импедансу при конкретных смещении, уровне возбуждения и температуре. Иначе меняются компрессия, выходная мощность, усиление и КПД.
Модель для нагрузки, которую видит кристалл

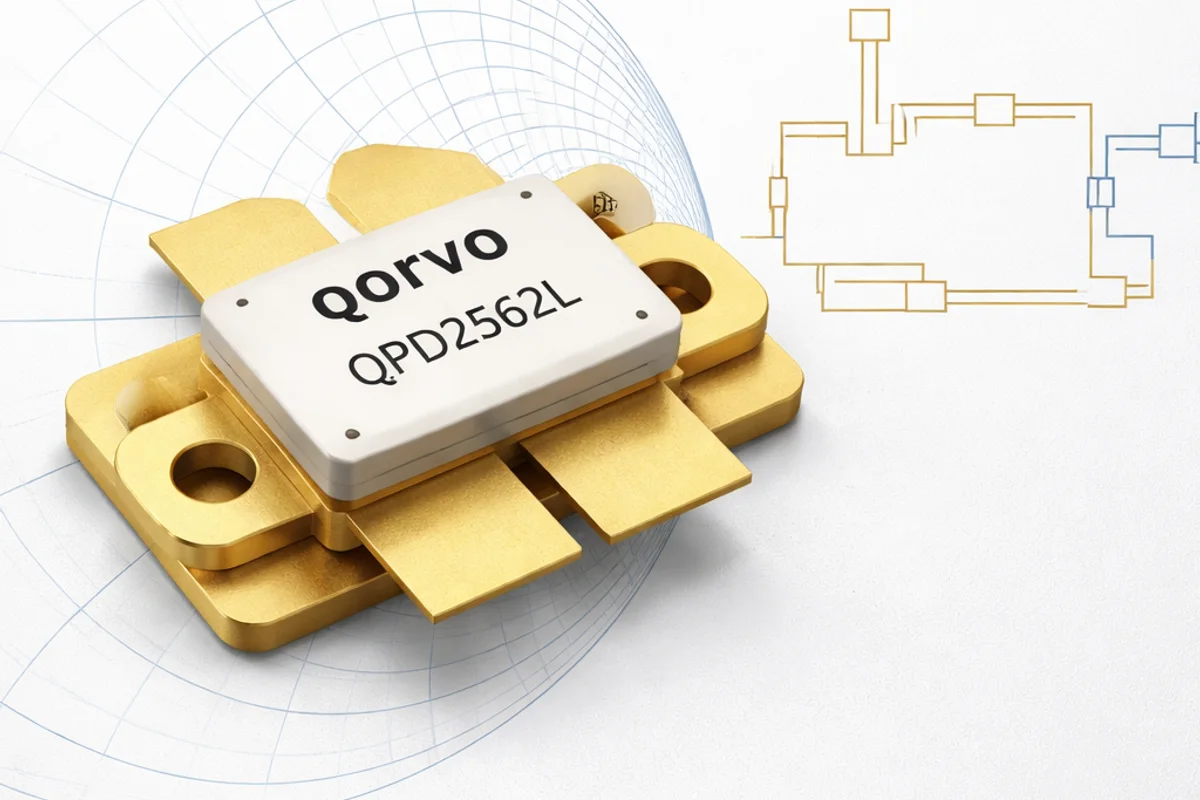

В библиотеку Modelithics Qorvo GaN Library v26.5.11 добавили HMT-QOR-QPD2562L-001 — нелинейную модель дискретного GaN-on-SiC HEMT QPD2562L. Modelithics и Qorvo заявляют её валидацию load-pull-измерениями на нескольких частотах от 2.5 до 3.5 ГГц. Сам прибор относится к классу 200 Вт: в карточке Qorvo приведены типичные уровни Psat 54.8 dBm, около 302 Вт, для 2.5–2.9 ГГц и 53 dBm, около 200 Вт, для 2.9–3.3 ГГц.
Load-pull здесь означает карту поведения транзистора при переборе импедансов нагрузки. Такая карта отвечает на вопрос, какую нагрузку должна синтезировать выходная цепь, если требуется определённое сочетание мощности, КПД и усиления. Линейные S-параметры описывают прибор около точки малого сигнала; они не дают полной картины под большим возбуждением и при саморазогреве кристалла.
Карта импедансов вместо малосигнального приближения
Каталог Modelithics помечает QPD2562L признаками NL, LP и TS: nonlinear, load-pull и temperature-scalable. Разработчики также заявляют учёт саморазогрева и intrinsic I–V sensing. Для инженера это означает возможность включить в расчёт PA зависимость режима от температуры прибора при выборе нагрузки и проверке компрессии. Библиотека заявленно совместима с Keysight ADS 2024–2027 и несколькими версиями Cadence AWR Design Environment.
Граница доверия у новинки вполне конкретна. В опубликованном релизе нет самих load-pull-контуров, точек смещения, CW- или импульсных режимов, температуры оснастки, de-embedding-референса и метрик расхождения модели с измерением. Поэтому модель даёт инженеру полезную основу для синтеза и оптимизации, но абсолютные результаты конкретного усилителя придётся сверять с собственными измерениями. Полосу 2.5–3.5 ГГц следует читать как заявленный диапазон валидации модели: в карточке транзистора отдельно указаны рабочие поддиапазоны до 3.3 ГГц, а сам QPD2562L отмечен статусом Preview.
Какие данные о валидации пока отсутствуют
Ценность выпуска в том, что для силового GaN-прибора в корпусе NI-650 появилась модель, построенная вокруг большой мощности и согласования, а не только вокруг малосигнального поведения. В СВЧ PA именно этот переход определяет, сможет ли рассчитанная на экране цепь пережить встречу с реальным кристаллом.
