Полимер уходит в пар при 90 °C и сам возвращается в покрытие

Полимерная плёнка обычно остаётся на детали до тех пор, пока её не соскоблят, не растворят агрессивным составом или не разрушат вместе с частью основы. В работе группы из University of Surrey плёнка получила другой путь отхода: при умеренном нагреве она разбирается на молекулы, улетает в газовую фазу и осаждается в другом месте уже снова твёрдым материалом.

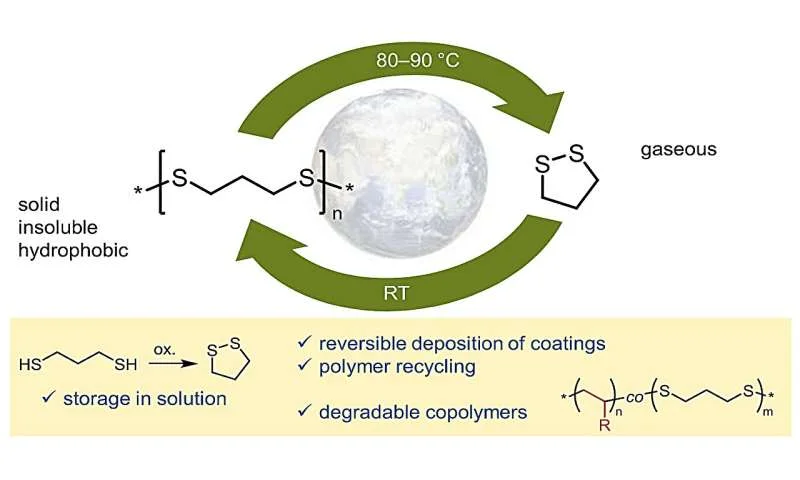

Герой работы — poly(1.2-dithiolane), он же poly(trimethylene disulfide). Его мономер, 1.2-дитиолан, содержит пятичленное кольцо с дисульфидной связью S–S. Такое кольцо напряжено, а дисульфидная химия способна обратимо перестраиваться. Авторы использовали это сочетание для кольце-раскрывающей полимеризации: множество мономерных колец соединяются в цепь. При 90 °C равновесие сдвигается обратно, цепь распадается, и образовавшийся мономер оказывается в газовой фазе.

Именно эта последовательность делает новость точнее громкого слова «испаряется». В пар не улетает гигантская полимерная цепь. Нагрев сначала превращает цепь в маленькие молекулы 1.2-дитиолана, способные покинуть поверхность. Охлаждение возвращает условия, в которых мономер самопроизвольно полимеризуется в твёрдый poly(1.2-dithiolane). Авторы показали повторяемую сублимацию материала.

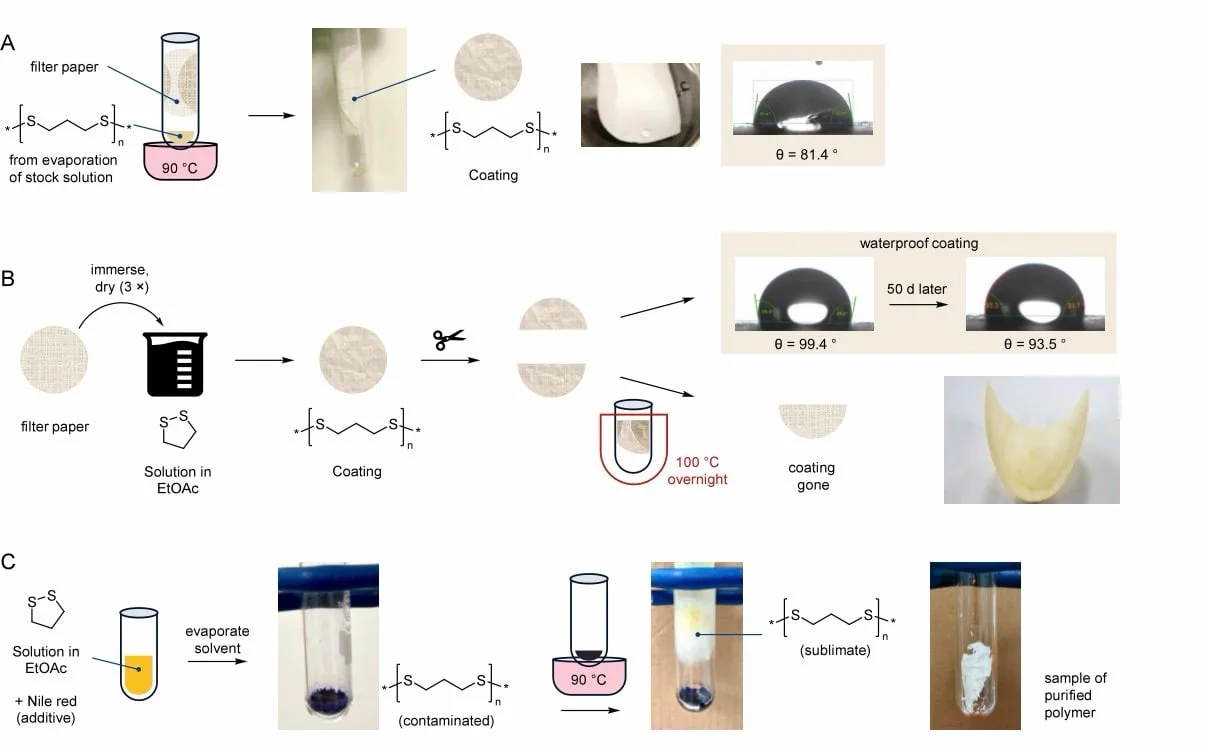

Из этого получился наглядный сценарий для покрытий. Полимер наносили из паровой фазы, получая нерастворимую гидрофобную водостойкую плёнку. Затем её можно было термически удалить и собрать продукт деполимеризации. В отдельном опыте материал загрязняли красителем Nile red: сублимация отделяла летучий мономер от модельной добавки, после чего его можно было вновь превратить в полимер. Для лабораторной оснастки, временных защитных масок и покрытий на сложной геометрии это интересная идея: вещество способно само выбрать газовый транспорт вместо ванны с растворителем и механической зачистки.

Авторы также ввели 1.2-дитиолан в радикальные сополимеры со стиролом, акрилатами, винилацетатом и метилметакрилатом. Дисульфидные S–S и C–S связи добавляют в такие цепи химически расщепляемые участки. Однако режим 90 °C и самособирающийся газовый цикл показаны именно для гомополимера. Открытые материалы статьи пока не дают чисел по выходу мономера, скорости переноса, изменению молекулярной массы и механики после серии полных циклов. Без них рано оценивать расход энергии, герметичность аппаратуры и судьбу реального загрязнённого покрытия в масштабе производства.

Зато сама демонстрация красиво меняет привычную картину полимерной детали: покрытие может быть одновременно твёрдым рабочим слоем, паром для переноса и сырьём для восстановления того же слоя. Это не универсальная замена массовым пластикам; исследовательская группа прямо описывает систему как ранний proof of concept. Но для обратимых материалов важен уже сам факт: разборку на мономер удалось совместить с настолько мягкой температурой и с возвратом вещества без отдельной стадии синтеза.
