В PoE-коммутаторе взорвался контроллер — и ремонт начался с его соседей
PoE выглядит мирной сетевой инфраструктурой: в витой паре одновременно живут Ethernet и десятки ватт постоянного питания. Но в 16-портовом Ubiquiti USW-16-PoE четыре порта разом потеряли связь с питанием, а в их силовой зоне обнаружился корпус контроллера с настоящим кратером. Такой след говорит лишь о том, что полупроводник пережил разрушительный энергетический режим; он ещё не указывает, где началась авария.

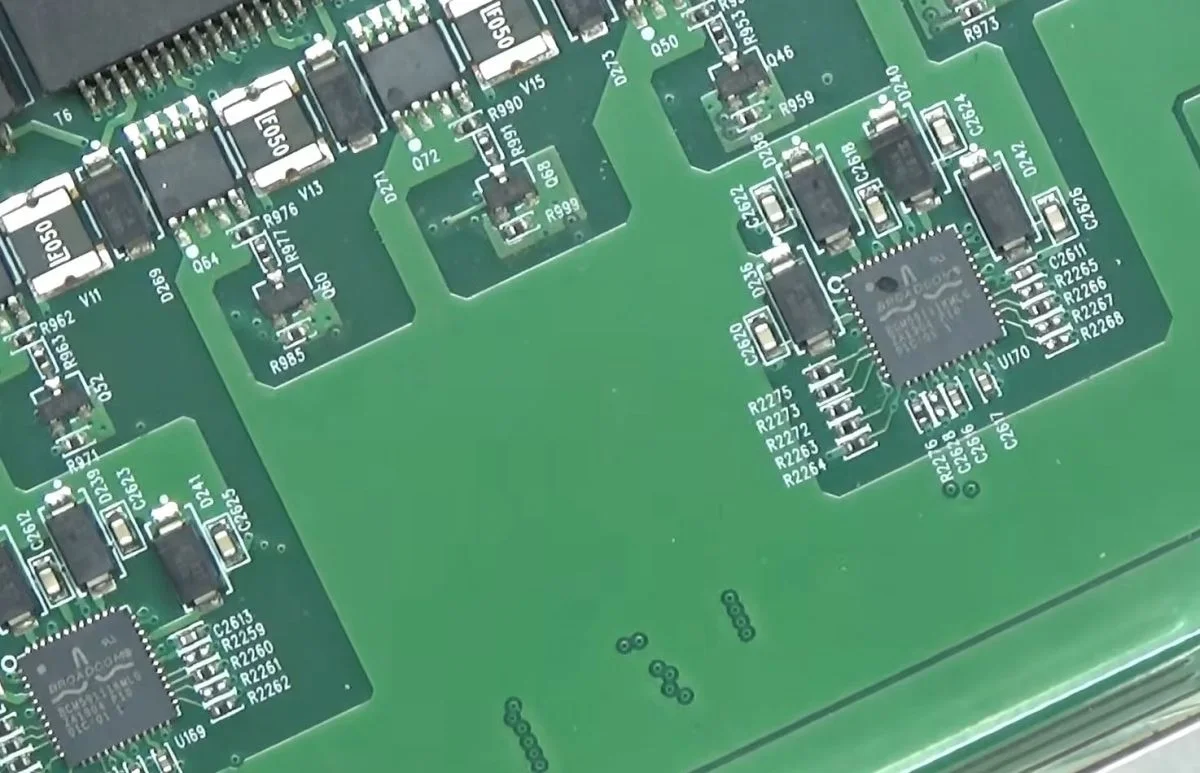

В отчёте о ремонте чип назван BCM5911. У Broadcom документирован близкий по обозначению BCM59111 — четырёхпортовый IEEE 802.3at PSE-контроллер для питания устройств через Ethernet. Он работает с номинальной шиной 48 В, измеряет параметры каждого порта и содержит высоковольтные проходные ключи. Совпадение четырёх отказавших портов с четырёхпортовой архитектурой выглядит естественно, но точную маркировку установленной микросхемы и ревизию платы опубликованные материалы не подтверждают.
Кратер не рисует схему аварии
После такого зрелища легко выпаять только разрушенный корпус и подать питание. Здесь этот ход был бы опасен. Прозвонка показала несколько MOSFET с коротким замыканием и повреждённый диод возле той же группы портов. Их функция на конкретной плате без схемы не установлена: у BCM59111 собственные проходные FET уже интегрированы, поэтому внешние транзисторы могли относиться к защите, коммутации либо иной части силового узла.
Именно это превращает маленький ремонт в хороший урок диагностики. В PoE, hot-swap, драйвере двигателя или DC/DC энергия не исчезает в точке первого видимого пробоя. Она ищет проводящие переходы, защитные диоды, ключи, шунты и дорожки, пока напряжение и ток не ограничат друг друга либо не разрушат следующий элемент. Обугленная микросхема становится ориентиром для поиска, а не доказанным виновником.
Искать нужно маршрут тока
После замены контроллера, закороченных транзисторов и диода группа ожила: на видео показана работа PoE-камеры от восстановленного порта. Детали обошлись примерно в £5, из них около £1.84 стоил контроллер, заказанный через AliExpress. Это цена компонентов без труда, доставки, риска восстановленного или контрафактного чипа и без полной проверки PoE-классификации, ограничения тока, нагрева и Ethernet-трафика на всех портах.
Первопричина аварии осталась неизвестной. Не доказано, пришёл ли импульс из кабеля, от подключённого устройства, из питающей шины или возник по иной причине. Зато сама картина повреждений надёжно задаёт порядок действий для следующей такой платы: обесточить узел, проследить силовые связи вокруг отказавшего полупроводника, измерить соседние компоненты и лишь затем решать, заслуживает ли устройство нового включения.
