Два crowbar-защитника «убили» PoE++ и спасли коммутатор
У коммутатора Ubiquiti USW-Pro-Max-24-PoE исчез PoE сразу на всех портах. Логика и коммутация пакетов остались живы, однако диагностика видела PwrGood=bad на каждом канале и отказывалась выдать питание подключённому PoE-устройству. Для 24-портового аппарата с бюджетом 400 W это выглядит как отказ общего силового узла, а не как серия независимых неисправностей портов.

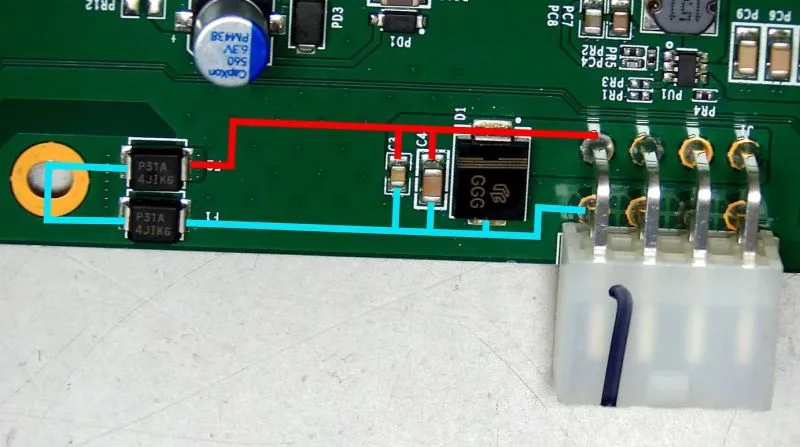

Мультиметр и тепловизор привели ремонт к плате, соединённой с PoE power board: её силовая шина оказалась посаженной на землю. Рядом находился TVS-диод — естественный первый подозреваемый после импульса, однако он оказался исправен. Зато два соседних элемента с маркировкой Trisil прозванивались как прямое короткое замыкание.
Именно здесь интуиция ремонта легко уводит к силовым MOSFET и DC/DC-преобразователям. Trisil относится к тиристорным ограничителям перенапряжения, TSS. Его задача состоит в том, чтобы при опасном импульсе самому резко открыть проводящий путь между защищаемой линией и землёй.
Короткое как штатный ответ на импульс
В блокирующем состоянии такой прибор почти не влияет на шину. После достижения напряжения запуска он переходит в низкоомное состояние, напряжение на линии падает, а ток должен принять на себя источник с его импедансом, предохранитель либо другая ступень защиты. Для чувствительной электроники это жёсткий, но полезный сценарий: импульс встречает шунт раньше, чем добирается до контроллеров и силовых ключей.
Исправный тиристорный crowbar не обязан проводить вечно. Он возвращается в блокировку, когда ток упадёт ниже тока удержания. Поэтому постоянное короткое на обесточенной плате нельзя честно описать как просто «защёлкнувшийся» защитник. Оно согласуется с отказом fail-short после тяжёлого события: компонент пожертвовал собой и остался проводником. Точный тип деталей, их порог и причина импульса в доступных материалах не установлены.
Почему это уже не просто защёлкнутый crowbar
После замены обоих Trisil статус PoE стал good, а питание проверили через PoE-splitter, запустив DC-вентилятор. Это связывает неисправность с защитной ветвью достаточно убедительно, хотя не исключает участия питающей части в исходной аварии. Сам источник события остаётся неизвестным.
Этот случай полезен далеко за пределами PoE. Обнаружив короткое на силовой шине, стоит проследить её до TVS, TSS, eFuse и входных ограничителей, понять их нормальное и аварийное состояния, затем принимать решение о выпайке силовых полупроводников. Иногда компонент выглядит безнадёжно пробитым ровно потому, что принял на себя удар, для которого его поставили.
