Материнскую плату PlayStation PU-18 полностью восстановили в KiCad
Оригинальные ASIC Sony, снятые с повреждённой PlayStation, получили новую 1.2-мм плату с открытыми файлами KiCad. Проект pu-18 уже запускает игры и Audio CD, выводит композитное видео и работает с контроллерами. Ценность разработки определяется качеством разводки шин, питания и смешанных CD/servo-трактов, а не только совпадением посадочных мест.

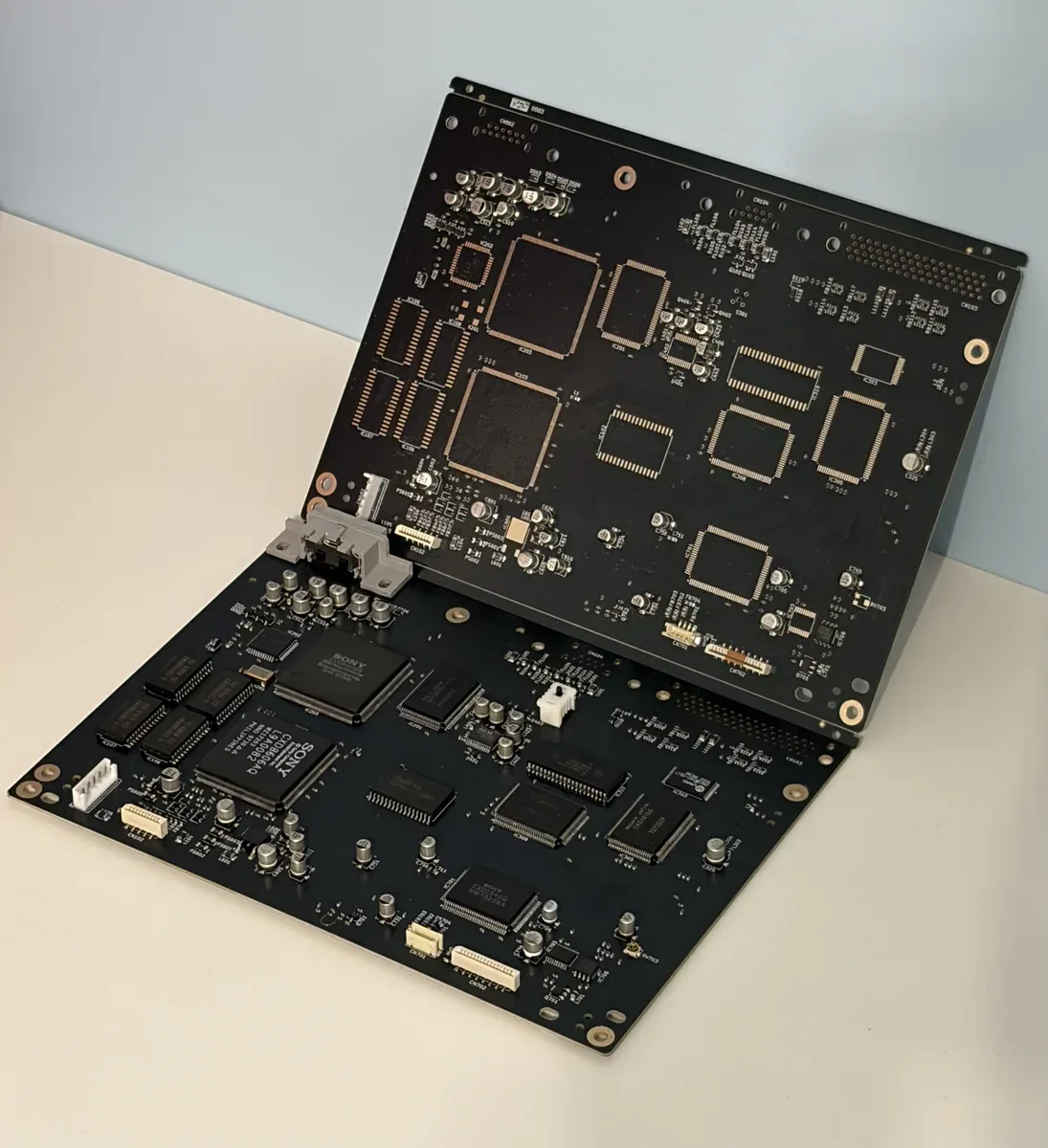

В репозитории pu-18 опубликована воспроизведённая системная плата для ревизии Sony PlayStation PU-18. Исходники схемы, PCB, библиотек символов и посадочных мест доступны в KiCad под CC0-1.0. Плата рассчитана на восстановление консолей, где родной текстолит разрушен коррозией, перегревом, отслоением внутренних слоёв или механическим повреждением, при сохранности специализированных микросхем.
Конструкция требует донора: центральный процессор CXD8606Q, GPU CXD8561BQ, системная RAM, VRAM, BIOS, звуковой процессор и его память переносятся с оригинальной PU-18. Туда же входят Mechacon, CD-ROM decoder CXD1815Q, CD DSP CXD2545Q, video DAC, composite encoder CXA1645M, audio DAC, микросхема CXA1791N RF/servo-тракта оптического привода, драйвер двигателей, кварцевые резонаторы и ряд штатных разъёмов. Современная PCB воспроизводит электрическую инфраструктуру вокруг фирменного кремния Sony: питание, обвязку, шины, аналоговые цепи и коммутацию периферии.
Заявленное функциональное тестирование охватывает все питающие входы, CPU, GPU, RAM и SPU, композитный видеовыход, контроллеры и карты памяти. Проверены CD-подсистема, загрузка игр и воспроизведение Audio CD, также работает параллельный порт. Последовательный порт пока остаётся вне подтверждённого набора. Такой перечень особенно существенен для PU-18: в одном изделии сходятся параллельные цифровые шины с быстрыми фронтами, видео- и аудиоаналоговая часть, а также чувствительный тракт чтения оптического диска с сервоприводом.

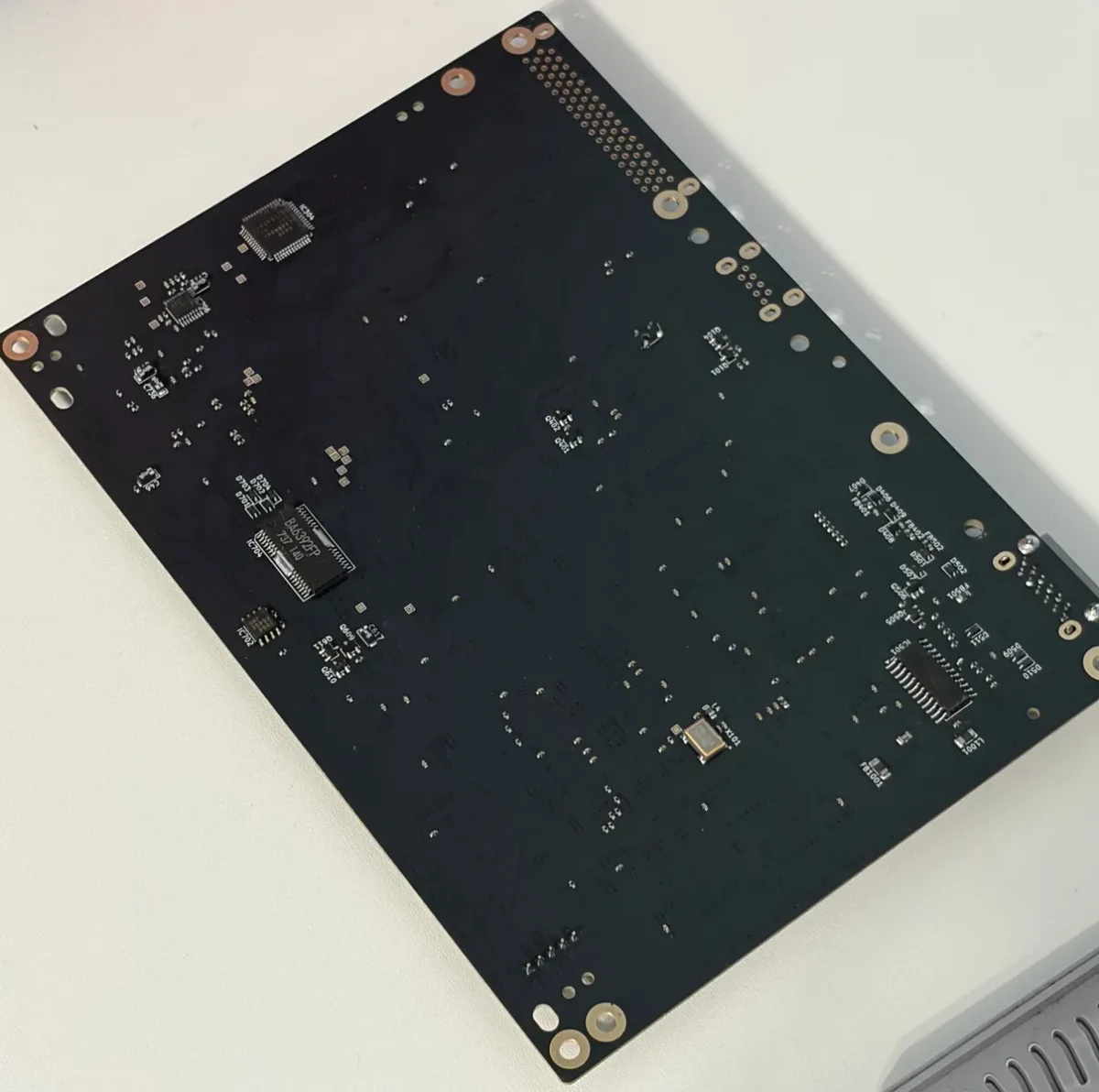

Толщина текстолита задана 1.2 мм, производственные файлы формируются через KiKit. Выбор толщины связан и с механикой: разъёмы, крепёж, высота сборки и сопряжение с корпусом у игровой консоли жёстко определены исходной конструкцией. Геометрическое совпадение ещё не доказывает полноценную электрическую эквивалентность. Для подобных плат критичны возвратные токи, размещение развязывающих конденсаторов, импеданс дорожек и связь цифровых линий с аналоговыми участками. Публичных осциллограмм питания, измерений запаса по таймингам, eye diagram для CD-интерфейса, EMI-испытаний и длительных прогонов пока нет.
У первой ревизии уже выявлены технологические ограничения. Отверстия разъёма концевика крышки сделаны слишком малыми. Посадочные места QFP100 для крупных Sony ASIC оставляют минимум площадки за выводами корпуса, поэтому пайка жалом неудобна; для монтажа рекомендован горячий воздух. Это характерная проблема ретрорепликации: данные о соединениях позволяют восстановить netlist, однако качество платы определяется также профилем площадок, допусками сверловки, паяльной маской и доступностью ремонта после монтажа.
pu-18 не устраняет зависимость от редких Sony ASIC, но переводит наиболее уязвимую часть стареющей консоли — многослойную системную плату — в воспроизводимый набор инженерных файлов. Для ремонтного сообщества это сохраняет работоспособные наборы микросхем, которые раньше терялись вместе с необратимо повреждённым текстолитом. Следующей технической границей остаются повторяемость сборки и измеренная устойчивость CD/servo- и видеотрактов на нескольких экземплярах.
