PCIe 7.0 заставляет сначала измерить шум собственного осциллографа
Инженер подаёт на вход приёмника PCIe намеренно испорченный глаз PAM4: добавляет заданный jitter, прогоняет сигнал через канал и тестовую оснастку, затем ловит результат осциллографом. Приёмник срывает проверку. Причина может сидеть в SerDes, но ровно такой же след оставляют потери разъёмов, ошибка de-embedding и шум самого прибора. Пока эти вклады не разнесены, измерению нельзя доверять.

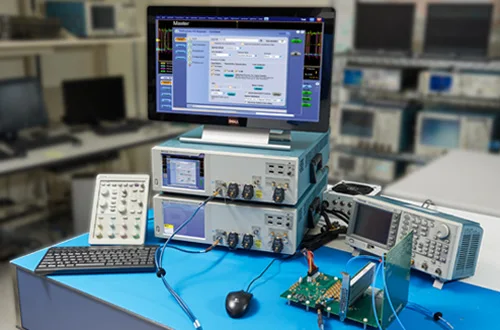

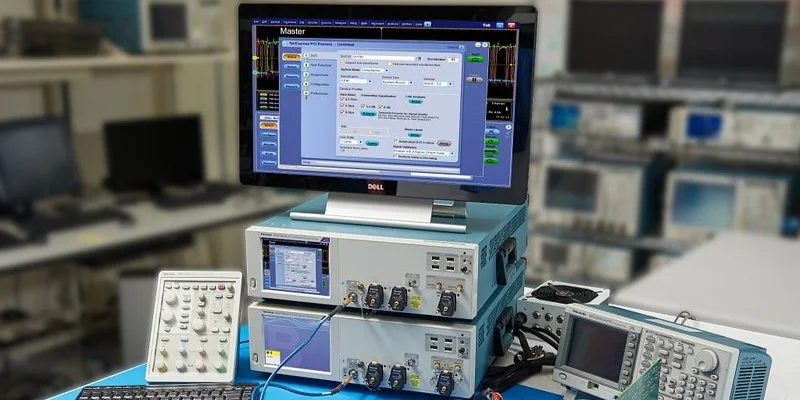

Именно эту неприятную границу теперь пытаются превратить в повторяемую лабораторную процедуру для PCIe 7.0. Tektronix выпустила цепочку из TekExpress для передатчика, TekRxTest для проверки приёмника и PAMJET для поиска причины сбоя. В заявленной конфигурации работают 70-ГГц осциллограф DPO70000SX ATI и генератор/анализатор Anritsu MP1900A.
128 GT/s здесь означает 128 млрд битовых переходов в секунду на одну линию. PAM4 переносит два бита одним символом, поэтому линия звучит на 64 Gbaud, а символ длится 15.625 пс. За это время паразитикам кабеля и fixture хватает места, чтобы изменить форму фронта, а шуму измерителя — съесть часть открытия глаза. В x16-исполнении стандарт обещает до 512 GB/s суммарно в обоих направлениях; эта цифра начинается с того, что каждая из 16 линий должна пережить столь хрупкий физический опыт.
Сначала калибруют плохой глаз
Сначала калибруют плохой глаз
Процедура для приёмника начинается в контрольных точках TP2 и TP3. ПО ведёт через калибровку stressed eye, подбор preset и CTLE, проверку канала, затем задаёт синусоидальный и случайный jitter. Важная деталь — компенсация собственного шума осциллографа при этой калибровке. Иначе прибор добавит неопределённость к стрессовому сигналу, а приёмнику припишут запас, которого он не терял, либо отнимут запас, который он честно сохранил.
Глаз превращается в карту ошибок
Передатчик в той же цепочке оценивают по SNDR, несоответствию уровней PAM4, jitter и эквализации preset. Это полезно именно потому, что число «прошёл/не прошёл» редко объясняет поломку. У PAM4 есть несколько переходов между уровнями, и их искажения могут отличаться. Один переход закрывает глаз раньше остальных, другой начинает ловить ошибки только после определённой комбинации соседних символов.
Глаз превращается в карту ошибок
Проверяемые источники
PAMJET даёт смотреть отдельные PAM4-переходы, коррелированные и составные глаза, после чего перейти к конкретным событиям symbol error. Такой режим связывает ошибку с формой сигнала и настройкой эквализации, вместо того чтобы оставлять инженера с единственным проваленным compliance-параметром. Для отладки кремния это ближе к осциллографическому расследованию: нужно отделить ограничение передатчика или приёмника от канала и измерительной системы.
Это ещё не означает, что PCIe 7.0 стал рутинной сертификацией любой платы. PCI-SIG указывает предварительное FYI-тестирование в 2026 году, а официальная программа compliance должна последовать позднее. Релиз Tektronix — готовый набор инструментов для инженерной валидации, не свидетельство прохождения сертификации конкретным чипом. Но сама смена масштаба уже произошла: на 64 Gbaud стенд обязан уметь доказать, что он не подменил физику устройства своей собственной.
Проверяемые источники
Tektronix, «Tektronix introduces PCIe 7.0 transmitter and receiver test software for 128 GT/s PAM4 designs», 2 сентября 2026 года: состав программного набора, DPO70000SX ATI, MP1900A и заявленные процедуры Tx/Rx. PCI-SIG, FAQ по PCIe 7.0 и обзор спецификации: PAM4, 128.0 GT/s, до 512.0 GB/s для x16 в обоих направлениях, статус программы испытаний. Anritsu, сообщение от 13 мая 2026 года о совместной демонстрации с Synopsys и Tektronix: независимое подтверждение работы с 64 Gbaud PAM4, длинным каналом, измерением SNDR и анализом формы сигнала.
