Пассивный магнитный резонатор научили звенеть по второй оси

В подвешенной магнитной бусине обнаружили второй самостоятельный резонанс: помимо поворота вокруг нити она наклоняется в другой плоскости, и оба движения удалось возбуждать и читать раздельно. Значит, один пассивный объект способен нести несколько измерительных каналов в собственных механических модах. На самом объекте для этого нет ни батареи, ни АЦП, ни радиочипа.

Удивительное здесь в том, что второй чувствительный канал нашли внутри уже существующего пассивного датчика: он всё это время был скрыт в другой механической степени свободы. В магнитомеханическом резонаторе на нити авторы выделили наклонную моду, дополняющую привычное торсионное вращение. В лабораторном опыте движения возбуждались на разных частотах и не дали наблюдаемой перекрёстной связи.

Такой MMR устроен почти предельно просто. Сферический магнитный ротор висит на нити над неподвижным магнитом-статором. Магнитное поле статора возвращает ротор к равновесию. Внешние катушки подают короткий синусоидальный импульс, затем отключаются, а приёмные катушки ловят затухающее изменение магнитного поля. Сигнал рождается из движения магнита, поэтому самому резонатору не нужны питание, электроника преобразования и проводное подключение.

До сих пор рабочим движением считалось вращение ротора вокруг нити. Новый препринт показывает ещё и наклон ротора в плоскости, проходящей через нить. Для образца MMR1 торсионный резонанс пришёлся на 89 Гц, наклонный — на 138 Гц; пик 177 Гц авторы относят ко второй гармонике торсионного отклика. Смысл опыта не в самих частотах. Один и тот же миниатюрный магнитный объект отзывается несколькими различимыми способами, причём каждый можно использовать как отдельный физический канал.

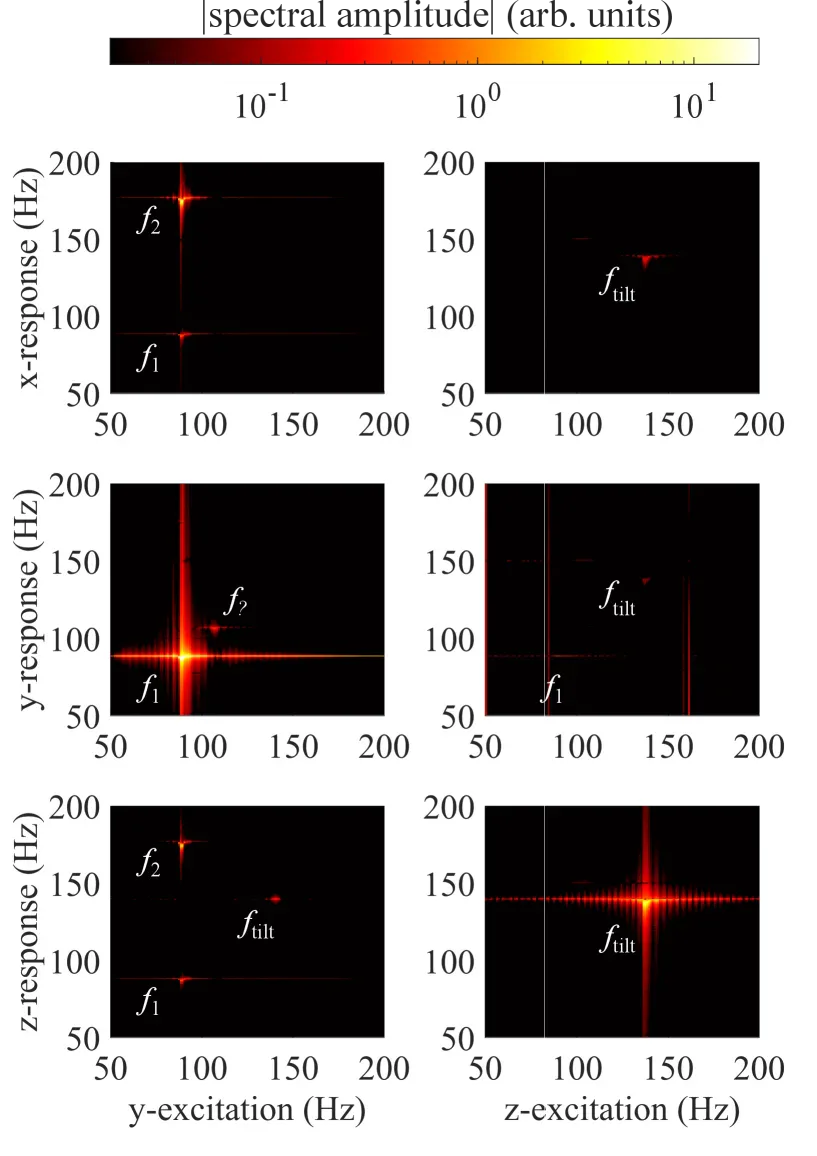

Проверка была трёхосной. Образец с двумя магнитами NdFeB N35 диаметром 5 мм, нитью UHMWPE длиной 20 мм и расстоянием между центрами магнитов 9 мм поместили внутрь трёх ортогональных пар катушек. Частоту возбуждения перебирали от 50 до 250 Гц с шагом 1 Гц, подавали импульс длиной 0.2 с с полем 30 мкТл и записывали свободное затухание 2 с. На частоте торсионной моды наклонная не возникала, на частоте наклонной не проявлялась торсионная. Слабые компоненты в побочных каналах остались; их связывают с несоосностью катушек, подвеса и магнитов, а также с геометрическими допусками.

Именно эта селективность делает результат интересным для пассивных меток и трекеров. Обычная дорога к дополнительной координате требует ещё одного чувствительного элемента, проводников и канала считывания. Здесь набор измеряемых величин потенциально расширяется спектром собственных мод одного резонатора. Изменение положения, зазора, давления или механической нагрузки может сдвигать разные резонансы по-разному, а внешняя система получает их индуктивно.

Простая аналитическая модель предсказала отношение частот наклонной и торсионной мод 1.39, измерение дало 1.55. Авторы указывают на изгибную жёсткость нити, отсутствующую в модели, и на клееный колпачок, меняющий момент инерции ротора. На втором образце частоты обеих мод менялись с зазором примерно как (x+x0)^(-3/2), что согласуется с магнитной природой возвращающего момента.

Пока это демонстрация раздельных мод в катушечной лабораторной установке. Одновременная работа двух каналов, ошибка восстановления координат, дальность, влияние металла и внешних полей ещё не показаны. Но сам сдвиг инженерного представления уже состоялся: пассивный магнитный маятник способен быть многоканальным датчиком просто потому, что у него больше одного способа звенеть.
arXiv:2608.09527
