Четыре антенны повернули 10-ГГц луч оптическими пикосекундами

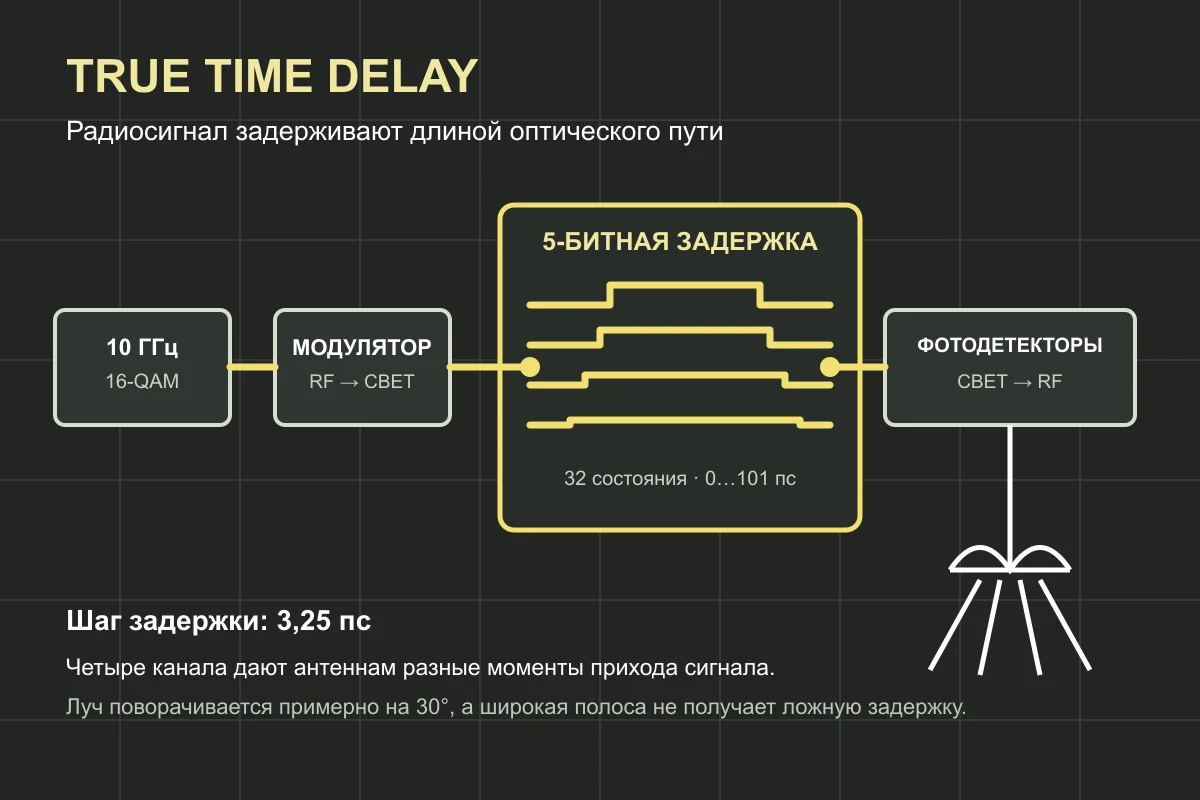

Сигнал на 10 ГГц входит в модулятор, превращается в свет и выбирает один из волноводов. Самый длинный маршрут отличается всего на 8.122 мм, однако этой разницы достаточно: после фотодетекторов четыре patch-антенны получают одну и ту же модуляцию в разные моменты и складывают её в луч, направленный примерно на 30° от нормали.
VTT собрала эту цепочку вокруг четырёхканального кремниевого фотонного чипа на 3-µm SOI-платформе. В каждом канале пять бинарно-взвешенных ступеней задержки создают 32 состояния. Измеренный диапазон составил 101 пс, минимальный шаг — около 3.258 пс. Для поворота решётки на 30° каналы получили задержки 0, 26, 48.8 и 74.9 пс. Идеальная геометрия требовала бы 0, 25, 50 и 75 пс, поэтому квантование добавило расчётную ошибку направления всего 0.3°.
Маршрут света выбирают термооптические интерферометрические переключатели Маха—Цендера. На канал приходится шесть таких узлов, на весь чип — 48. Свет несёт радиосигнал по тракту через оптоволокно, затем четыре фотодетектора возвращают его в электрическую форму, усилители подают сигнал на печатную антенную решётку. В испытании передавали 16-QAM на несущей 10 ГГц со скоростью 100 MBaud. При переходе от направления broadside к 30° EVM выросла с 7.8% до 9.1%: задержка не разрушила цифровую модуляцию, хотя цепочка включает модулятор, волокно, чип, фотодетекторы и четыре RF-канала.
Смысл такой схемы проявляется на широких полосах. Обычный фазовращатель выставляет требуемую фазу на одной частоте. Частота уходит вверх или вниз, та же фаза начинает означать другую временную задержку, и части спектра смотрят под разными углами. Луч широкополосного сигнала расползается по углам; этот эффект называют beam squint. Здесь переключается именно длина оптического пути, поэтому каждому элементу приходит копия всего радиосигнала, сдвинутая на физические пикосекунды.
Это архитектурное преимущество, а не прямой результат данного опыта. Авторы показали две точки сканирования на 10 ГГц, но не измеряли угол луча по широкой полосе частот и не построили прямое сравнение с фазовращателем по подавлению beam squint. Свойства антенн, усилителей, фотодетекторов и взаимная связь элементов тоже способны вносить частотную ошибку даже при идеальной линии задержки.
Устройство остаётся лабораторным четырёхэлементным beamformer, и масштабирование здесь быстро становится физическим вопросом. Термооптические переключатели работают субмиллисекундно, поэтому для быстрого посимвольного перескока луча они не годятся. Авторы приводят около 25 мВт мощности переключения для отдельного MZI; десятки таких узлов, управляющая электроника, оптические потери и фотодетекторы нельзя спрятать за словом «чип». При максимальной задержке измеренные потери внутри чипа достигли 1.8 дБ на канал, ещё по 2.2 дБ дают вводы волокна на гранях.
И всё же работа красиво меняет масштаб задачи. Задержка в десятки пикосекунд обычно вызывает образ длинных RF-линий, переключаемых коаксиалов и сложной СВЧ-разводки. Здесь она прячется в миллиметрах оптического волновода, а на выходе управляет настоящими антеннами с модулированным 10-ГГц сигналом. Конференционная версия работы вышла в мае 2026 года, расширенный препринт появился в августе.
