OG05D уместил 5 Мп global shutter и 146 кадров/с в 2.2 мкм

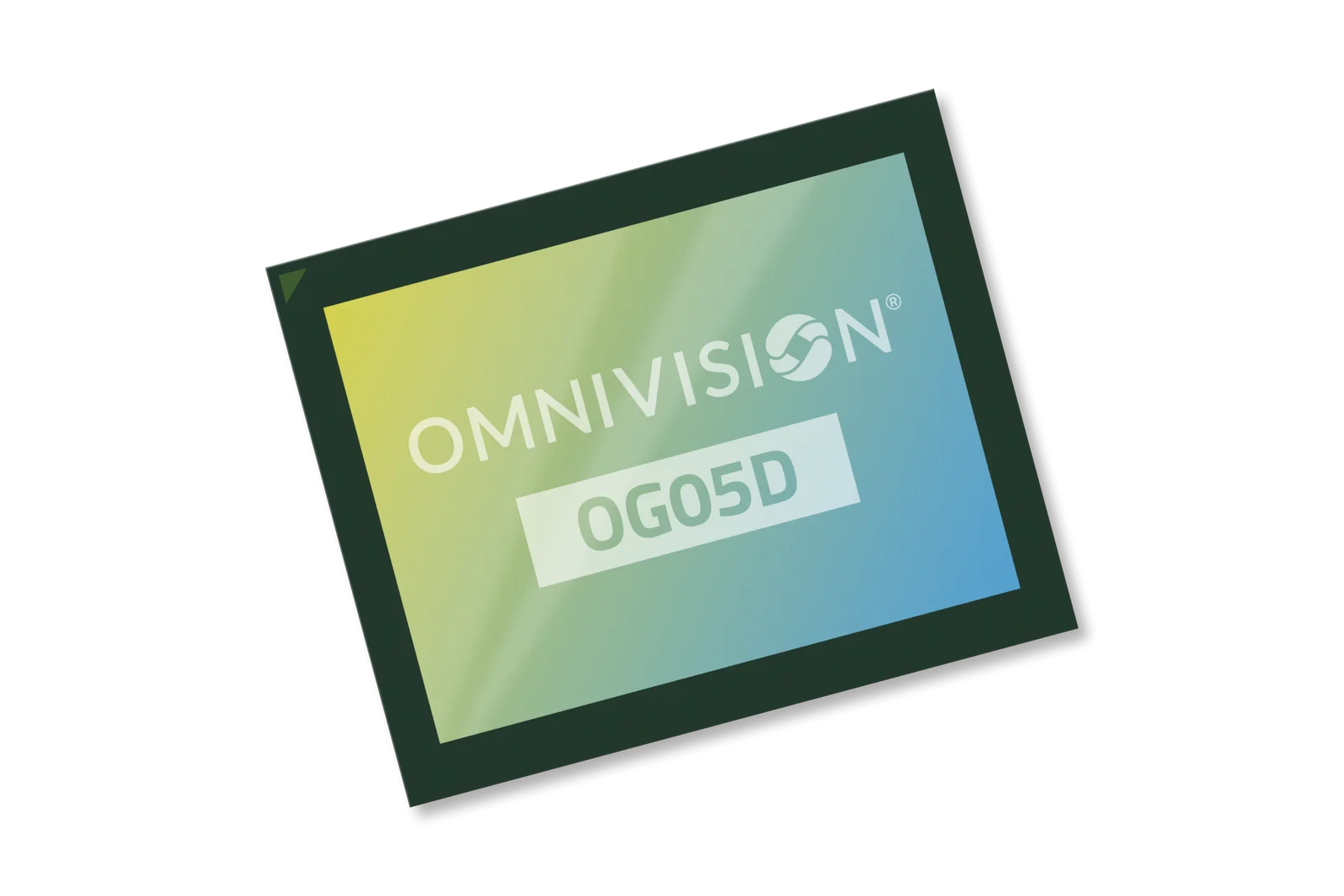

В машинном зрении вращающийся ротор, захват робота и лопасть вентилятора редко ждут окончания построчного сканирования. Global shutter запирает свет во всех ячейках одновременно и сохраняет геометрию движущегося объекта, однако такая ячейка должна хранить заряд, считываться без паразитной засветки и при этом оставаться достаточно маленькой для плотной оптики. OMNIVISION OG05D показывает, насколько далеко удалось сжать этот компромисс: 5 Мп при размере пикселя 2.2×2.2 мкм и до 146 кадров/с в линейном режиме.
Глобальный затвор внутри 2.2-микронной ячейки

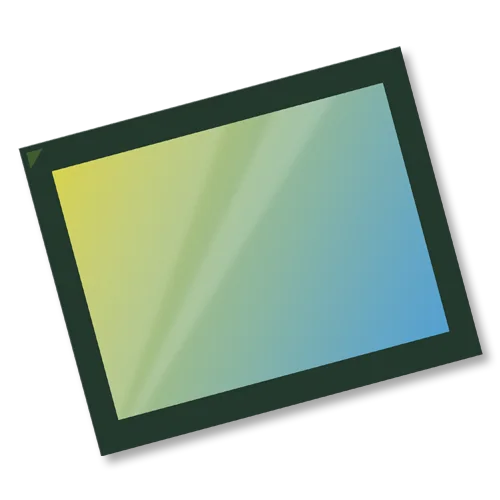

Активная область OG05D содержит 2592×1944 пикселя, всего 5 038 848 фотоячеек. Сенсор выполнен по stacked BSI-схеме: свет приходит со стороны подложки, а логика и память глобального затвора получают место в слоистой структуре. Такой подход освобождает площадь фоточувствительной части пикселя, хотя производитель пока не публикует измеренные квантовый выход, эффективность затвора, шум и задержку экспозиции. Оптический формат заявлен как 1/2.525 дюйма, корпус — 56-выводной CSP.
Пять миллионов пикселей приходится быстро вывести из кристалла. При 12-битном RAW, полном разрешении и 146 кадрах/с полезная нагрузка составляет 2592 × 1944 × 12 × 146 = 8.83 Гбит/с. В это число не входят интервалы гашения, пакеты CSI-2 и запас на приёмнике. Сенсор предлагает до четырёх последовательных линий MIPI и форматы HDR RAW с глубиной 10, 12, 14 либо 16 бит, но скорость линий, поколение PHY и сочетание разрядности с каждым скоростным режимом пока не раскрыты. Проектировщику камеры придётся считать тракт от сенсора до FPGA, памяти или ISP по конкретной реализации, а не делить 8.83 Гбит/с на четыре формальные линии.
Почти 9 Гбит/с выходят из матрицы
Режимы HDR живут по другому временному бюджету. Одноэкспозиционный DCG HDR и трёхэкспозиционный HDR заявлены до 60 кадров/с. DCG снимает один кадр с двумя коэффициентами преобразования заряда: канал с высоким усилением вытаскивает тени, низкое усиление оставляет запас в светах. Три экспозиции расширяют диапазон иначе — несколькими выдержками, которые затем нужно собрать в один кадр. Поэтому цифра 146 кадров/с относится только к линейному режиму; переносить её на HDR-камеру нельзя.
HDR получает собственный бюджет кадра
Отдельная строка в таблице режимов хорошо показывает цену сервисных функций. При включённом crypto максимальная скорость линейного съёма снижается со 146 до 130 кадров/с. Производитель не описывает, что именно шифруется и где находится криптографический блок, зато сам факт потери 16 кадров/с напоминает: в скоростной камере вычисления и транспорт данных могут съесть заметную долю времени кадра.
OG05D уже доступен в виде образцов, серийное производство намечено на IV квартал 2026 года. Заявления о рекордной плотности global shutter, низком энергопотреблении, NIR-характеристиках и качестве HDR пока остаются спецификацией производителя: независимых измерений динамического диапазона, мощности и шумов для разных режимов не опубликовано. Но сочетание 5 Мп, 146 кадров/с и 2.2-мкм глобального пикселя уже сдвигает привычную границу: плотная камера для робота теперь упирается в гигабитный тракт данных раньше, чем в саму возможность получить резкий кадр.
