Антенна на 20 ГГц увидела фильтр, собранный возле нуля

У антенны, принимающей сигнал около 15 ГГц, обычно есть понятная судьба: пройти через входной фильтр и малошумящий усилитель. В рассмотренной архитектуре следующим элементом стоит MOS-коммутатор N-path mixer. А цепь, решающая, какие соседние частоты пропустить, собрана после него — возле нуля и на сотнях мегагерц.

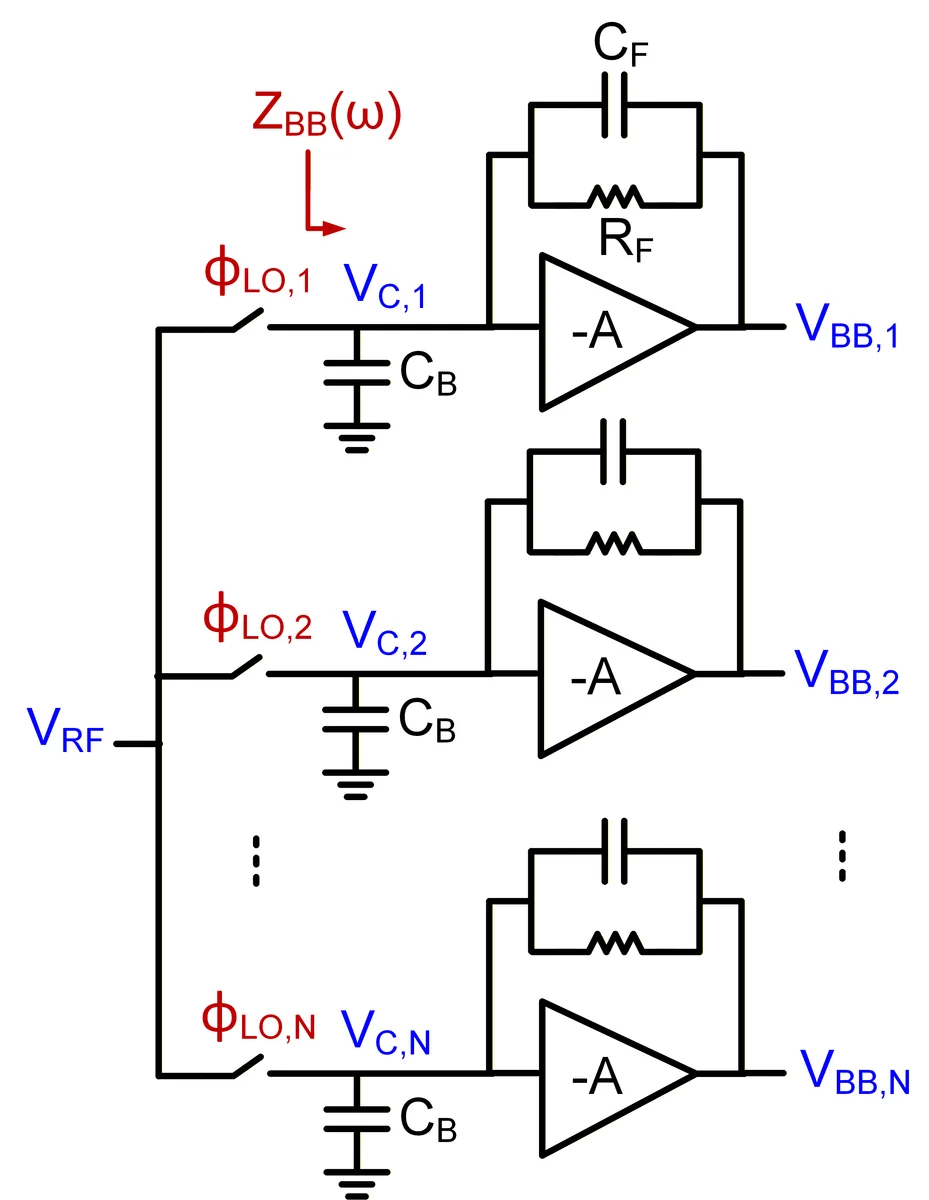

Смысл mixer-first приёмника в том, что коммутатор переносит вниз сигнал и одновременно переносит вверх свойства нагрузки. Для частот рядом с гетеродином RF-вход видит baseband-импеданс как функцию отстройки: ZBB(ωLO−ω). Резисторы, конденсаторы, активная линейризация или более сложная селективная сеть в baseband становятся для антенны частотно-зависимым входным импедансом вокруг LO. Фильтр буквально живёт на одной частоте, а проявляется на другой.

Авторы препринта arXiv:2608.22647 разбирают этот приём для FR3, который они задают как 7.125–24.25 ГГц. Будущему широкополосному радиотракту в таком фрагментированном спектре придётся быстро выбирать отдельные участки и выдерживать мощные внеполосные сигналы. Перенести селективность в baseband заманчиво: там легче строить высокие порядки фильтра, управлять характеристикой и получать нужную полосу без громоздкой перестраиваемой RF-сети на каждом участке диапазона.

Однако смеситель не отменяет физику RF-входа. Его ключ должен быть достаточно широким, чтобы снизить R_on, потери и вклад в шум. Та же ширина увеличивает паразитную ёмкость Cp и ёмкость затвора. На десятках гигагерц Cp шунтирует вход, ухудшает согласование S11, добавляет потери и заставляет LO-драйвер заряжать более тяжёлую нагрузку. Авторы выделяют характерное произведение ωRsCp: с ростом частоты привычный рецепт «сделать ключ шире» быстро перестаёт работать.

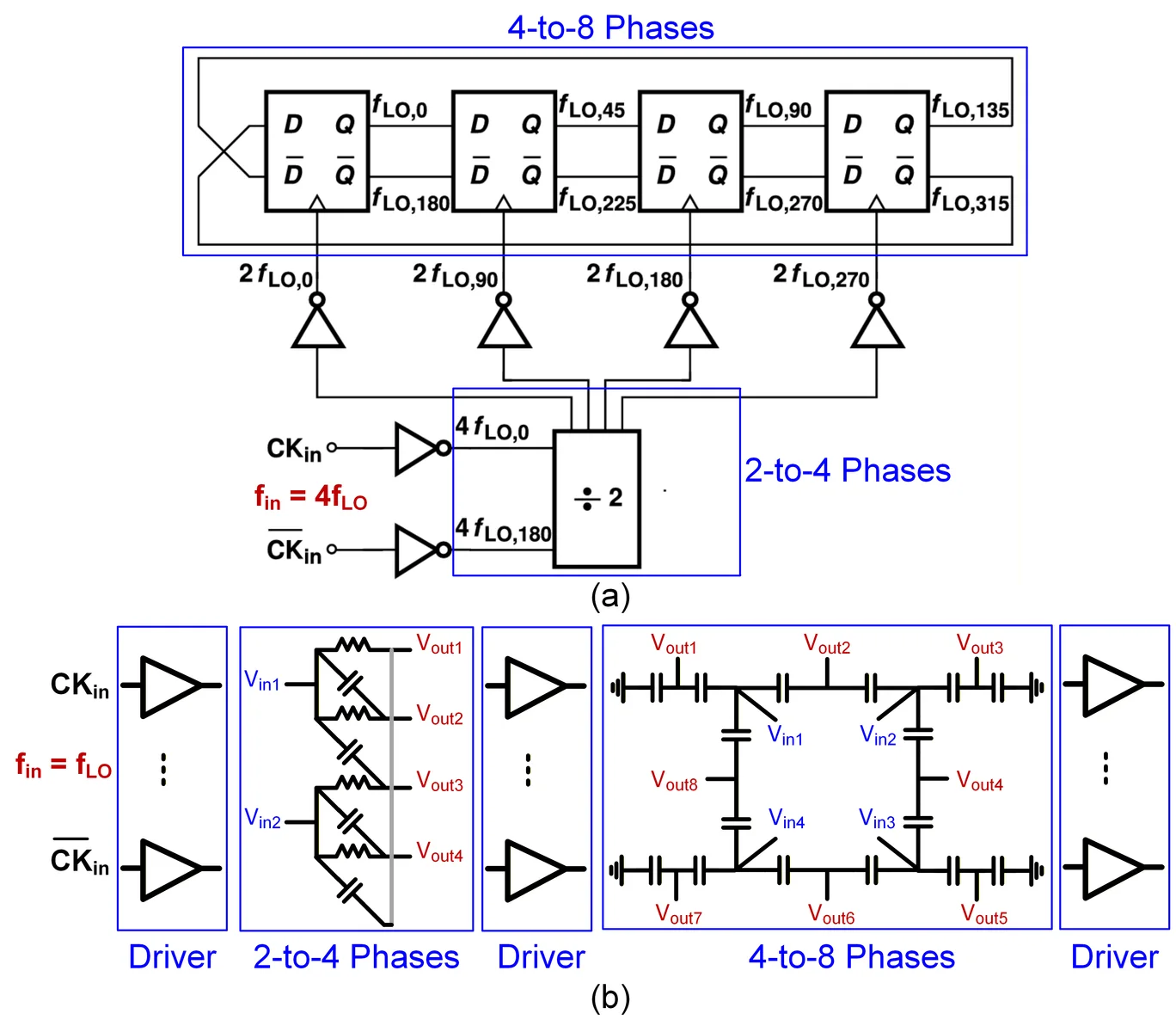

Reza Nikandish and Hamed Rahmani, Fig. 19: multiphase clock generation

Есть и второй неприятный слой. Простая RC-нагрузка в N-path тракте даёт характеристику первого порядка, то есть около 20 дБ/dec подавления около LO. Для близкого мощного blocker этого может не хватить. Higher-order baseband-импеданс или каскадные frequency-translational фильтры делают склон круче, однако тракт всё равно может сдаться раньше из-за компрессии ключей, размаха baseband-сигнала, линейности усилителя или reciprocal mixing от фазового шума гетеродина.

Выбор числа путей тоже оказывается выбором между двумя реальными железками. Четырёхпутевому смесителю достаточно четырёх фаз LO с duty cycle 25%. Восемь путей обещают лучший noise figure и удобнее для harmonic-recombination приёмов, но требуют восемь фаз по 12.5%. При divider-based генерации для LO 10 ГГц авторы приводят входную частоту 40 ГГц. Фильтр удаётся отправить вниз по частоте, но clock-система остаётся наверху и требует платы за этот трюк.

Работа не показывает новый изготовленный чип, измерения NF, IIP3 или blocker tolerance во всём FR3. Это design analysis, где особенно хорошо видна архитектурная мысль: частотно-зависимая нагрузка после смесителя становится частью входного RF-тракта. На 20 ГГц она работает только вместе с паразитиками, потерями и LO-генератором, которые этот красивый перенос импеданса уже не позволяют игнорировать.
