Как неприпаянный конденсатор превратил HDMI-DAC в генератор помех
В HDMI→VGA-адаптере за $2.58 на аналоговом аудиовыходе обнаружена переключательная помеха амплитудой 500–600 мВ и спектральными составляющими до 50 МГц. Пустые посадочные места под два шунтирующих конденсатора позволили восстановить штатную фильтрацию, однако подбор номинала потребовал сначала измерить скрытое выходное сопротивление микросхемы.
В HDMI→VGA-адаптере с аналоговым аудиовыходом незапаянные конденсаторы C2 и C5 оказались причиной заметной ВЧ-составляющей на линии звука. Осциллограф показал переключательный сигнал амплитудой 500–600 мВ поверх полезного аудио; отдельные гармоники прослеживались до 50 МГц. На короткой временной развёртке наблюдались повторяющиеся последовательности с периодами 76.8 и около 151 нс, что соответствует частотам 13.02 и 6.62 МГц.

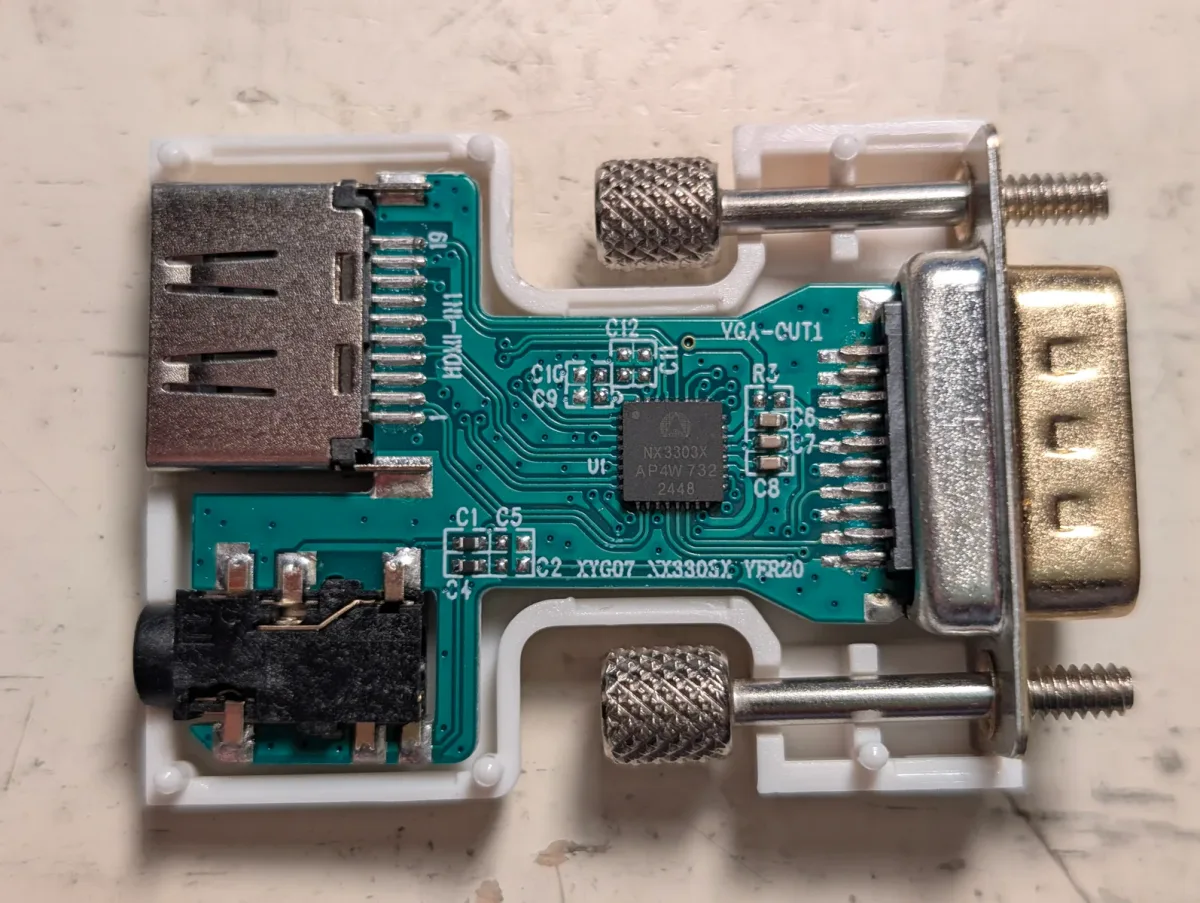

На плате установлен чип с маркировкой NX3303X, для которого не удалось найти спецификацию. Форма помехи согласуется с работой импульсного выхода, предположительно delta-sigma-преобразователя. Это остаётся инженерной гипотезой: маркировка микросхемы, частоты её внутренней модуляции и схема аудиотракта производителем не документированы. Тем не менее сама топология платы даёт ясную подсказку: рядом с двумя аудиолиниями предусмотрены площадки C2 и C5, соединённые с землёй, и на исследованном экземпляре они остались пустыми.
Первый вариант доработки выглядел типовым: последовательный резистор 31–33 Ом и конденсатор 100 нФ на землю. Для источника с малым импедансом такой RC-узел дал бы частоту полюса порядка 50 кГц. На практике спад начался уже около 2.65 кГц, затрагивая верхнюю часть звукового диапазона. Причина оказалась в сопротивлении самого выхода адаптера, сопоставимом с сотнями ом.
Его оценили двумя способами. Из делителя с внешним резистором 33 Ом и измеренных амплитуд 3.35 В и 175 мВ получено 598.7 Ом. Во втором опыте выход нагружали 100 нФ и измеряли постоянную времени переходного процесса 60.11 мкс; расчёт дал 570.1 Ом. Методы используют разные наблюдения одной и той же платы, поэтому близость результатов усиливает доверие к диапазону около 570–600 Ом, но пока не заменяет измерений на других экземплярах.
При сопротивлении 590 Ом для первого полюса вблизи 50 кГц требуется примерно 5.1 нФ. В фактической переделке этот номинал собрали двумя последовательно включёнными конденсаторами по 10 нФ. Расчётная частота для 5.1 нФ составляет 52.9 кГц: полезный диапазон сохраняется, а модуляционные компоненты в районе нескольких мегагерц получают существенное ослабление уже на первом RC-звене.
Этот случай показывает практическую цену измерения эквивалентной схемы вместо подбора деталей по типовой формуле. Внешний резистор здесь не задаёт фильтр самостоятельно: он складывается с высоким внутренним сопротивлением неизвестного выхода. Пустые площадки под конденсаторы подтверждают, что фильтрация была предусмотрена разводкой, однако причина их отсутствия в конкретной партии не установлена. Это может быть вариант BOM, ошибка сборки или решение по себестоимости. Распространять найденные номиналы на все HDMI→VGA-переходники также нельзя: внешне сходные адаптеры встречаются с другой элементной базой и разводкой.
