Mini-Bench сводит разнесённые RF-датчики в один экран измерений

После усилителя стоит ответвитель, за фильтром — ещё один, а на выходе антенны или нагрузки нужен третий контроль. На столе появляются несколько головок датчиков мощности; инженер по очереди открывает их окна, сопоставляет шкалы и пытается понять, где именно импульс просел или модуляция исказилась. Mini-Bench предлагает собрать эти разрозненные показания в одно окно и наблюдать тракт сразу по нескольким точкам.

Окно для всего тракта

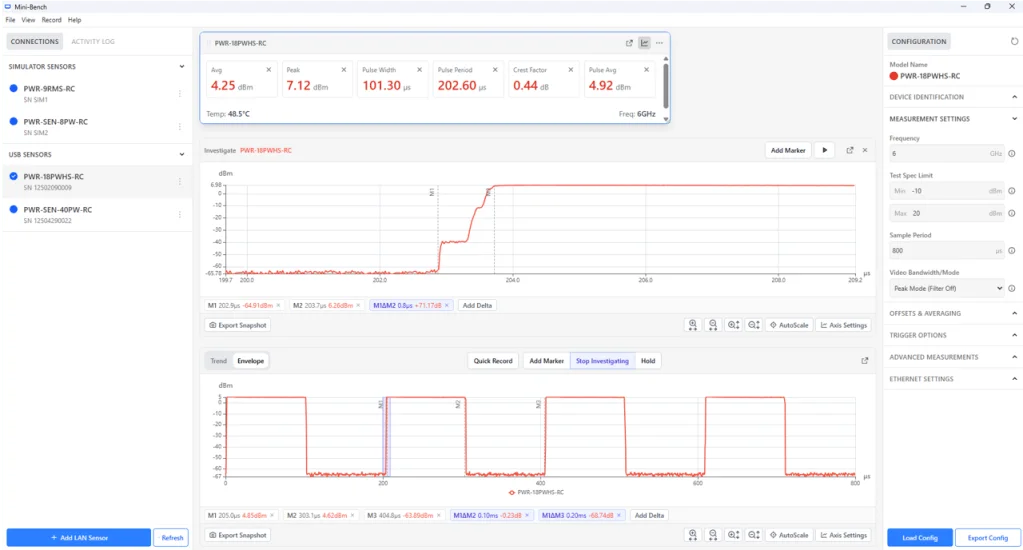

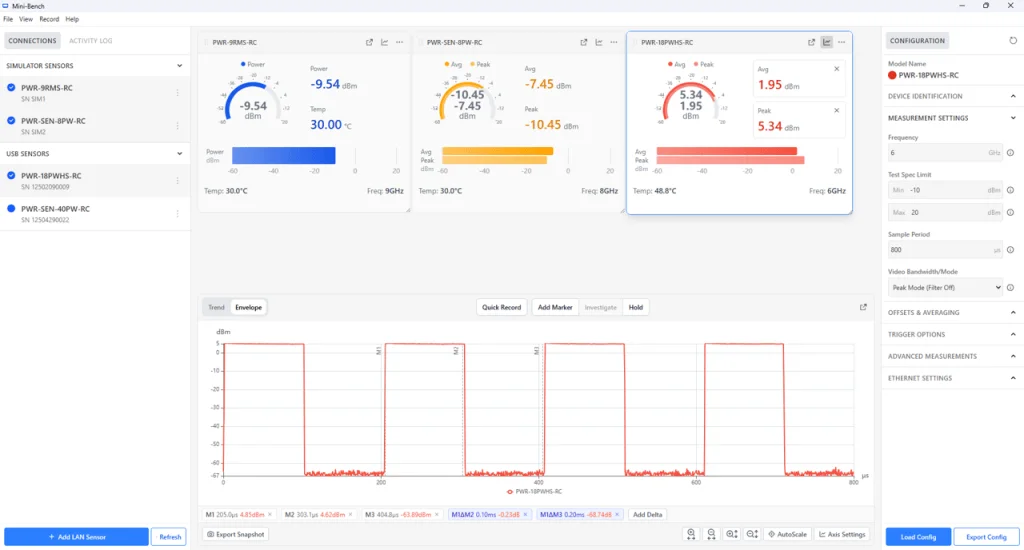

Mini-Circuits выпустила настольную программу для датчиков мощности PWR-Series, подключаемых по USB и Ethernet. В её интерфейсе одновременно отображаются измеренные уровни и графики нескольких приборов, доступны маркеры и дельта-маркеры, относительные измерения, усреднение и поправки offset. Результаты и графики экспортируются, а запись можно запускать по расписанию. Есть симулированный датчик, позволяющий освоить интерфейс без подключённого железа.

Смысл здесь в типе наблюдения. Один датчик отвечает на вопрос о мощности в одной физической точке. Несколько датчиков показывают, как сигнал проходит через тракт: что делает усилитель на фронте импульса, сколько забирает фильтр, появляется ли дрейф на выходе при длительной работе. Программа заявляет профилирование CW, импульсных и цифровых модулированных сигналов, включая одновременное отображение двух профильных трасс. Для настройки передатчика, проверки переключаемого тракта или поиска перегревающегося каскада это избавляет от постоянного ручного сопоставления отдельных захватов.

Граница между программой и датчиком

Поддержка заявлена для Windows, macOS и Linux. В опубликованном списке совместимости Mini-Bench UI 1.0.0 названы PWR-8P/8PW-RC, PWR-9/18PWHS-RC и PWR-9/18RMS-RC. В самом семействе PWR-Series есть USB/Ethernet-датчик PWR-40PW-RC с диапазоном 0.5–40 GHz и функцией измерения пиковой и средней мощности. Однако эта 40-гигагерцевая модель пока отсутствует в явном списке поддерживаемых Mini-Bench устройств, поэтому связывать заявленную работу программы с измерениями до 40 GHz преждевременно.

У PWR-40PW-RC собственное профилирование импульса работает с внутренней видеополосой до 10 MHz и заявленной минимальной длительностью импульса 0.1 µs. Эти цифры описывают датчик, а не многоканальную систему: производитель пока не публикует максимальное число одновременных приборов, задержки при смешанной USB/Ethernet-топологии, механизм синхронизации каналов и пропускную способность экспорта. Поэтому Mini-Bench следует воспринимать как средство свести несколько независимых измерений в общую рабочую картину, а не как замену синхронному многоканальному осциллографу или анализатору.

Что пока не сказано о многоканальности

Анонс Mini-Bench вышел 28 сентября 2026 года. Компания заявляла показ программы на EuMW в лондонском ExCeL 6–8 октября; сама выставка в эти даты подтверждена организаторами. Независимого отчёта о демонстрации и испытаний программы с несколькими физическими датчиками пока нет.
