Зеркало для LIGO прячет нанорезонатор под Bragg-слоями
У сверхстабильного оптического резонатора есть странный враг: само зеркало. Его диэлектрическое покрытие состоит из десятков чередующихся слоёв, и атомы в этом объёме теплово движутся. Поверхность зеркала получает крошечную случайную модуляцию, фаза отражённого света дрожит. Для LIGO это один из источников шума, а для резонаторов атомных часов — ограничение долговременной стабильности частоты.
Интуитивное лечение выглядит прямолинейно: заменить несколько микрометров Bragg-покрытия метаповерхностью из нанорезонаторов. Она может давать сильное отражение в слое толщиной порядка сотен нанометров, оставляя гораздо меньше материала, который способен механически шуметь. Однако голая метаповерхность концентрирует свет в наноразмерных элементах, болезненно реагирует на дефекты и углы падения, а потери в ней становятся слишком велики для прецизионной оптики.

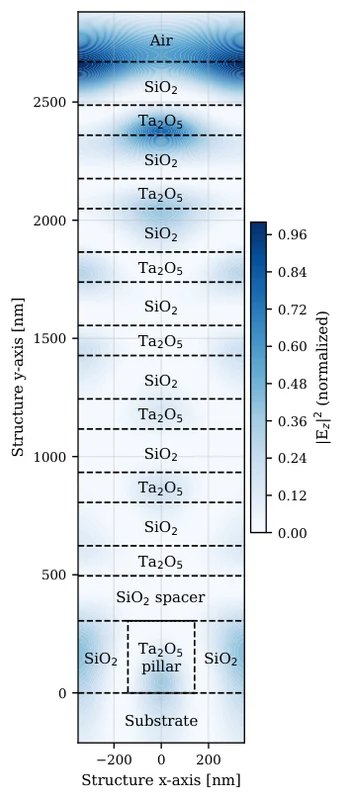

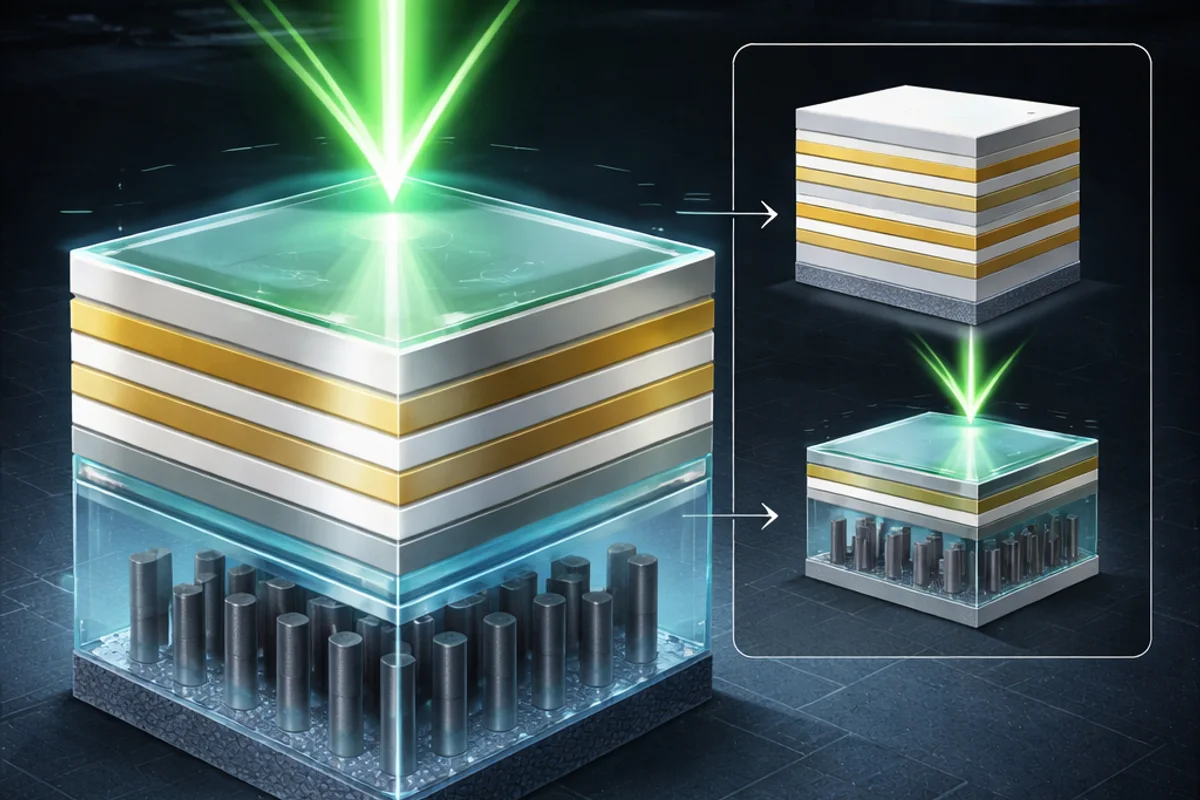

Авторы из MIT LIGO Laboratory предлагают поменять порядок элементов. Ta₂O₅-наностолбики, залитые SiO₂, помещены внизу структуры. Над ними лежат семь пар четвертьволновых Ta₂O₅/SiO₂-слоёв, между частями добавлен SiO₂-спейсер для согласования фазы. Верхний Bragg-стек уже отражает заметную долю падающего света и уменьшает напряжённость поля у метаповерхности. Нанорезонаторы при этом добавляют собственное резонансное отражение, поэтому стек можно сделать намного короче, чем у обычного зеркала той же отражательной способности.
Для расчётного дизайна на 1064 нм гибрид содержит 16 слоёв общей толщиной 2.7 мкм. Сопоставимое обычное Bragg-зеркало требует 36 слоёв и 5.8 мкм покрытия. Модель даёт для гибрида потери 7 ppm против 24 ppm у той же метаповерхности без верхнего стека; пропускание в обоих случаях считается пренебрежимо малым. Амплитудная спектральная плотность Brownian noise у гибридного покрытия получается в 1.6 раза ниже, чем у эквивалентного Bragg-зеркала. Авторы также показывают более мягкий рост суммарных потерь вблизи нормального падения, на углах порядка 1°.
Красота конструкции в разделении обязанностей. Верхние слои умеют быть малопотерным и технологически знакомым зеркалом. Нижняя наноструктура экономит толщину механически шумящего покрытия. Семь пар выбраны как иллюстративная точка компромисса: добавление слоёв лучше защищает метаповерхность от поля, но возвращает лишний объём и Brownian noise.
Пока это проект на стыке RCWA-моделирования оптики, конечно-элементного расчёта упругости и метода Левина для теплового шума. У образца ещё не измерены ни ppm-потери, ни спектр Brownian noise; параметры поглощения Ta₂O₅ и SiO₂ также заданы оценкой для близких аморфных оксидов. Конструкция одномерная и рассчитана для TE-поляризации. Следующий действительно трудный этап — изготовить зеркало с контролем наногеометрии, измерить mechanical loss и проверить, переживает ли выигрыш реальную шероховатость, рассеяние и технологический разброс.
