Wavelet Lab помещает 2×2 SDR в M.2 и тянется до 11 ГГц
Плата xSDR занимает 22×30 мм — габарит M.2 2230 — и несёт четыре миниатюрных MHF4-разъёма, два тракта RX и два TX. Её можно поставить в слот A+E Key рядом с процессором, подать IQ через USB 2.0 либо PCIe 2.0 ×2 и получить радиомодуль там, где обычно ожидают накопитель или Wi‑Fi-карту. Для системы с двумя антеннами, двумя поляризациями или разнесённым приёмом это меняет саму компоновку устройства: RF-плата перестаёт жить на конце длинного USB-кабеля.

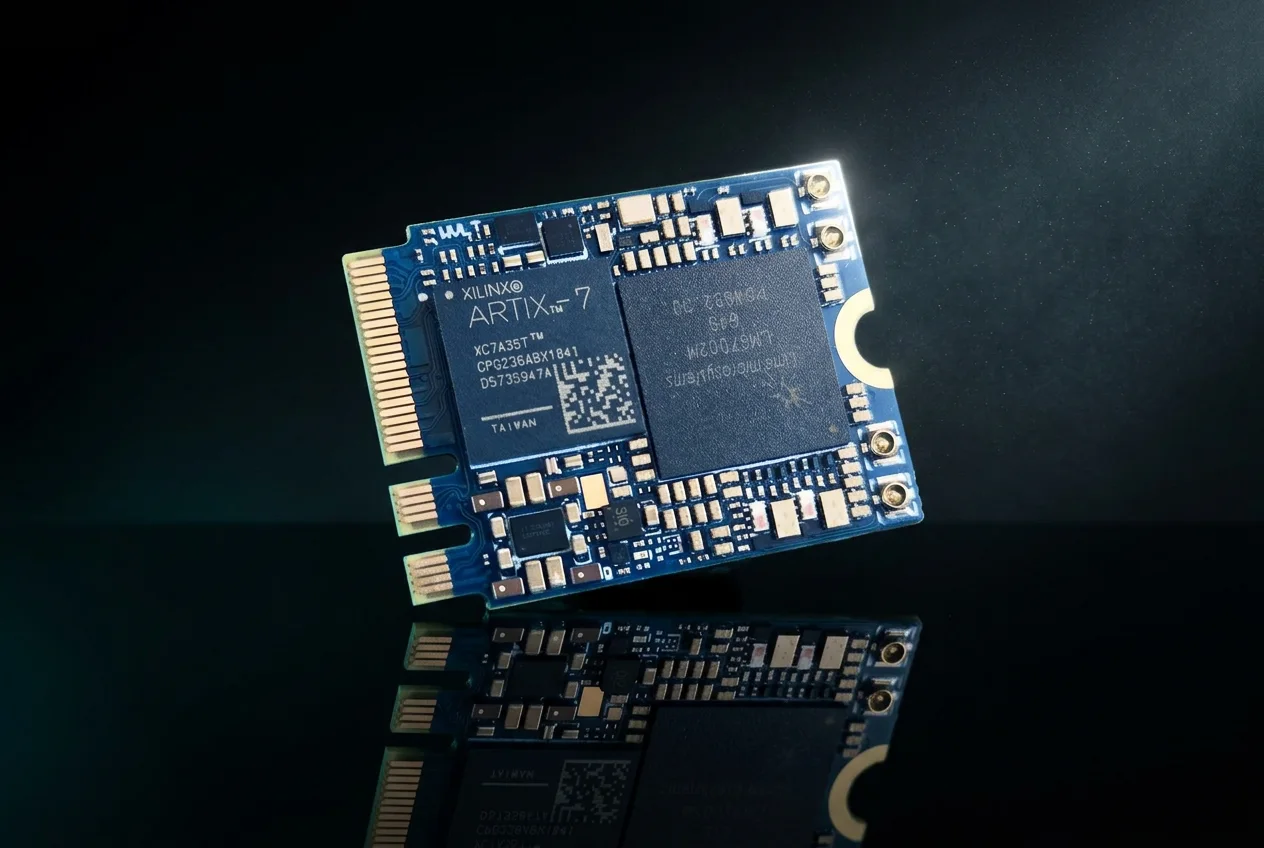

Wavelet Lab строит xSDR вокруг LMS7002M и FPGA Artix-7. Заявлены 2×2 MIMO, диапазон 30 МГц–3.8 ГГц и мгновенная полоса до 90 МГц. В SISO производитель указывает частоту дискретизации до 122.88 MSPS, в MIMO — 80+ MSPS. Это существенная оговорка: цифра 122.88 MSPS описывает один канал, а не режим с четырьмя одновременно активными преобразовательными трактами. Текущий листинг Crowd Supply называет FPGA XC7A50T, тогда как доступный PDF и фотография ранней платы указывают XC7A35T; для xSDR надёжно подтверждён именно класс Artix-7, конкретный кристалл зависит от ревизии или партии.

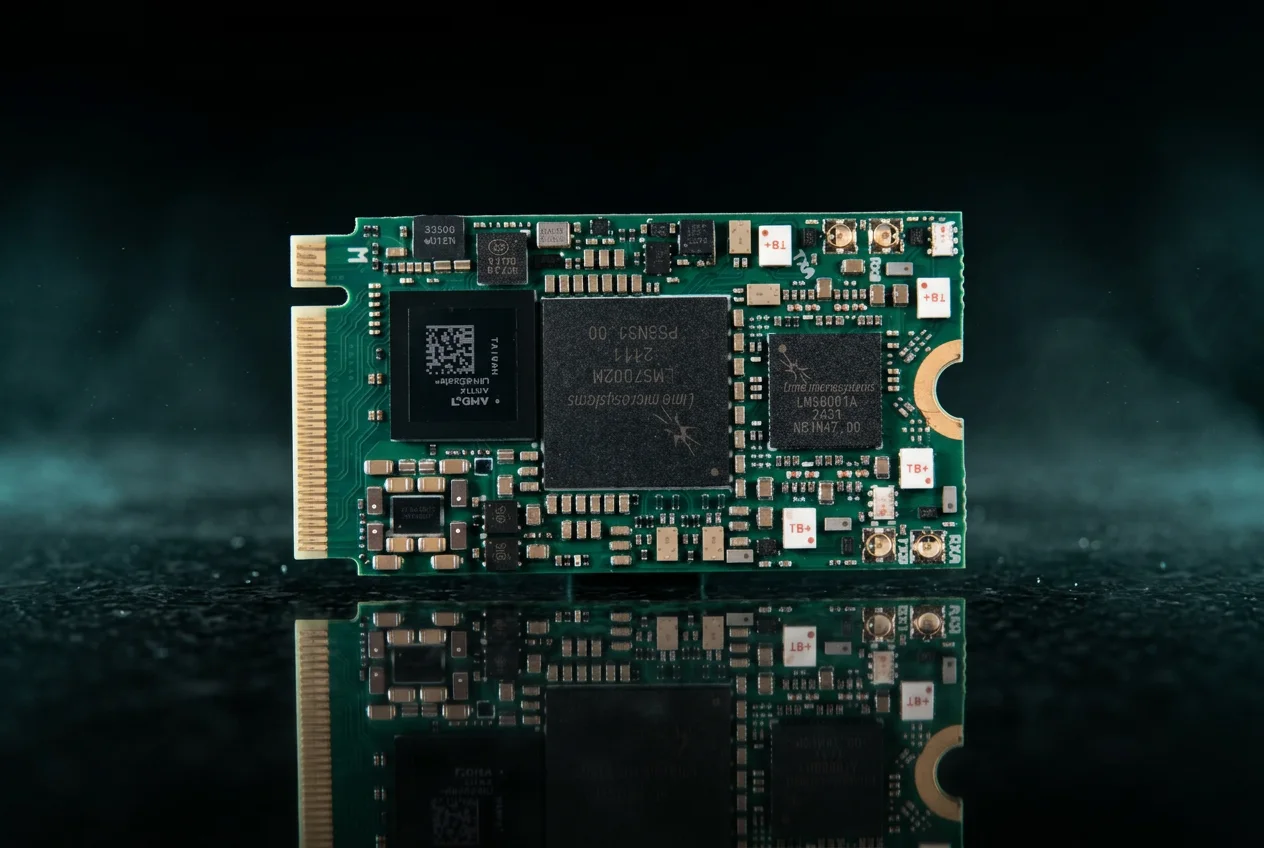

Вторая плата, sSDR Rev3, развивает эту идею в другом направлении. Она длиннее — M.2 2242 M-Key — и подключается по PCIe 3.0 ×4. LMS7002M здесь работает вместе с LMS8001: дополнительный RFIC с интегрированными LNA и PA должен вынести 2×2 тракт к заявленным 11 ГГц. FPGA в актуальной версии уже не Artix-7: установлен Artix UltraScale+ XCAU7P. Для MIMO даташит ограничивает дискретизацию 86 MSPS, для SISO приводит максимум 122.88 MSPS; заявленная мгновенная полоса лежит в пределах 0.5–120 МГц.
Путь к 11 ГГц оказался серией вполне материальных переделок. В отчёте разработчика ранняя Rev1 sSDR показала работу лишь до 8.5 ГГц. Затем меняли RF-согласование, заменили разъёмы MHF4 на рассчитанные на более высокую частоту MHF7S и одновременно перешли от XC7A35T к UltraScale+. Это хороший контраст с привычным образом SDR как «чипа и драйвера»: верхняя граница диапазона упирается в разводку, переходы, разъёмы и согласование столь же жёстко, как в возможности трансивера.
У xSDR заявлены внешняя опора и сценарии фазокогерентных массивов. sSDR предлагает внешнюю синхронизацию, GPS/1PPS и внутреннюю опору 26 МГц с заявленной точностью 0.28 ppm. Такие функции делают M.2-плату кандидатом для направленного приёма, компактных спектромониторов и синхронных многоканальных узлов. Однако опубликованных данных пока недостаточно, чтобы судить о чувствительности, EVM, SFDR или фазовом шуме готовых модулей. Графики производителя показывают выходную мощность TX и входной уровень RX, независимого полного набора RF-измерений для этих плат не найдено.
Название open source здесь следует читать аккуратно. Репозиторий FPGA-gateware опубликован под CERN-OHL-P-2.0, host-код указан под MIT, но полного проверяемого комплекта схем, PCB и BOM именно для xSDR и sSDR в доступных материалах нет. xSDR уже отмечен Crowd Supply как доступный со склада. sSDR на момент проверки остаётся Coming Soon. Самый интересный результат уже виден: M.2 способен быть посадочным местом для настоящего многоканального радиотракта; теперь ему нужны измерения, которые покажут цену этой миниатюризации в динамическом диапазоне и стабильности фазы.
