Поляризация вдоль 1.6 см дала LiNbO₃ усилитель шириной 56 ТГц

У параметрического усилителя есть неприятная привычка: световая волна чуть уходит по фазе от накачки, и энергия перестаёт перетекать туда, куда её направляли. На большой оптической полосе эта проблема обычно быстро съедает либо эффективность, либо ширину рабочего окна. В свежем препринте arXiv:2608.18295 исследователи заставили 1.6-см волновод из тонкоплёночного ниобата лития держать усиление в окне 450 нм. В частотной шкале это около 56 ТГц по уровню −3 дБ.

Чип выполнен на X-cut MgO-doped TFLN, а его нелинейная дорожка представляет собой периодически поляризованный LiNbO₃. В обычной периодической структуре шаг доменов подбирают под одну фазовую задачу: он компенсирует рассогласование между волнами накачки, сигнала и холостой волны. Здесь поляризацию меняют вдоль волновода адаптивно. Разные участки чипа поддерживают преобразование для разных частей спектра, а инженерия дисперсии удерживает низкий вклад второго порядка и формирует почти плоское спектральное окно. По смыслу это распределённая согласующая сеть, только вместо импеданса она согласует накопление оптической фазы.

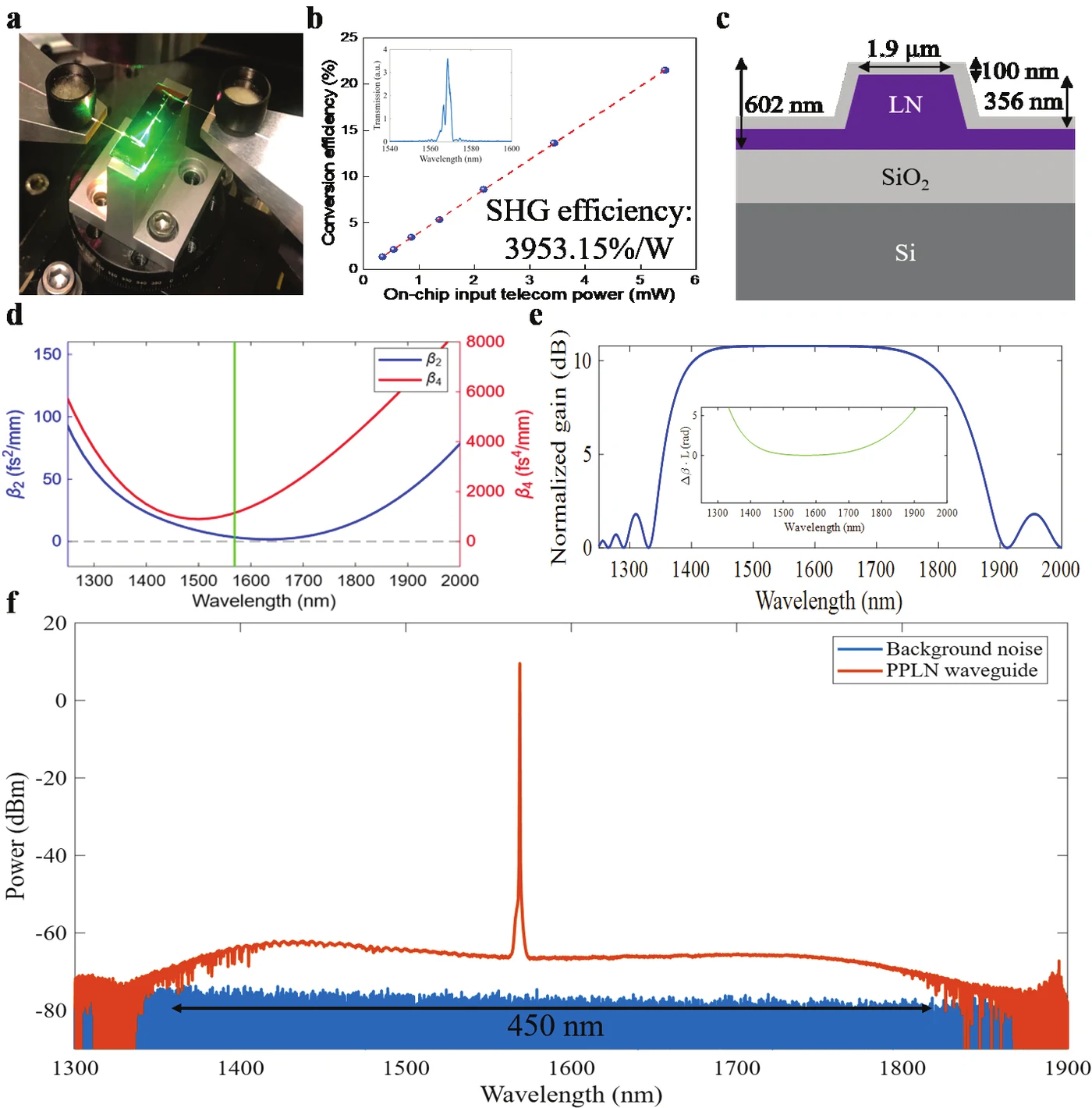

Широкое окно авторы увидели в спектре спонтанного параметрического излучения при телеком-накачке: его измерили оптическим анализатором спектра с разрешением 0.1 нм. Расчёт для этой геометрии предсказывал 454 нм. Это важное различие для интерпретации красивой цифры: работа подтверждает широкую область фазосогласования, но пока не демонстрирует передачу одного произвольного модулированного сигнала шириной 450 нм с заданными OSNR и плоскостностью усиления.

Сам усилитель проверяли узкополосным probe, сканируя центральные длины волн. При прямой накачке на 784.45 нм получили 8.87 ± 0.39 дБ on-chip gain при 74 мВт мощности на чипе. Второй режим выглядит особенно удобным для интегральной оптики: накачка 1568.9 нм в том же волноводе сначала рождает вторую гармонику, после чего она запускает χ²-усиление. В этой каскадной схеме измерили 10.79 ± 0.43 дБ при 170 мВт на чипе и усиление в диапазоне 1650–1900 нм. Минимальный измеренный noise figure составил 3.48 дБ.

Непрерывная накачка здесь принципиальна. Широкополосные параметрические эксперименты часто опираются на импульсные лазеры и внешнюю оптику, где пиковая мощность помогает нелинейности, но усложняет устройство. Авторы показывают чиповый вариант с CW-источником и телеком-диапазоном накачки. Системный модуль из него пока не получается автоматически: заявленный gain относится к мощности probe на выходе чипа при включённой и выключенной помпе. Потери ввода, фильтрация мощной накачки, шум внешнего L-band усилителя и волоконная обвязка остаются за этой цифрой.

Но сам физический жест уже впечатляет: вместо выбора узкой благоприятной длины волны чип распределяет фазовое согласование по огромному спектральному участку. Такой элемент может стать предусилителем для широкополосной спектроскопии, преобразования частоты и квантовых сенсоров, где оптический стол хочется заменить несколькими дорожками LiNbO₃.
