LILYGO выпустила карточный LoRa-терминал T-Echo Card с солнечной панелью
5 Вт? Панель T-Echo Card выдаёт 0,25 Вт и заряжает аккумулятор на 800 мА·ч, дополняя LoRa-терминал на nRF52840 и SX1262. Устройство размером 90×60×9,5 мм поддерживает Meshtastic и MeshCore, оснащено GNSS, OLED-дисплеем, 9-осевым IMU и заявленной защитой IP66. Энергобаланс зависит от режима сна, работы GNSS и частоты передач, а ранние тесты отмечали повышенное потребление MeshCore.
КОРОТКО
LILYGO начала продажи T‑Echo Card — компактного LoRa-узла для сетей Meshtastic и MeshCore с солнечной панелью и аккумулятором 800 мА·ч.
Плата объединяет nRF52840, трансивер SX1262, GNSS, OLED-дисплей, IMU и внешнюю SPI-flash-память в корпусе 90×60×9,5 мм.
Панель мощностью 0,25 Вт способна отдавать около 50 мА, поэтому автономность определяется радиопередачами, навигацией и режимами сна.
LILYGO вывела в продажу T-Echo Card — LoRa-терминал 90×60×9.5 мм со встроенной панелью 5 В/0.25 Вт и аккумулятором 800 мА·ч. SX1262 уже поддерживается официальными выпусками Meshtastic, а корпусу заявлена защита IP66. Панель теоретически отдаёт до 50 мА в рабочей точке, поэтому реальную автономность определят ток радиотракта, GNSS и режимы сна — этих измерений пока нет.

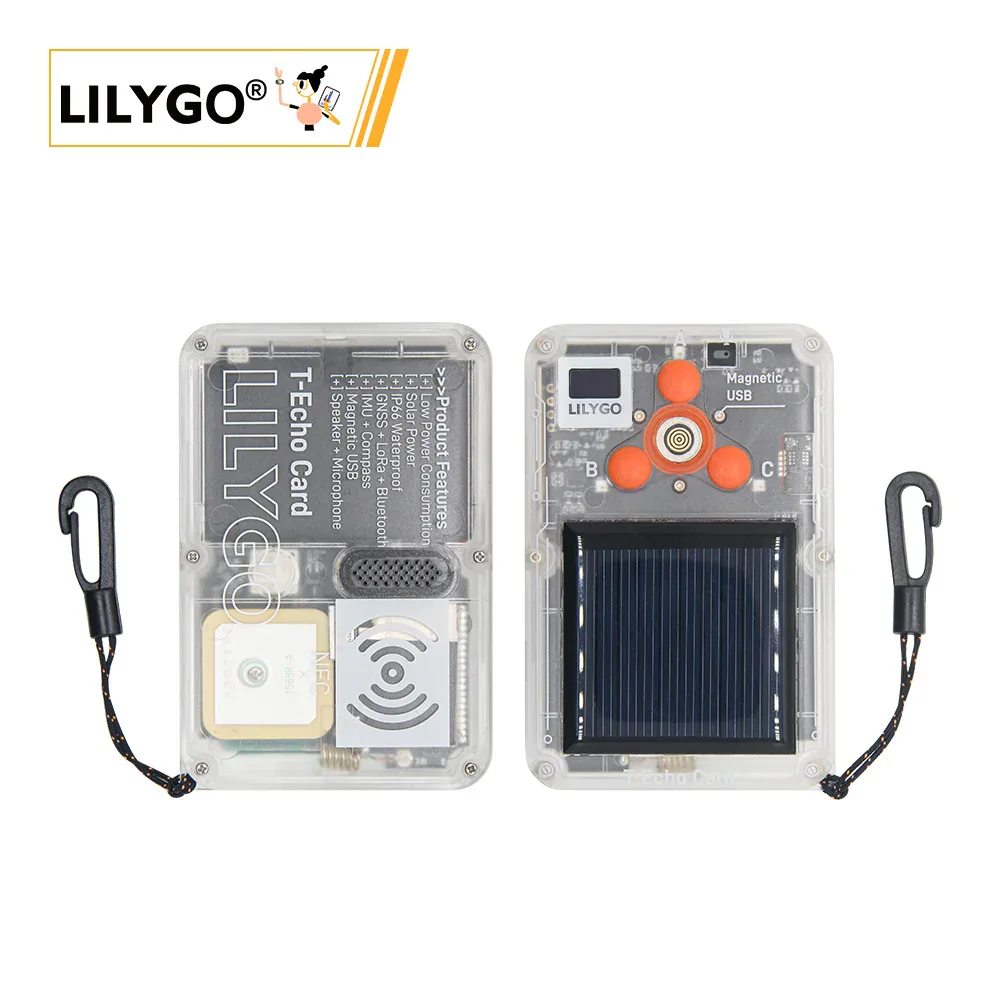

LILYGO начала продажи T-Echo Card — портативного узла для LoRa-сетей Meshtastic и MeshCore. Корпус размером 90×60×9.5 мм напоминает толстую пластиковую карту, хотя по длине и ширине превосходит банковский формат 85.60×53.98 мм. Масса предсерийного образца составляла около 75 г. Производитель заявляет защиту IP66: такой рейтинг предусматривает пыленепроницаемость и устойчивость к сильным водяным струям, но режим погружения в него не входит.
В основе платы расположен nRF52840 с ядром Cortex-M4F, 1 МБ встроенной flash-памяти и 256 КБ RAM. Для хранения данных добавлена внешняя SPI-flash объёмом 32 Мбит. Радиоканал построен на модуле S62F с трансивером Semtech SX1262; предлагаются региональные варианты 400–520 и 830–945 МГц. В RF-тракте используется внешний переключатель, которым управляют два GPIO микроконтроллера. TCXO радиомодуля включается через DIO3 с уровнем 3.0 В, а внутренний преобразователь SX1262 рассчитан на работу в DC-DC-режиме. Эти параметры уже отражены в конфигурации платы и существенны для корректного запуска сторонней прошивки.
Навигацию обеспечивает Quectel L76K с поддержкой GPS, GLONASS, BeiDou, QZSS и AGNSS. Также установлены девятиосевой IMU ICM20948, цифровой микрофон, I2S-усилитель динамика, RGB-светодиод и OLED 72×40 пикселей. Документация расходится в обозначении контроллера дисплея: встречаются SSD1315 и SSD1306, поэтому конкретная аппаратная ревизия определяется конфигурационным файлом платы. Миниатюрный экран подходит для статуса и коротких сообщений, но независимый обзор отмечает его скромную читаемую площадь, тугие кнопки и компромиссное размещение LoRa-антенны.
Поддержка T-Echo Card включена в официальные выпуски Meshtastic. Ранние сборки уже обеспечивали соединение с мобильным приложением, обмен сообщениями, работу кнопок, светодиода и звукового оповещения. Для MeshCore также подготовлен вариант платы, хотя первоначальная реализация охватывала лишь часть периферии. Аппаратный NFC-блок nRF52840 заявлен в характеристиках, однако работа с ним требует оригинального SDK Nordic: применяемая Arduino-платформа nRF52 соответствующую функцию пока не реализует.
Солнечная панель имеет паспортные 5 В и 0.25 Вт. Расчётный ток в точке максимальной мощности составляет около 50 мА, а в реальных условиях его снизят угол освещения, нагрев, облачность и потери зарядного преобразователя. Аккумулятор ёмкостью 800 мА·ч может накапливать дневную выработку, но энергетический баланс зависит от частоты LoRa-передач, времени работы GNSS, OLED и глубины сна nRF52840. Ранние тестировщики отмечали повышенное потребление MeshCore-сборки. Измерения тока сна, суточной генерации, дальности связи и времени работы пока отсутствуют, поэтому заявление о непрерывном питании от солнца остаётся характеристикой производителя.
