Пергаментную бумагу превратили в PCB, локально выжигая у неё водоотталкивание

Лист пергамента для выпечки устроен как готовая электрическая подложка: целлюлоза держит форму, а тонкое силиконовое покрытие не даёт влаге и чернилам растекаться. Исследователи нашли способ превратить этот бытовой гидрофобный барьер в адресуемый шаблон для схемы. CO₂-лазер выжигает на поверхности узкие смачиваемые линии; капля функциональных чернил затекает ровно в них и останавливается у нетронутого силикона.

В статье High-Density Papertronics via Laser-Written Hydrophilicity on Hydrophobic Parchment Paper авторы использовали лазерную установку VLS 3.50 с 50-ваттной трубкой. Для разметки выбрали мощность ниже 12%, то есть около 6 W, и скорость 1.27 m/s. Задача режима здесь тоньше обычной лазерной резки: энергии должно хватить, чтобы открыть целлюлозу для жидкости, но окружающая поверхность должна сохранить роль изолятора и стенки для чернил.

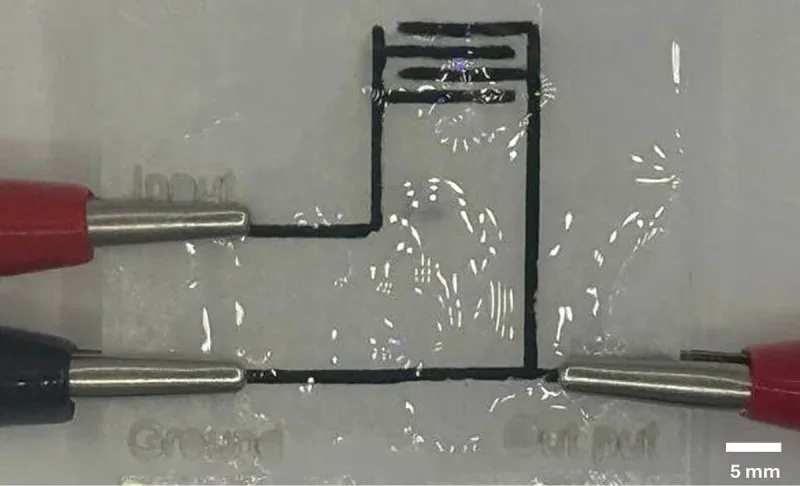

После заполнения дорожек авторы получили линии шириной около 250 μm с зазором около 300 μm. Шаг порядка 550 μm пока далёк от печатных плат и тонкоплёночной литографии, зато рисунок возникает без трафарета, фотопроцесса и отдельного диэлектрического слоя. На обработанном пергаменте сформировали проводящие межсоединения и резисторы из PEDOT:PSS, а также элементы на графеновых и MXene-чернилах. Планарные гребенчатые конденсаторы замкнули с резисторами в RC-цепи: фильтр нижних частот с 46 Ω и 28 μF показал частоту среза 112 Hz, фильтр верхних частот с 15 Ω и 2 μF — около 5.23 kHz.

Красота метода в том, что лазер рисует не сам проводник. Он меняет судьбу капли: там, где покрытие удалено, жидкость смачивает волокнистую бумагу; рядом она встречает силиконовую границу. Локализация проводящего материала получается за счёт поверхностной энергии и капиллярности. За это приходится платить локальной термической и химической переделкой покрытия и поверхности целлюлозы. Такой лист нельзя считать просто размеченной бумагой: лазер создаёт на нём новый композитный ландшафт.

Сам приём лазерной гидрофилизации силиконизированного пергамента известен как минимум с 2011 года, тогда его применяли для бумажной микрофлюидики. В работе 2026 года знакомый физический трюк довели до пассивной электроники и показали, что гидрофильные каналы способны одновременно задавать топологию резисторов, межсоединений и ёмкостных структур.

Отдельно доступный supplementary PDF ценен именно инженерными деталями: там есть подбор режима лазера, проверка утечек между соседними дорожками, FTIR до и после обработки, геометрия конденсаторов, амплитудные и фазовые характеристики фильтров, а также эксперименты с PDMS-инкапсуляцией. Это приложение относится к апрельской статье ACS Applied Materials & Interfaces, самостоятельным августовским научным событием оно не является. Авторы также не проводили ускоренное старение при 85 °C и 85% RH, поэтому ресурс и стабильность такой электроники ещё предстоит проверять.

Первоисточники: основная статья DOI 10.1021/acsami.6c03065, открытая версия в PubMed Central — https://pmc.ncbi.nlm.nih.gov/articles/PMC13133782/ . Supplementary Information — https://pmc.ncbi.nlm.nih.gov/articles/instance/13133782/bin/am6c03065_si_001.pdf . Предшествующая работа по лазерной гидрофилизации пергамента — https://www.cambridge.org/core/journals/mrs-online-proceedings-library-archive/article/lasertreated-parchment-paper-an-inexpensive-microfluidic-platform/04181CE73B749ACFAFFED1E670D5FB14
