Два лазера у сопла подняли деформацию разрушения ABS по Z с 60% до 94% от XY

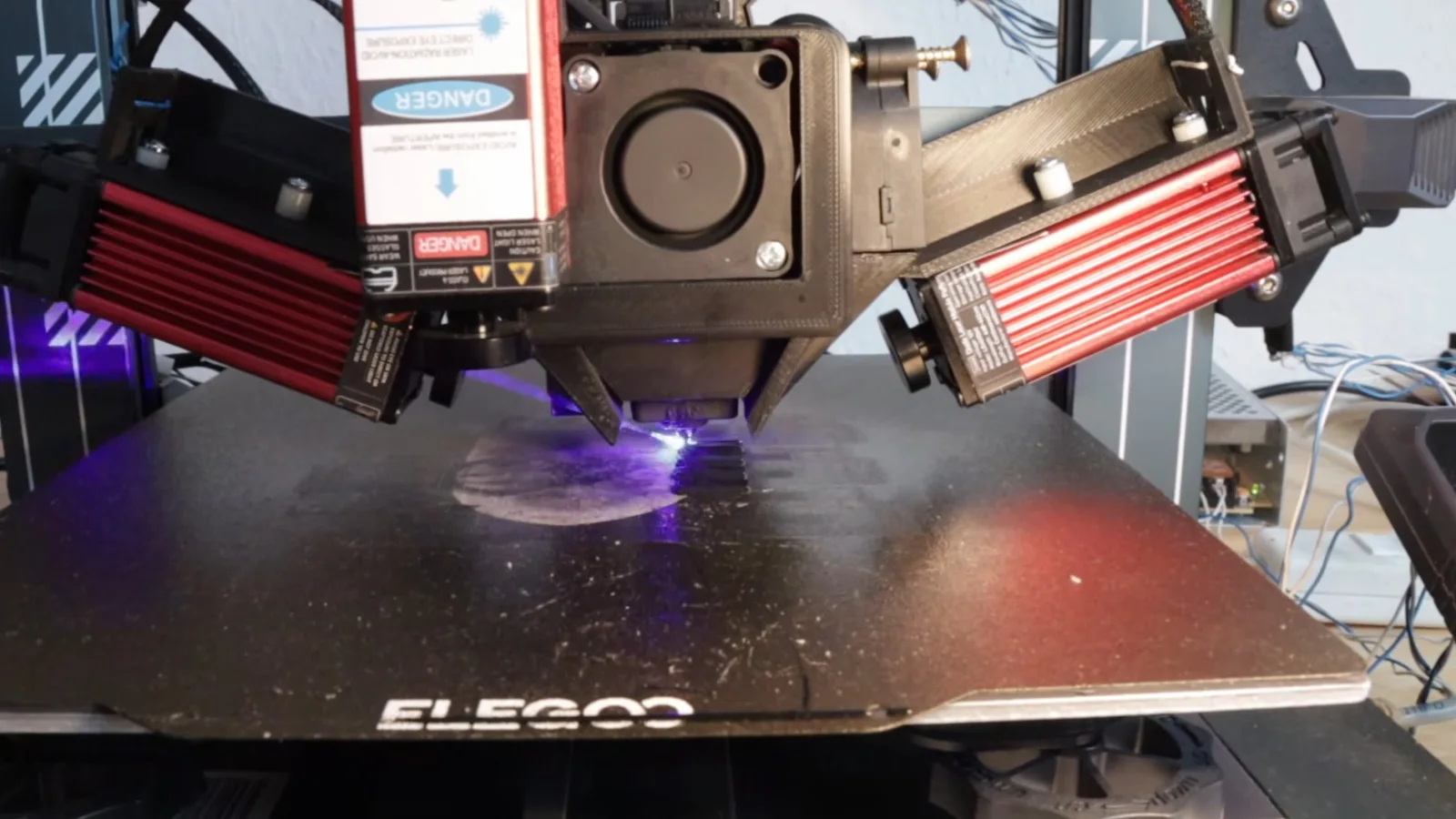

Печатающая голова движется над деталью: сопло укладывает свежую нить, а два лазерных модуля уже подсвечивают дорожку впереди него. Они не режут пластик и не заменяют экструдер. Первый возвращает тепло поверхности предыдущего слоя, второй растягивает горячую область вдоль траектории. Новая расплавленная нить встречает поверхность, которая ещё способна с ней свариться.

Именно на этой границе обычно рождается слабость FDM. Материал выходит из сопла горячим, но нижняя дорожка успевает остыть. Пока полимер остаётся достаточно подвижным, его длинные молекулярные цепи проникают через границу контакта и спутываются с цепями нового слоя. После охлаждения этот процесс почти замирает. Внутри одной дорожки пластик остаётся цельным, между дорожками сохраняется тонкий механический шов.

В эксперименте, который разобрал Hackaday, лазерный подогрев изменил отношение деформации при разрушении образцов, напечатанных по Z, к образцам вдоль X. Для ABS оно выросло с 60% до 94%, для PLA — с 41% до 77.9%. Это не предел прочности, не модуль и не доказательство полной изотропии: речь именно о том, насколько образец успел деформироваться перед разрушением. Но для ABS исчезла большая часть характерного провала в самом уязвимом направлении.

Красота подхода в масштабе нагрева. Камера с подогревом держит тёплой всю деталь, а вместе с ней раму, механику и уже сформированную геометрию. Лазер работает с узкой подвижной зоной непосредственно перед контактом. Он пытается исправить тепловую историю ровно той поверхности, к которой через мгновение прилипнет следующая нить. Перегреть весь объём здесь опасно: деталь может поплыть, накопить внутренние деформации или потерять точность.

Сама физика давно известна. Научные работы по лазерно-ассистированной FFF также показывали улучшение межслойного соединения, хотя их эффекты заметно скромнее: в одной работе прирост прочности при растяжении составил около 20% для PLA и 7% для ABS, в другой для ABS сообщалось в среднем 9.5%. Результат домашней установки нельзя прямо сопоставить с этими числами: отличаются филамент, оптика, геометрия образцов и методика испытаний.

Для воспроизводимого станка пока не хватает главных параметров: мощности и длины волны лазеров, размера пятна, температуры поверхности, скорости печати, марки и цвета филамента, числа образцов и разброса результатов. Поглощение света особенно критично: светлый, прозрачный или иначе пигментированный пластик может принять совсем другую дозу энергии. Два модуля на каретке также добавляют движущуюся массу, что ограничивает ускорения быстрых кинематик CoreXY. Стационарный источник со световодом или зеркалами, либо лёгкий кольцевой нагреватель вокруг сопла, выглядят естественным продолжением идеи.

Здесь важен сам инженерный жест: FDM не обязана мириться со слабой межслойной границей как с неизбежным свойством процесса. Достаточно успеть вернуть тепло в правильную точку за доли секунды до укладки нити.
