Interport уместил 400 кВт там, где прежде помещалось 200

Четыреста киловатт в шкафу — это уже не абстрактная цифра из презентации. По шинам идут большие токи, ключи греют холодную плиту, а насос должен унести тепло прежде, чем температура кристалла подберётся к пределу. Даже при заявленном КПД выше 98.5% преобразователь с выходом 400 кВт рассеивает около 6.1 кВт, если считать эту мощность выходной. Такой поток тепла приходится непрерывно отводить жидкостью из сравнительно компактного силового узла.

Куда ушли потери, которых стало меньше

DG Matrix сообщила, что её Interport вырос с 200 до 400 кВт при «практически том же габарите силового модуля». Формулировка узкая и важная: речь не доказывает неизменность всего шкафа, кабелей и внешней обвязки. Но она показывает направление работы. Карбид-кремниевые ключи здесь пошли на то, чтобы пропустить через знакомый объём вдвое больше энергии.

Interport называют твердотельным трансформатором, хотя внутри нет привычной железной коробки, которая только понижает или повышает AC. Это двунаправленный многопортовый преобразователь: он связывает сеть переменного тока, DC-шину, локальную генерацию, батареи и нагрузки. Для дата-центров компания заявляет работу с шиной 800 В DC; программируемые порты могут доходить до 1500 В. Накопитель получает путь к силовым шинам без отдельной длинной цепочки преобразователей и может подхватить резкий провал или импульс нагрузки.

Трансформатор, который распределяет энергию

У SiC-ключей ниже сопротивление открытого канала и обычно меньше потери при быстром переключении, чем у кремниевых решений сравнимого класса. Это освобождает часть теплового бюджета. Однако удвоение мощности нельзя честно списать на один транзистор. Инженерам приходится одновременно пересчитывать число параллельных ключей, индуктивности рассеяния шин, высокочастотные магнитопроводы, снабберы, драйверы затворов и каналы в холодной плите. При 400 кВт лишние десятки наносекунд перекрытия тока и напряжения быстро превращаются в заметное тепло.

Публичный анонс не показывает схему преобразования, частоту коммутации, номера SiC-компонентов, температуры переходов и карту КПД по нагрузке. Поэтому «удвоение плотности мощности» остаётся разумным выводом из заявления о почти неизменном габарите модуля, а не независимым измерением в кВт/л. Не раскрыты и условия, при которых получены заявленные более 98.5%: направление передачи энергии, напряжения портов, температура охлаждающей жидкости и коэффициент загрузки.

Чего пока не видно за заявлением о 400 кВт

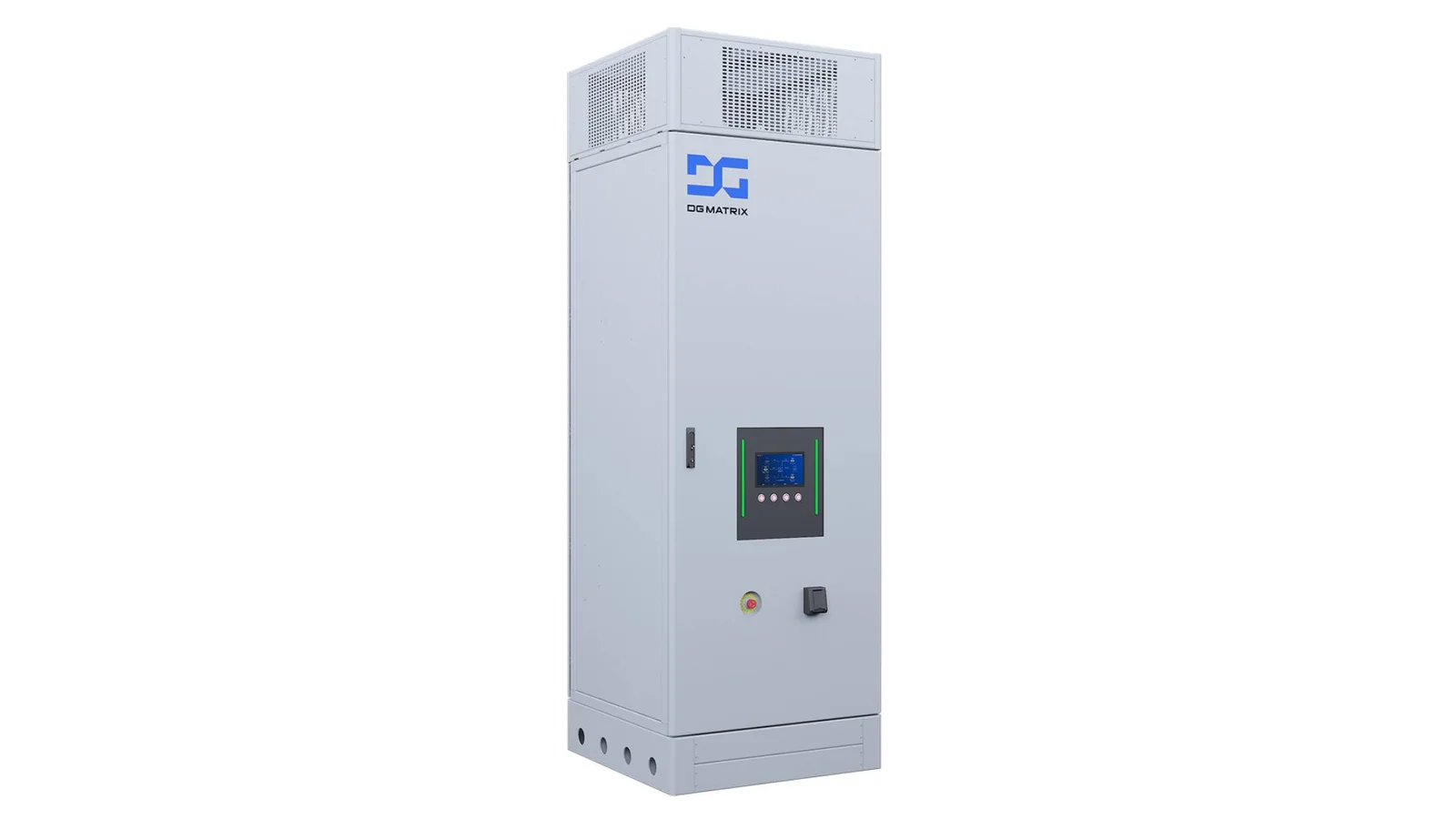

Есть ещё одна поправка к эффектному сюжету. 400-кВт системы DG Matrix уже фигурировали в более ранних материалах компании: спецификация Power Router приводила для 200- и 400-кВт вариантов одинаковый внешний размер шкафа 40×40×120 дюймов, но разную массу. Сентябрьское заявление следует читать как рост мощности конкретной реализации силового модуля Interport, а не как первое появление 400 кВт в линейке.

STMicroelectronics поставляет SiC для этой версии, но платформа не привязана к единственному изготовителю кристаллов: весной Infineon также сообщала о поставках SiC для Interport. Это хороший признак для оборудования такого класса. Силовая часть на сотни киловатт живёт годами, и возможность не запирать конструкцию на одном источнике ключей порой столь же существенна, как ещё несколько миллиомов в открытом канале.

Самое красивое в этой заявке — смена цели. Высокий КПД здесь нужен не для цифры в буклете: он покупает место для ещё одной сотни киловатт, пока жидкостный контур успевает забрать несколько киловатт потерь. Окончательно оценить результат можно будет после тепловых данных и измерений на разных режимах. Пока Interport показывает, где SiC действительно меняет машину: внутри шин, магнитопроводов и холодных плит, а не только в последнем знаке процента КПД.
